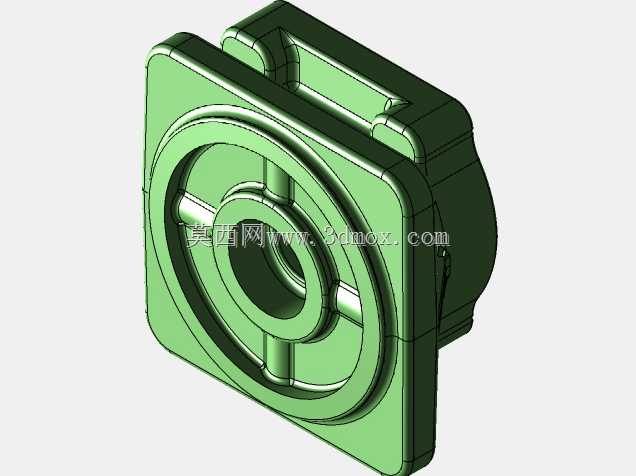

L型齿轮泵连接法兰结构设计

　　在液压系统的动力单元搭建中，齿轮泵作为容积式液压动力源，其进出油口与管路、阀组的连接可靠性直接决定整个系统的泄漏风险与压力稳定性，这款L型结构的齿轮泵法兰，正是针对紧凑型液压站安装空间受限的场景开发的连接部件。不同于常规直通式法兰的轴向延伸布局，该法兰采用直角转向的结构设计，能够在不额外增加管路弯头的前提下，实现油路口的90度转向，有效缩减液压站阀块与泵体连接段的轴向占用空间，尤其适配小型机床液压站、工程机械液压动力包这类安装边界局促的应用场景，避免管路弯折带来的流阻增大与应力集中问题。从功能特性来看，该法兰的端面密封槽采用矩形截面设计，匹配O型密封圈的安装公差要求，密封面的平面度控制在0.02mm以内，

　　能够在25MPa的额定工作压力下实现无渗漏连接，法兰本体的加强筋布局沿流体转向的曲率方向分布，既能够承受高压油液带来的径向冲击力，也能抵消泵体运行过程中产生的振动载荷，避免连接螺栓出现疲劳松动。设计过程中，首先结合齿轮泵出油口的定位尺寸确定法兰对接端的安装孔位分布，四个螺栓孔的位置度公差控制在0.05mm以内，保证与泵体端面的完全贴合，避免安装错位导致的密封失效；转向流道的内壁采用圆弧过渡设计，转角处的圆角半径不小于流道通径的1/3，最大程度降低油液转向时的局部流阻，减少液压系统的压力损失与油温升高风险。法兰的外轮廓采用方形切角设计，既能够满足安装时扳手的操作空间要求，也能在批量加工时减少原材料的切削余量，降低加工成本；

　　背部的凸台结构与齿轮泵泵体的定位止口采用间隙配合，配合公差选H7/h6，安装时能够实现快速定位，无需反复调整对齐孔位，提升现场装配效率。从安装边界来看，该法兰的轴向安装尺寸较常规直通法兰加弯头的组合缩短近40%，侧面的安装平面预留了足够的管接头安装空间，在与阀块直连的场景下，不需要额外增加过渡接头，能够直接将泵体出油口引至阀块的侧向油口，简化液压管路的布局，减少管路接头的数量，也就相应降低了整个液压系统的泄漏点数量。在实际工况验证中，这类带转向结构的法兰能够适应齿轮泵持续运行时的温度波动，本体材料选用球墨铸铁材质，具备足够的强度与韧性，能够承受系统瞬时的压力冲击，在工程机械的行走液压系统、机床的夹紧供油回路中都能稳定工作，

　　避免了常规管路连接在长期振动下出现的接头渗油问题。设计时还充分考虑了加工工艺性，法兰的所有加工面均采用同一装夹基准，减少二次装夹带来的形位公差误差，密封槽的加工深度公差控制在±0.02mm，保证密封圈的压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现高压渗漏。流道的内壁粗糙度控制在Ra3.2以内，减少油液流动时的沿程阻力，同时避免粗糙表面对油液的剪切作用，延长液压油的使用寿命。对于液压系统设计人员来说，这类集成转向功能的法兰部件，能够在紧凑空间内完成油路的布局优化，不需要单独设计定制阀块的转向油道，降低液压站的整体设计与加工成本，同时减少管路装配的工作量，提升整个动力单元的集成度。在选型匹配时，只需要确认齿轮泵的油口通径、安装螺栓孔的分布尺寸，即可直接替换原有直通法兰，不需要对泵体或阀块进行额外的加工修改，具备较强的通用性与适配性。
