单缸风冷内燃机壳体结构设计

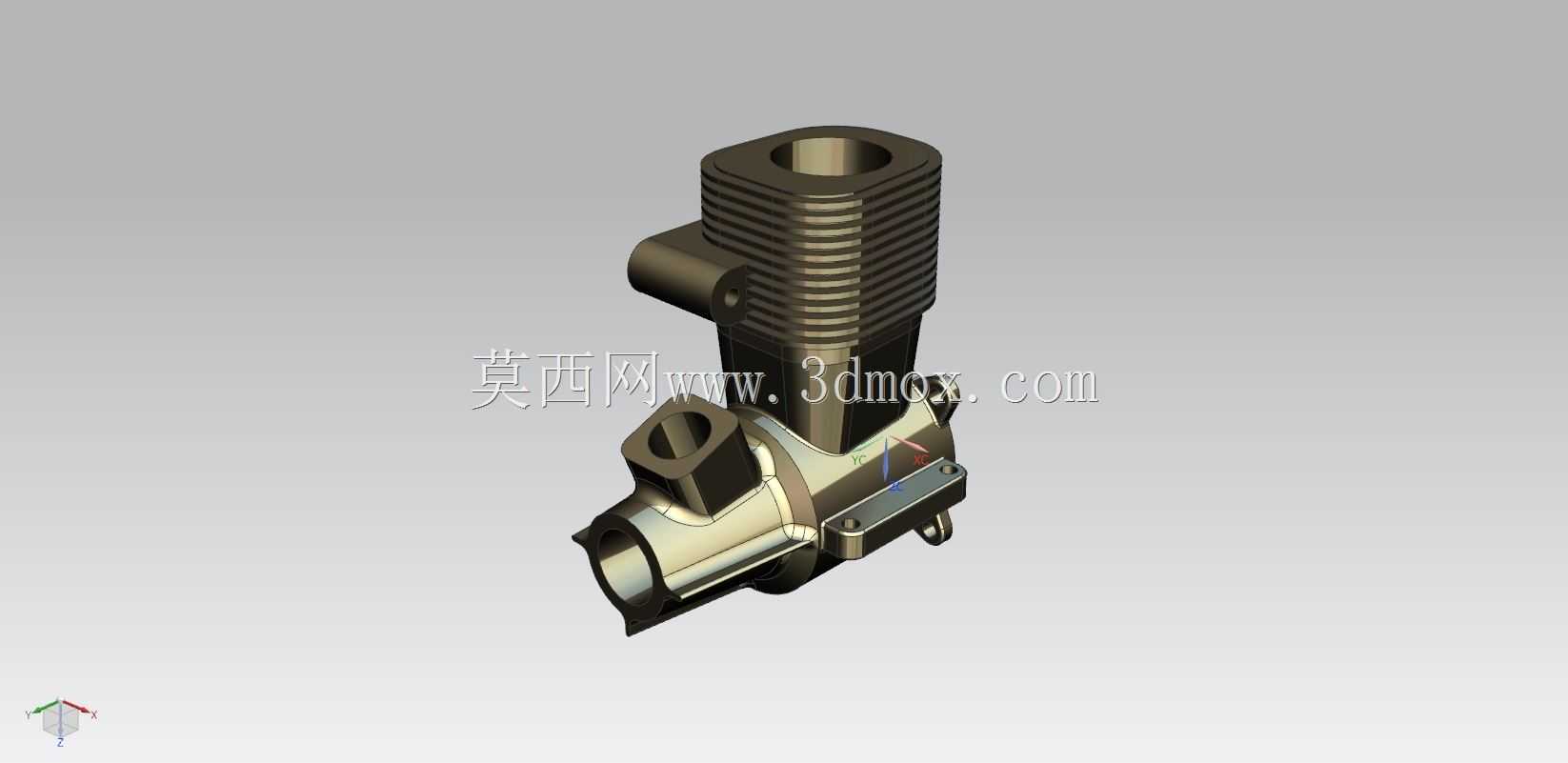

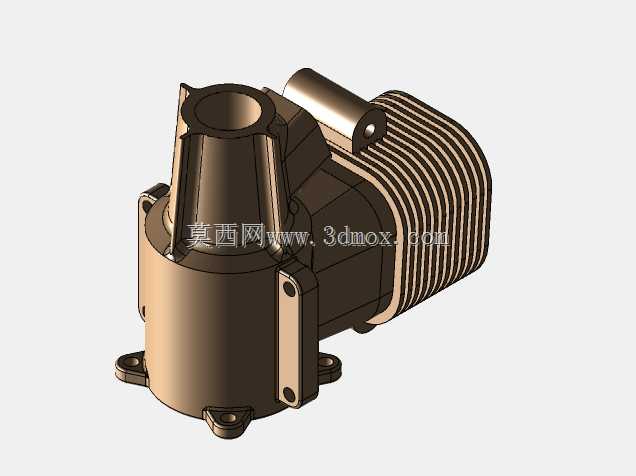

该壳体作为小型单缸风冷内燃机的核心承载基体，广泛适配于通用小型发电机组、园林植保机械、小型农用作业机具、迷你摩托及航模动力等场景，是动力单元实现各部件精准定位、可靠密封与稳定承载的基础结构件。在实际动力运行过程中，壳体需要同时容纳曲柄连杆机构的运动空间，承托气缸散热结构、配气组件接口、进排气通路以及润滑回路的布置，既要为内部高速往复运动的构件提供封闭的防护空间，阻隔外界粉尘、水汽侵入运动副造成磨损失效，也要承担整机运行过程中产生的振动载荷、热应力与燃烧爆发压力，是保障内燃机长期稳定运行的核心结构部件。从设计思路来看，该壳体采用集成式布局思路，上部为带环形散热鳍片的气缸筒段，鳍片沿缸体周向等距排布，通过增大与空气的接触面积强化风冷散热效率，避免连续高负荷运行时缸体温度过高引发的热变形、润滑失效等问题；下部为曲轴箱腔体，预留了曲轴主轴颈的安装支撑位、连杆运动的避让空间，同时集成了进排气接口、安装固定凸台、附件安装位等结构，减少了分散部件的连接密封面，降低了整机的装配复杂度与泄漏风险。在外形尺寸与安装边界设计上，壳体整体采用立式布局，上部缸筒段外径适配对应排量的活塞组件配合公差，散热鳍片的外轮廓尺寸充分考虑风冷流场的通过性，不会与外围导风罩结构产生干涉；下部曲轴箱的安装基面设置了多个带衬套压装位的固定凸台，凸台的孔位间距、孔径尺寸严格匹配配套机架的安装标准，可直接通过螺栓完成整机固定，无需额外制作转接支架；侧面预留的进排气接口、油路接口的位置与角度充分适配配套化油器、消音器、管路的安装角度，避免装配后出现管路弯折、部件干涉的问题；壳体各连接端面的平面度、配合止口的同轴度均按照内燃机行业通用公差要求设计，既保证了与气缸盖、侧盖等部件连接后的密封性能，也能为内部运动构件提供精准的定位基准，保障各运动副的配合间隙处于设计合理区间，降低运行过程中的机械磨损与振动噪声。
