螺旋扭绞环形闭合结构件设计

　　这类扭绞环形构件在实际工程场景中，常作为流体管路系统的扰流嵌件、物料输送环节的缓冲连接环，或是特种密封结构的支撑骨架使用，部分工况下也会被用作柔性传动系统的张紧缓冲环，适配小载荷、低转速的环形传动布局。从结构设计逻辑来看，整个环体采用连续螺旋扭绞的截面成型思路，没有额外的拼接焊缝或装配接口，一体成型的结构能避免拼接位置的应力集中问题，在承受周向挤压或径向小幅形变时，扭绞形成的螺旋肋条能将外力均匀分散到整个环体，不会出现局部应力过载断裂的情况。设计过程中首先确定环体的中心回转直径，这个尺寸需要匹配安装位置的环形腔体内径，保证构件放入后不会出现径向窜动，同时扭绞截面的外接圆尺寸要小于腔体内壁的最小间隙，预留出热胀冷缩的形变空间，

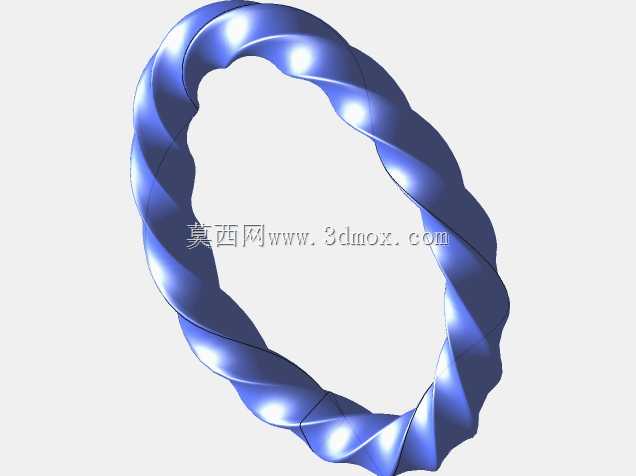

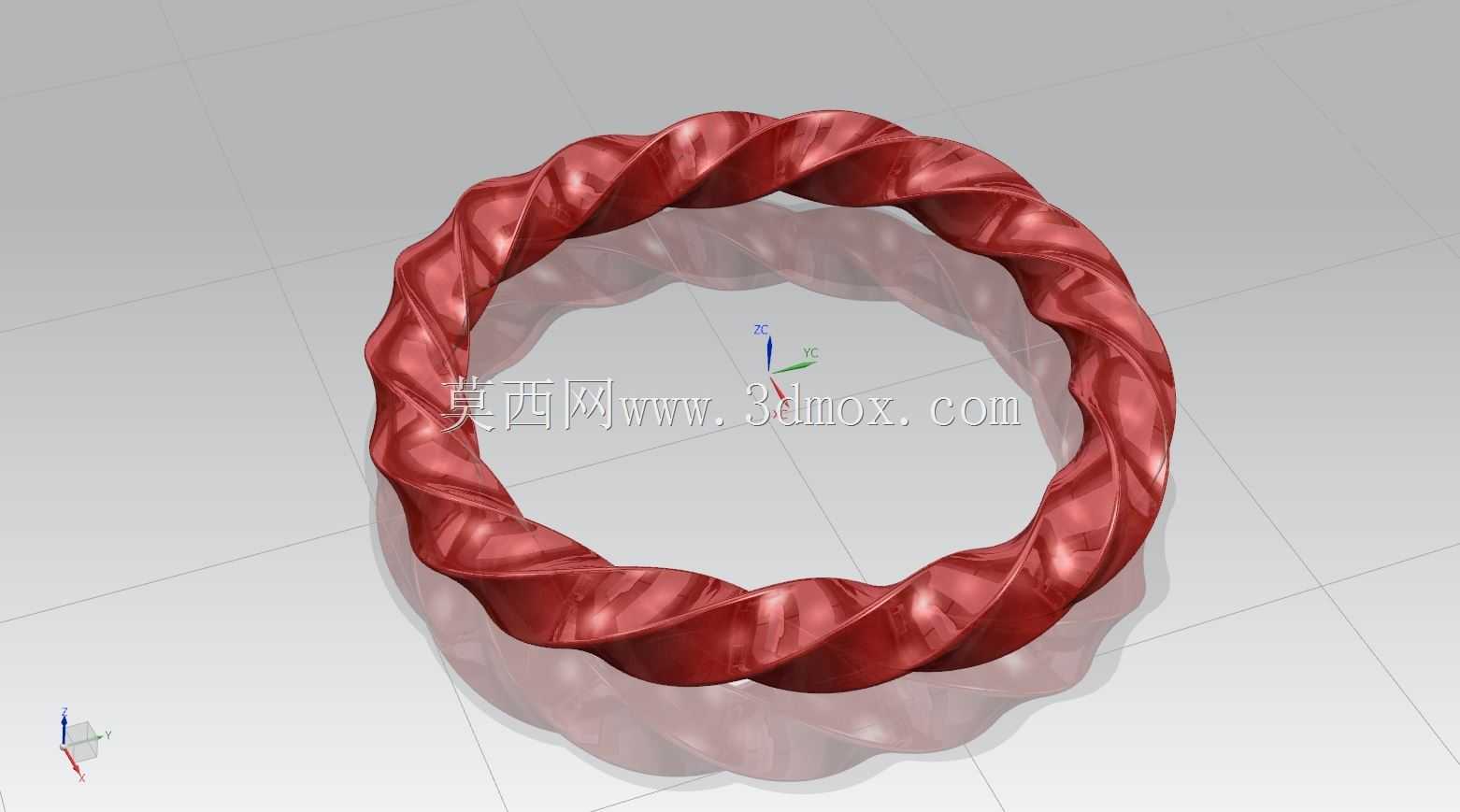

　　避免工作温度变化时构件卡滞在腔体内部。扭绞的导程参数是整个设计的核心，导程过小会让环体的刚性过强，失去缓冲形变的能力，导程过大则会让环体的结构强度不足，承受径向载荷时容易出现不可逆的压扁变形，实际建模时需要根据应用场景的载荷大小反复调整导程数值，保证环体的刚性和韧性达到平衡。从外形特征来看，整个环体的截面沿环形轨迹连续扭转180度的整数倍，保证环体首尾衔接位置的截面完全对齐，不会出现错位台阶，衔接位置的曲面做G2连续过渡，避免出现应力集中的尖角。这种扭绞结构带来的额外优势是，环体表面形成连续的螺旋导向面，当作为管路扰流件使用时，流体经过环体位置会顺着螺旋面形成旋流，打破管路内部的层流边界层，提升流体混合效率或是换热效率，

　　不需要额外加装导流叶片就能实现扰流效果，减少了管路内部的零件数量，降低了装配复杂度。在安装适配性上，这类环形构件不需要额外的固定结构，依靠自身的外径尺寸和安装腔体的过盈配合就能实现固定，扭绞形成的凹凸表面还能增加和腔体内壁的摩擦力，避免工作过程中构件在腔体内转动移位。如果作为缓冲环使用，环体的扭绞结构在受到轴向压力时，每个螺旋段都能产生小幅的弹性形变，吸收轴向的冲击载荷，相比普通的平截面O型环，这种扭绞结构的缓冲行程更长，能适应更大范围的轴向尺寸误差，对安装面的加工精度要求更低。建模过程中需要注意扭转截面的壁厚均匀性，整个环体的壁厚偏差要控制在5%以内，避免壁厚不均导致的受力失衡，尤其是在首尾衔接的位置，要反复检查曲面的曲率变化，

　　保证壁厚和其他位置一致，防止受压时衔接位置先出现破损。另外环体的所有棱边都做了小圆角过渡，避免尖锐棱边划伤安装位置的密封件或是管路内壁，圆角半径根据壁厚大小调整，一般取壁厚的十分之一到八分之一，既不会影响结构强度，也能消除锐边带来的安全隐患。在实际选型应用时，需要根据工作环境的介质特性选择对应的成型材料，如果是用于腐蚀介质的管路内部，需要选用耐蚀的高分子材料或是合金材料，如果是用于常温的普通工况，选用常规的工程塑料或是结构钢即可，建模时预留的尺寸公差要根据材料的成型收缩率调整，保证成型后的构件尺寸符合安装要求。这类结构相比传统的拼接式环形构件，省去了焊接、粘接等装配工序，一体成型的生产效率更高，成品的一致性更好，适合批量生产应用，在小型流体设备、轻工输送设备、特种密封结构中都有广泛的适配空间。
