带安装法兰的开口抱紧式轴座夹件

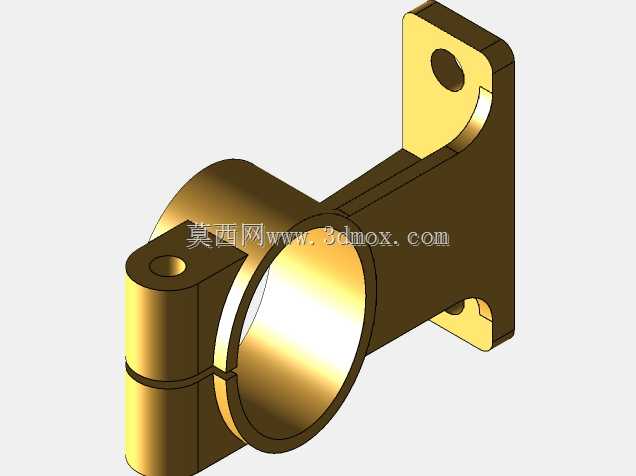

　　这类带安装法兰的开口抱紧夹件，在轻工输送线、小型设备传动单元的现场改造里用得非常多，很多时候设备运维或者小批量产线搭建时，不需要重新加工一体式轴承座，用这种夹件就能快速完成光轴、导杆的位置固定，调整起来也比焊接座灵活很多。从结构上看，主体是带轴向开口的圆筒抱紧段，开口处做了加厚的凸台，凸台上预留了锁紧螺纹孔，当螺栓拧紧时，圆筒段会产生可控的弹性形变，把穿入内部的光轴牢牢抱紧，不会出现周向转动或者轴向窜动，这种开口抱紧的设计相比顶丝固定的轴座，接触面积大很多，抱紧力均匀，不会在光轴表面顶出凹痕，后期调整轴的位置时也不会因为顶丝压痕出现卡滞。和抱紧段一体成型的是垂直布置的安装法兰，法兰板上开了两个对称的安装通孔，

　　用来穿螺栓把整个夹件固定在设备机架、型材支架或者设备立板上，法兰和圆筒段的衔接位置做了圆弧过渡加强筋，避免长期受径向载荷时衔接位置出现应力断裂，很多现场使用的反馈里，没有做加强筋的同类夹件，在承受反复冲击载荷时，法兰和筒身的直角衔接处很容易萌生裂纹，这个过渡结构刚好规避了这个失效风险。从安装边界来看，抱紧段的内孔是适配常用直径的光轴设计，筒身的轴向长度足够保证抱紧时的接触面积，不会因为长度太短导致抱紧力不足，法兰板的厚度经过校核，拧紧安装螺栓时不会出现翘曲变形，两个安装孔的中心距符合常规型材安装的孔位标准，不用额外在机架上重新打孔，适配市面上常见的欧标、国标铝型材安装间距，也能直接固定在厚度5mm以上的钢板立板上。设计的时候，

　　开口缝的宽度是经过计算的，既保证拧紧螺栓时有足够的收缩量来抱紧不同公差的光轴，又不会因为开口过大导致筒身形变超过材料屈服极限，失去回弹能力，筒身外侧靠近开口的位置做了小平面加工，方便锁紧螺栓的螺母贴合，不会出现拧紧时螺母跟转的问题。在实际应用场景里，这类夹件不光能用来固定光轴，还能用来固定传感器安装杆、喷码机的导料杆、小型气动元件的安装支架，只要是圆柱类杆件需要在某个位置固定，同时需要后期调整轴向位置或者周向角度的场合，都能用到这个结构，相比传统的分体式轴座，它的零件数量少，只有夹件本体加两个锁紧螺栓、两个安装螺栓，安装时不需要拆分零件，直接套在光轴上，移动到需要的位置拧紧锁紧螺栓，再把法兰固定在机架上就行，

　　安装效率比分体轴座高不少。从受力角度分析，当夹件抱紧光轴承受径向载荷时，载荷会通过筒身均匀传递到法兰安装面，再分散到整个机架上，不会出现应力集中在单个螺栓孔的情况，开口处的两个锁紧凸台，在螺栓拧紧后会形成一个闭合的受力环，抵消筒身张开的应力，保证长期使用下抱紧力不会衰减，很多同类产品在使用半年后会出现抱紧力下降的问题，大多是因为凸台厚度不够，反复形变后出现塑性变形，这个结构里的凸台厚度和筒身壁厚保持一致，能承受多次松紧调整而不出现塑性形变。另外，筒身端部做了小倒角处理，穿入光轴的时候不会刮伤光轴表面的镀铬层或者氧化层，法兰的安装孔也做了沉头设计，安装螺栓的头部可以完全沉入孔内，不会突出法兰表面，避免和其他运动部件发生干涉，这个细节在紧凑安装空间里非常实用，很多设计人员容易忽略沉头结构，导致安装后螺栓头突出，不得不额外加垫片调整，反而增加了安装复杂度。
