带安装法兰盘的异形连接支架结构设计

　　在轻工输送设备、小型自动化生产线的工位衔接段，这类带法兰盘的异形连接支架是十分常见的支撑衔接构件，主要承担工位侧部导向轮、张紧轮的承载与定位功能，替代传统的分体式焊接支架，减少现场装配的拼接误差。从实际使用场景来看，这类构件多安装在生产线侧边的型材框架上，一端的法兰盘直接对接导向轮的转轴座，另一端的平直段通过螺栓锁紧在铝型材或方钢框架上，为轮体提供稳定的支撑基础，避免轮体在皮带张紧、物料输送过程中出现偏移、晃动的问题。

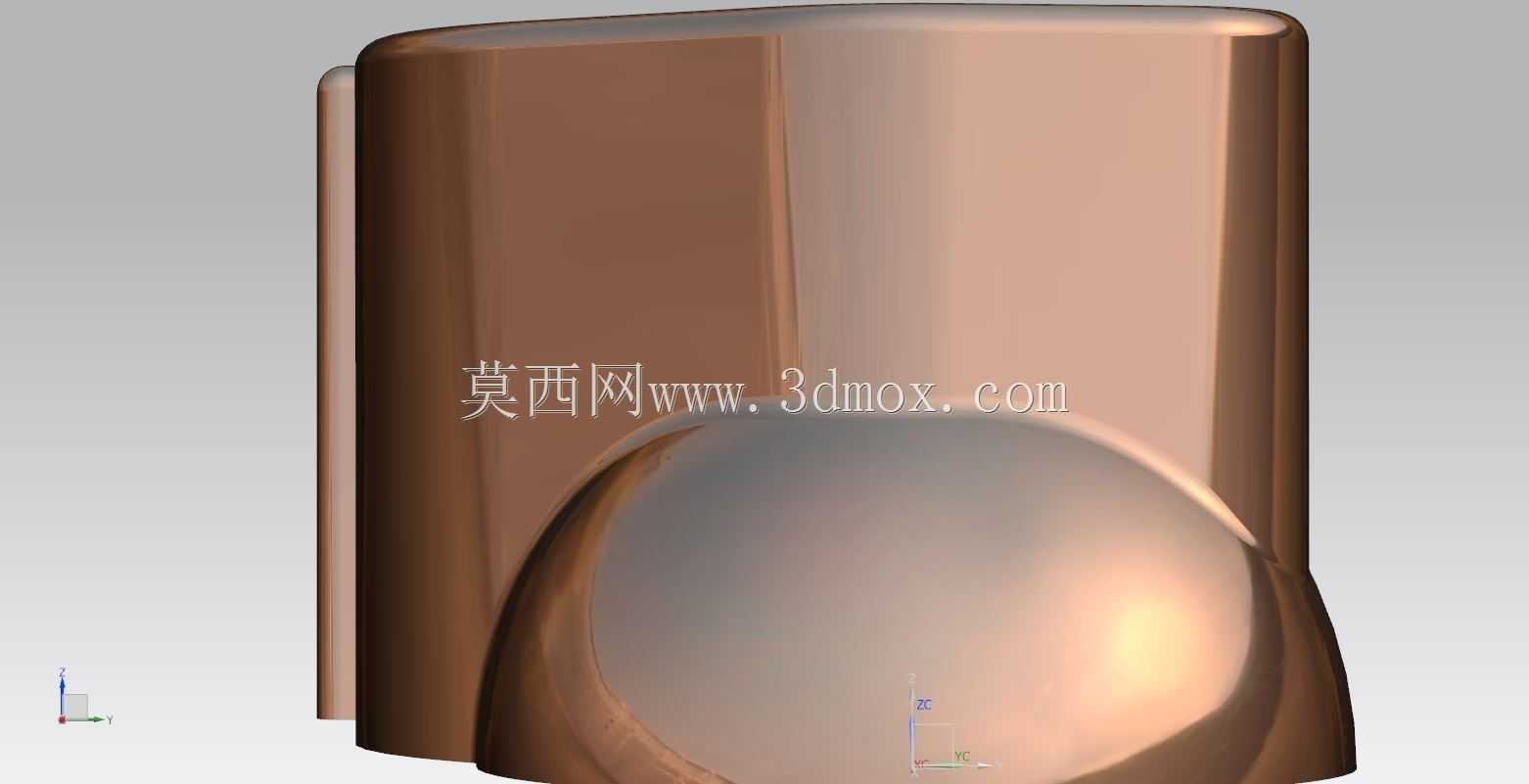

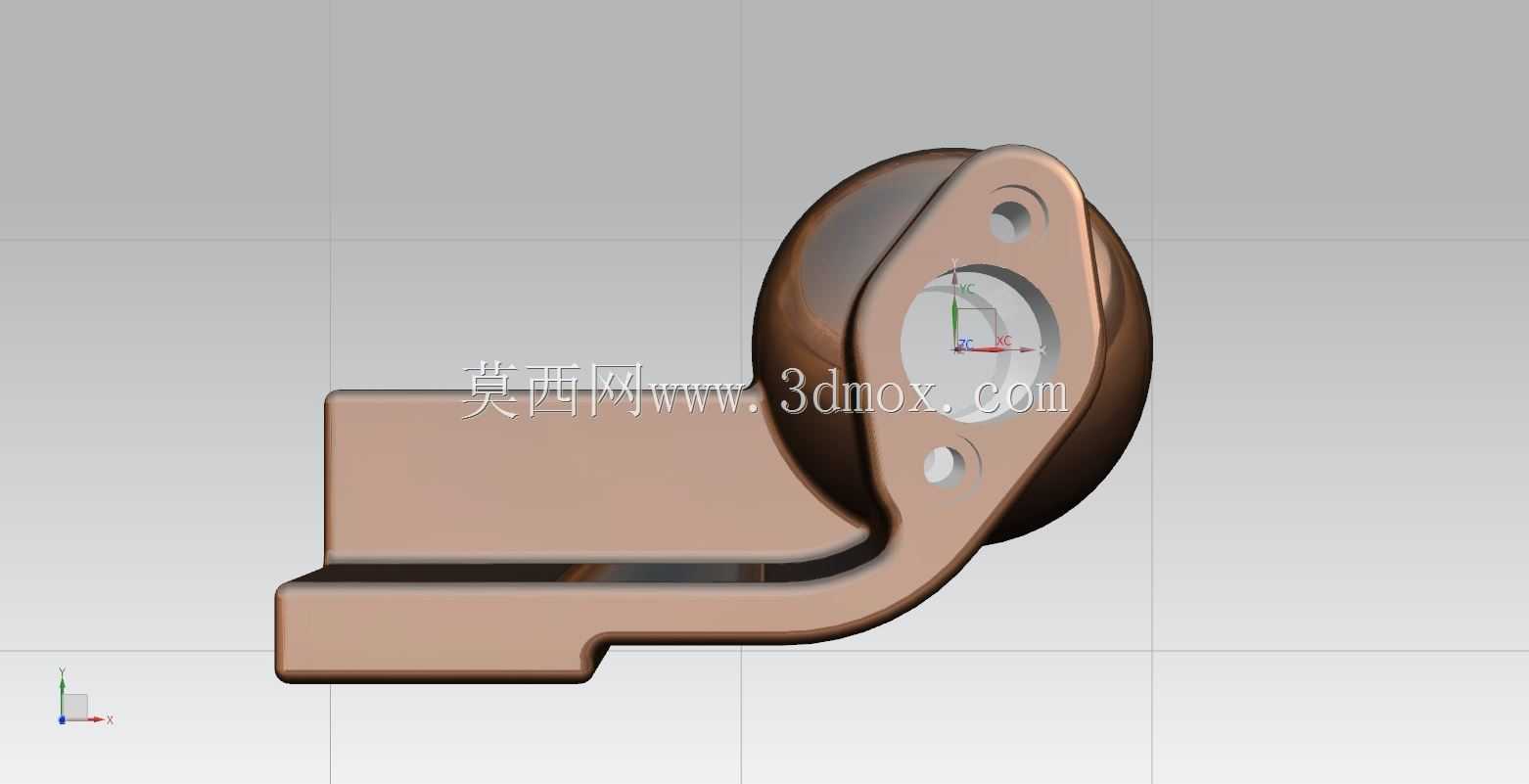

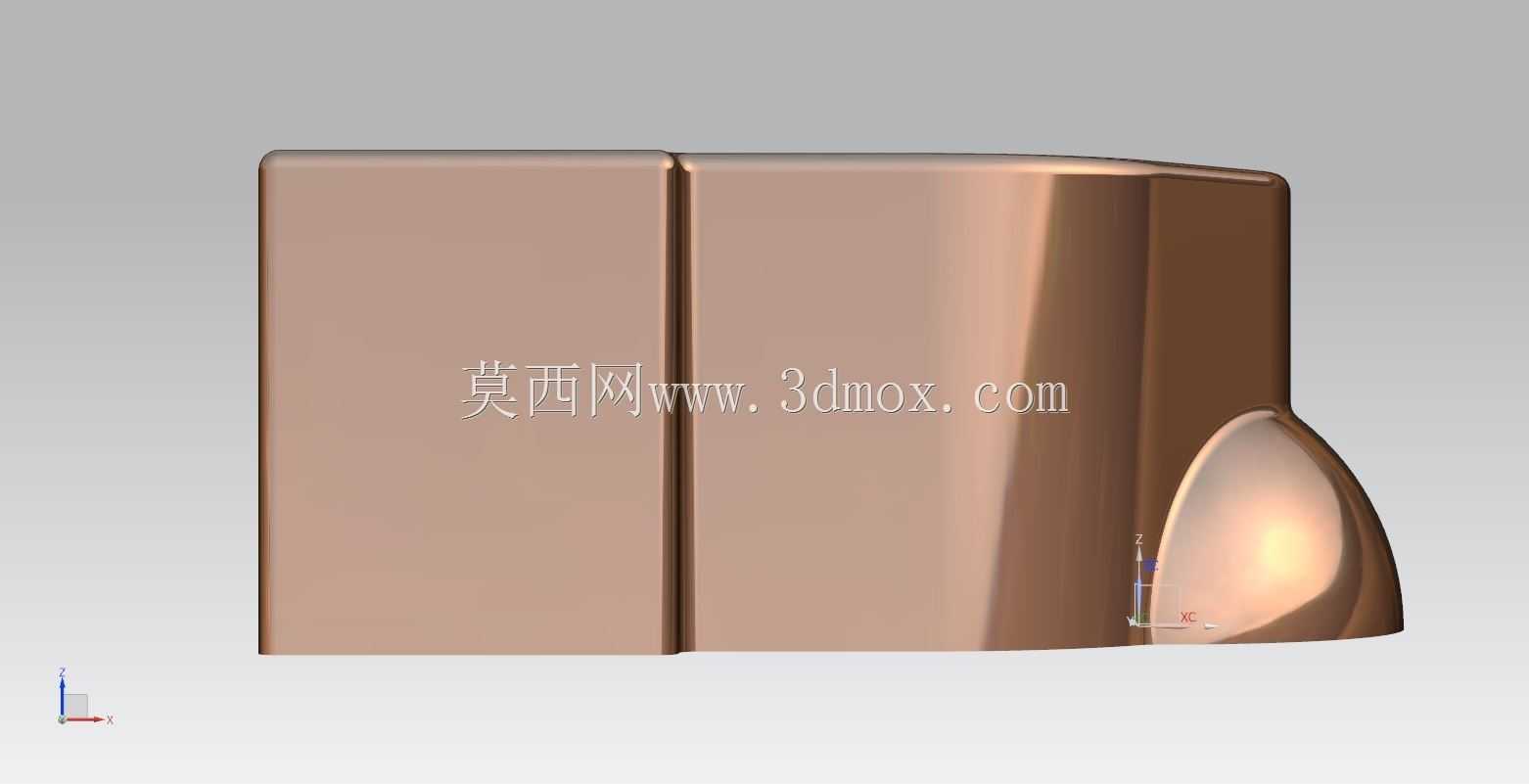

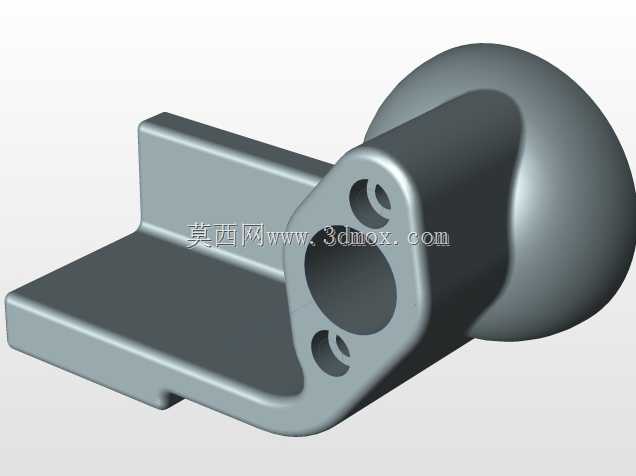

　　设计这类构件时，首先要考虑的是安装边界的适配性，法兰盘端的中心孔需要匹配对应轮轴的直径，盘面上的两个对称安装孔要和轮座的安装孔位完全对齐，孔位公差控制在±0.1mm以内，保证轮体安装后端面跳动量符合使用要求。平直段的长度需要匹配生产线框架到轮体的设计间距，边缘做了圆弧过渡处理，避免应力集中，同时也能减少安装过程中对操作人员的剐蹭风险。法兰盘与平直段的衔接位置做了加厚过渡，因为这个位置是受力集中区，轮体受到皮带张紧力、物料冲击力的时候，衔接处的弯矩最大，加厚处理可以有效提升构件的整体刚性，避免长期受力出现变形断裂的问题。

　　从功能特性来看，这类一体成型的连接支架相比传统的角钢焊接支架，尺寸一致性更好，不需要现场焊接打磨，装配效率能提升40%以上，而且表面没有焊接应力集中点，长期使用的抗疲劳性能更优。法兰盘的盘面做了精加工处理，和轮座贴合的平面度控制在0.05mm以内，保证轮体安装后转轴和支架的垂直度，避免轮体运转时出现偏磨，延长皮带和轮体的使用寿命。平直段上预留的安装槽位可以适配不同规格的T型螺栓，安装时可以根据实际需求微调支架的伸出长度，适配现场装配的尺寸误差，降低对前期框架安装精度的要求。

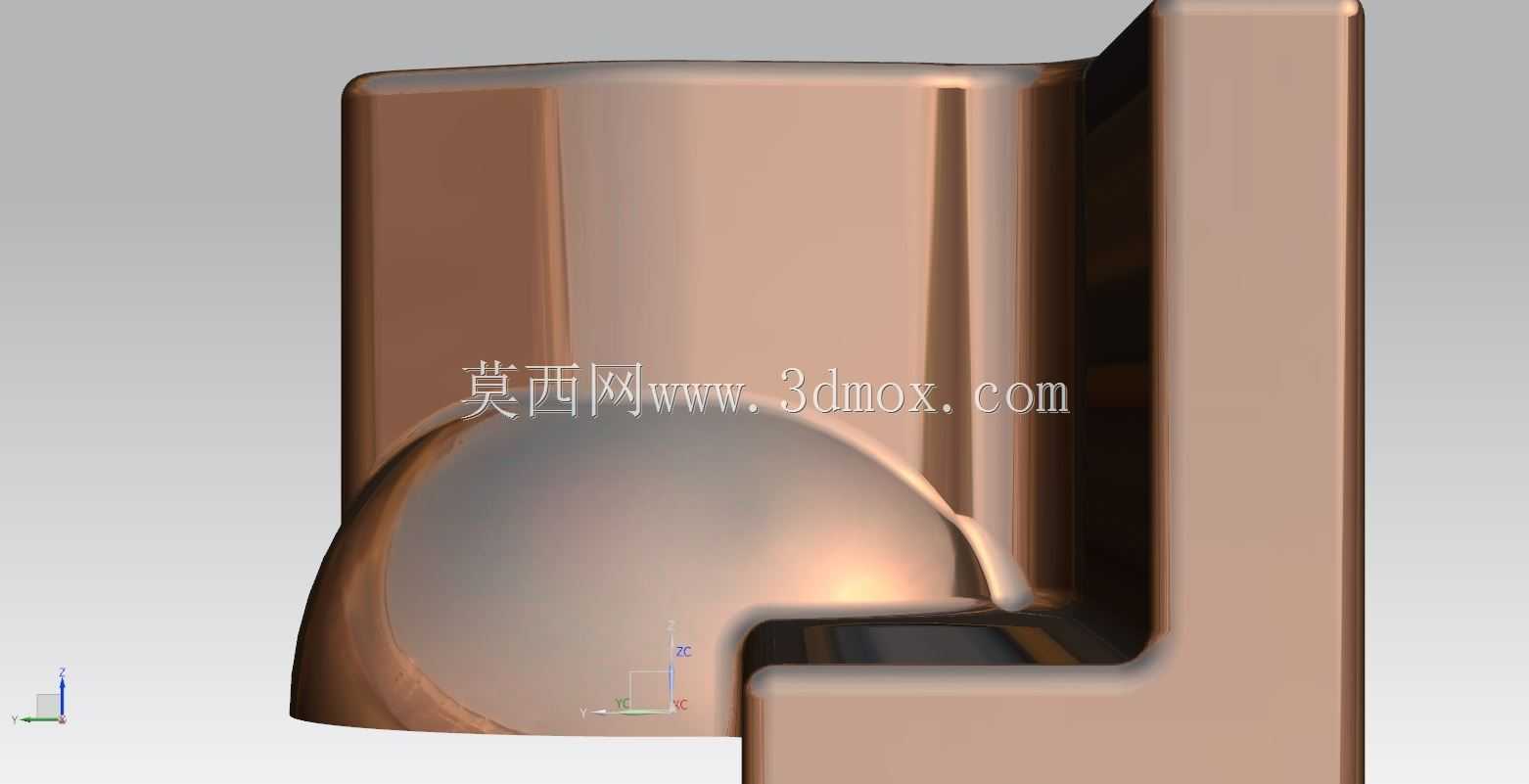

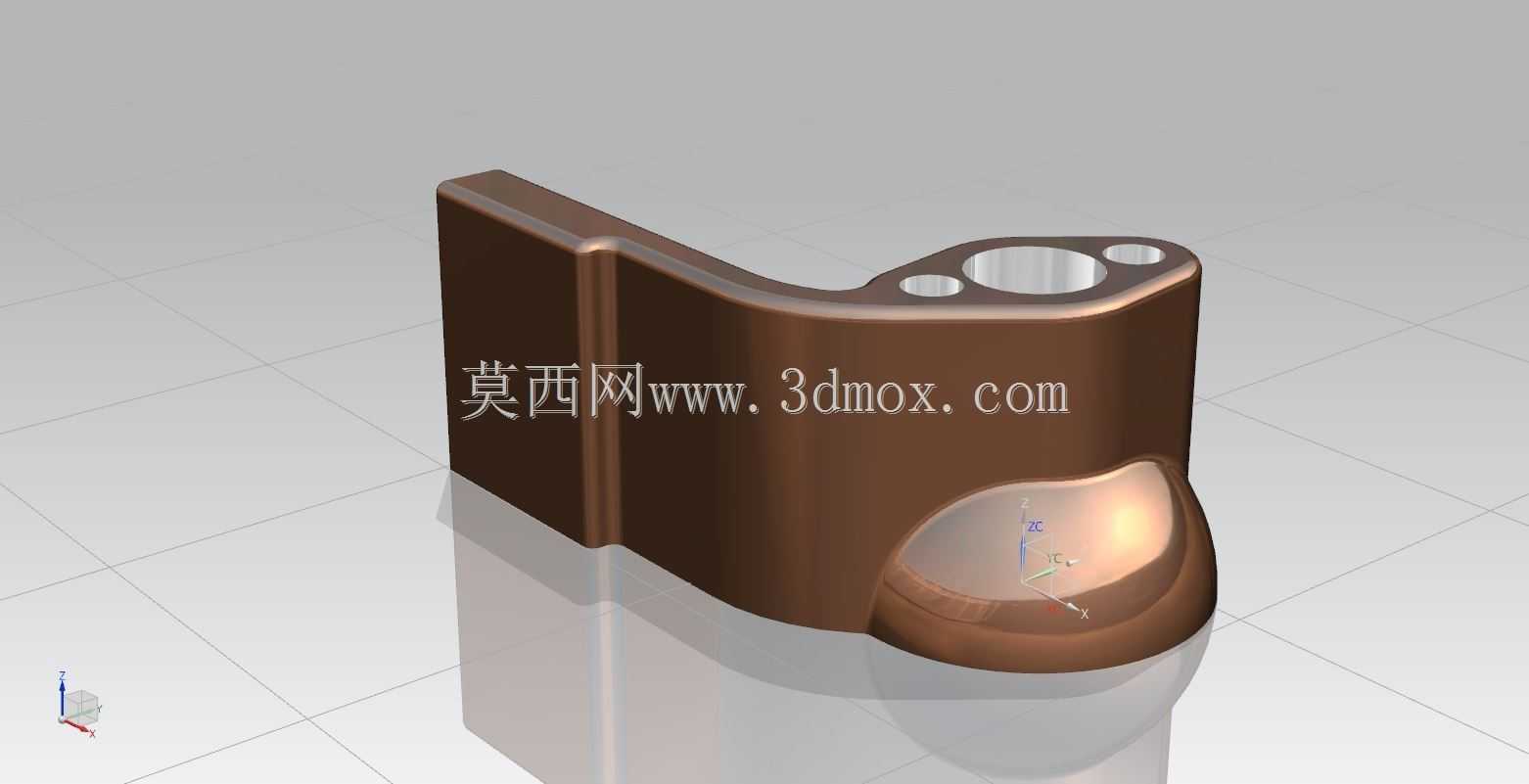

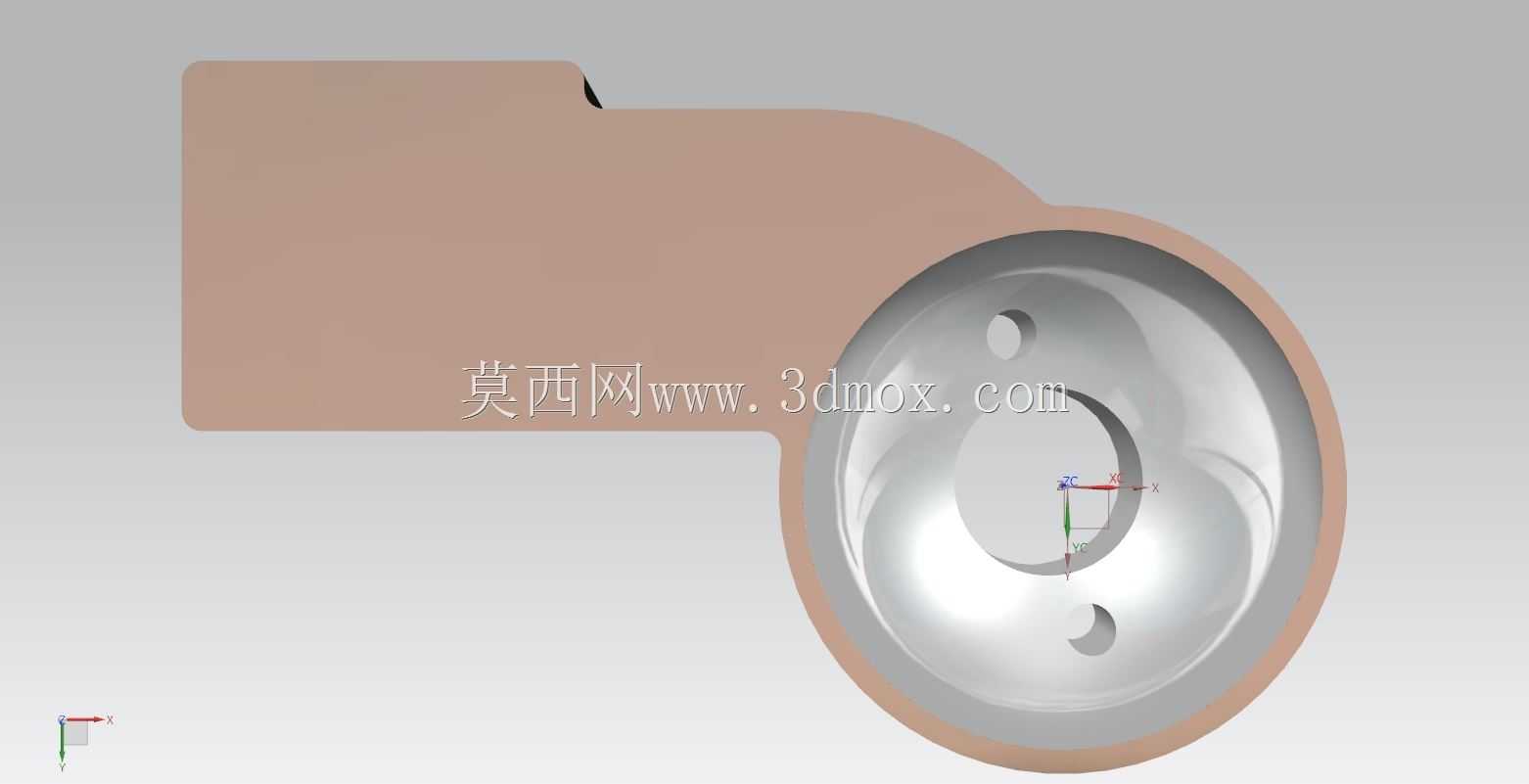

　　建模过程中，首先确定法兰盘的中心轴线位置，根据匹配的轮座尺寸确定法兰盘的外径、中心孔直径以及安装孔的分布圆直径，两个安装孔采用对称分布设计，保证受力均匀。之后根据安装间距确定平直段的延伸长度，衔接处采用大圆角过渡，通过放样特征实现法兰盘和平直段的平滑连接，避免出现直角应力集中区。平直段的厚度根据受力计算确定，保证在最大张紧力作用下，支架的形变量不超过0.2mm，不会影响轮体的正常运转。安装孔的位置做了沉头处理，螺栓安装后头部不会突出盘面，避免和运转的轮体发生干涉。

　　实际选型使用时，需要注意支架的安装方向，法兰盘的朝向要和轮体的受力方向匹配，保证受力方向指向支架的刚性最强的区域，避免支架受到侧向的扭力。平直段和框架连接时，至少采用两个螺栓锁紧，避免支架在受力时出现转动。如果应用在有腐蚀的工况下，可以对构件做表面镀锌或者喷塑处理，提升防锈能力，延长使用寿命。这类构件的设计不需要追求过高的加工精度，关键配合面保证公差要求即可，非配合面可以适当放宽公差，控制加工成本，同时满足使用性能要求。
