卡伯滑靴精密机械结构三维设计

　　在轴向柱塞泵的高压容腔构建过程中，滑靴始终是决定泵体容积效率与运行寿命的核心摩擦副组件，本次呈现的卡伯滑靴结构，正是针对高压重载工况下的配流摩擦特性做了针对性的结构优化，区别于常规平底滑靴的设计逻辑，该结构在密封带的宽度配比、中心油室的沉孔深度、外沿的卸荷槽布局上都做了适配性调整。从实际应用场景来看，这类滑靴主要适配斜盘式轴向柱塞泵的柱塞组件端部，工作时随柱塞做高速往复运动的同时，紧贴斜盘平面完成周向滑移，将柱塞端部的点接触摩擦转化为面接触的静压支撑摩擦，大幅降低高速高压工况下的接触应力集中问题。很多刚接触液压元件设计的工程师容易忽略滑靴与斜盘之间的油膜厚度控制，这个结构在设计时特意将中心阻尼孔的通径与密封带的通流阻力做了匹配计算，

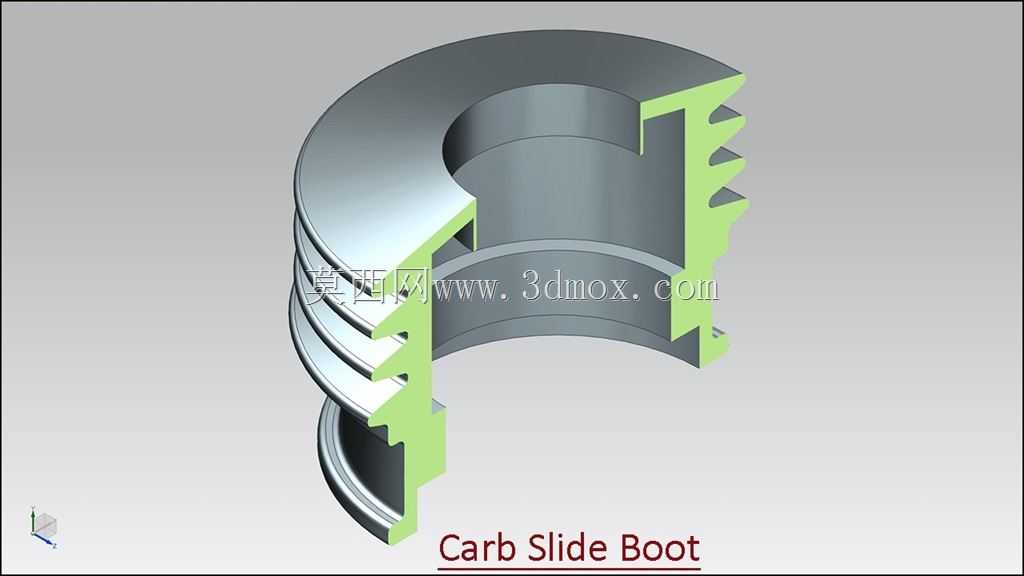

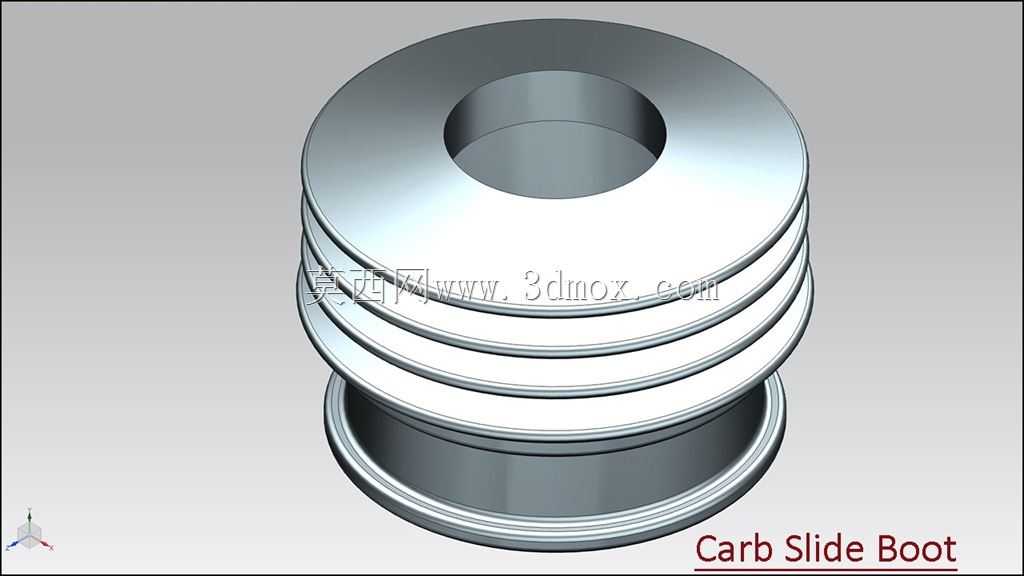

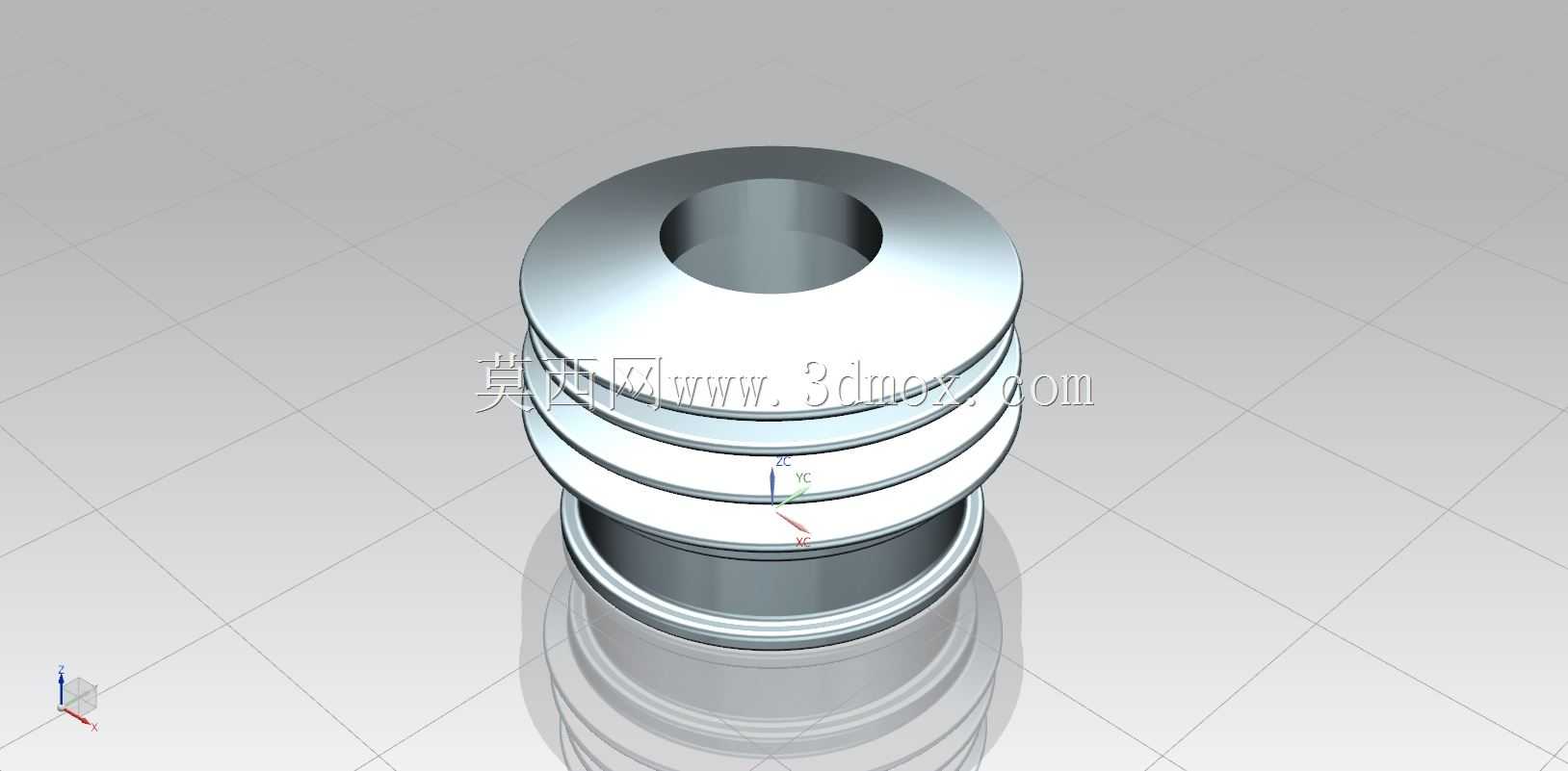

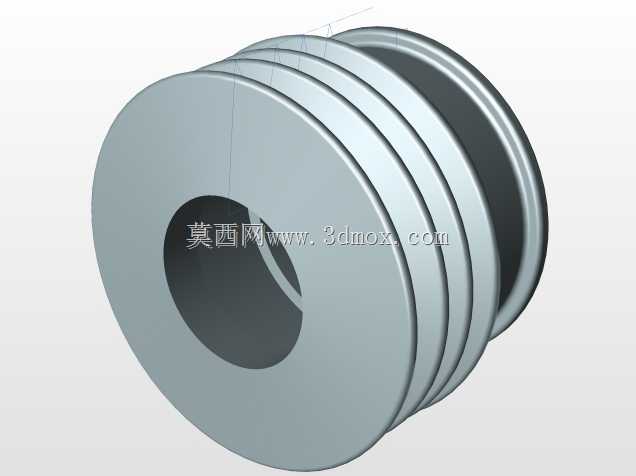

　　当高压油通过柱塞中心孔进入滑靴底部油室时，会在密封带间隙形成稳定的静压承载油膜，既不会因为油膜过厚导致内泄漏量超标，也不会因为油膜过薄出现干摩擦烧蚀的问题。从外形结构来看，该滑靴整体为阶梯轴类回转结构，顶部为带圆弧过渡的盘状承压面，盘体上开设的多道环形槽并非减重设计，而是用于存储微量液压油、容纳摩擦产生的微小金属磨粒，避免磨粒在密封带表面形成犁削损伤；下部的柱面与柱塞端部的球窝做配对研磨设计，安装时通过滚压收口的方式实现滑靴与柱塞的铰接，保证滑靴可以在一定角度范围内自适应斜盘的倾角变化，不会出现卡滞偏磨的问题。在安装边界的尺寸控制上，滑靴承压盘的外径尺寸需要严格匹配斜盘的配流面宽度，避免盘体外沿超出斜盘支撑区域导致的受力倾覆；

　　下部铰接柱的直径与球窝的配合间隙控制在微米级，间隙过大会导致柱塞回程时滑靴脱离斜盘，间隙过小则会导致铰接动作卡涩，引发滑靴偏磨。在实际设备运行过程中，滑靴的失效形式大多集中在密封带的磨损烧蚀、中心阻尼孔堵塞、铰接处的松脱这几类，该结构在设计时特意将密封带的表面粗糙度要求控制在Ra0.2以下，同时在盘体外沿做了微小的倒角处理，避免安装过程中锐边刮伤斜盘表面的铜层；中心阻尼孔的入口处做了扩口倒角，减少油液流经时的局部阻力损失，同时降低大颗粒杂质堵塞阻尼孔的概率。很多现场维修人员在更换滑靴组件时，经常会忽略滑靴与斜盘的配对研磨工序，直接安装新滑靴会因为初始接触面积不足导致局部应力过高，短时间内就会出现磨损拉伤，

　　这个结构的承压面在设计时预留了0.02mm的研磨余量，方便装配时根据斜盘的实际平面度做配研，保证初始接触面积达到90%以上。从工况适配性来看，该结构的滑靴可以适配额定压力31.5MPa、额定转速1500r/min的常规轴向柱塞泵，在液压挖掘机、混凝土输送泵、重型液压机的主油泵中都能适配使用，相较于普通滑靴，其环形储油槽的设计可以在短时缺油的工况下提供临时润滑，降低突发干摩擦导致的零件抱死风险。在三维建模过程中，这类回转类零件需要重点关注各段台阶的同轴度要求，尤其是承压面与铰接柱的同轴度需要控制在0.01mm以内，否则高速旋转时会出现滑靴偏摆，导致油膜破裂；同时环形槽的槽口圆角需要做钝化处理，避免应力集中导致的盘体疲劳开裂。很多建模新手在绘制这类零件时，容易把环形槽的位置画得过于靠近密封带，导致密封带的有效宽度不足，引发内泄漏量超标，实际上环形槽的位置需要设置在密封带的外侧非接触区域，既不影响密封带的静压承载效果，又能实现储油容屑的功能。
