多通路法兰连接式流体控制金属壳体结构

　　在工业流体输送、动力系统介质分配的实际工况里，这类多通路金属壳体是管路节点里的核心承压构件，日常会出现在液压动力站的油路分配节点、化工流体输送的管路换向位置、内燃机组的辅助流体回路当中，承担着不同方向管路的介质汇流、分流与流向切换的基础作用，区别于普通直通式管路接头，这类多通结构需要同时对接多个方向的管路接口，每个接口的密封性能、承压能力都直接影响整套管路系统的运行稳定性。从结构设计的逻辑来看，这类壳体的主体采用一体化铸造成型后做精密机加工的工艺路线，主体的腔体做等壁厚设计，在介质流向转折的位置做圆弧过渡处理，避免直角转折带来的介质流阻激增，同时也能减少介质长期冲刷带来的局部壁厚损耗，延长构件的实际使用寿命。

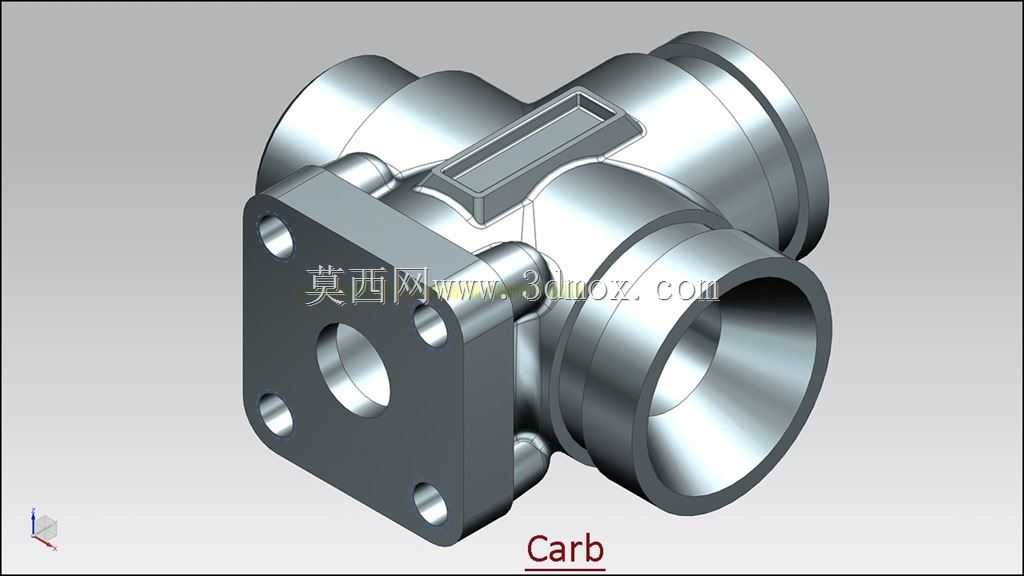

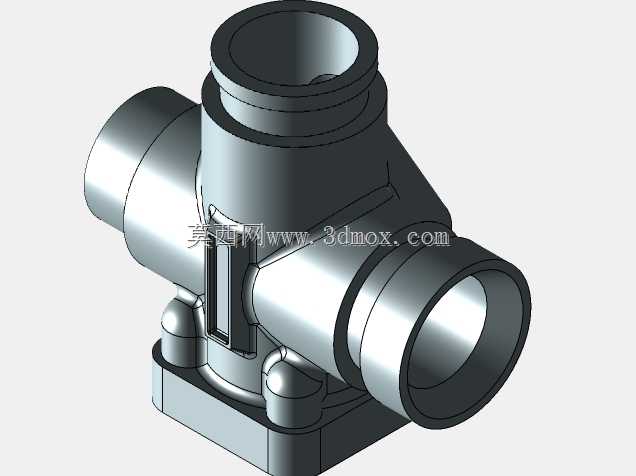

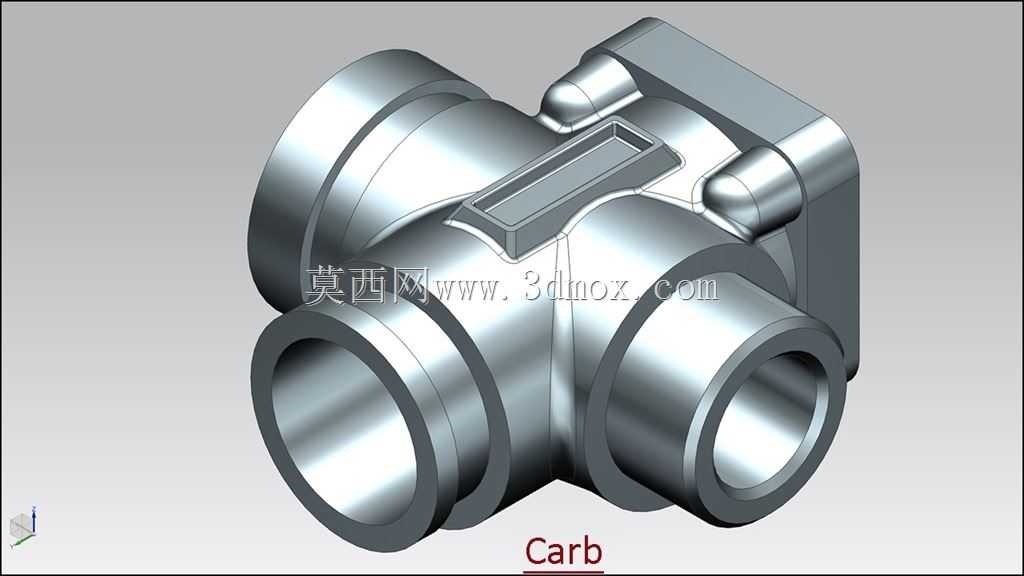

　　朝向安装面的一侧采用方形法兰结构，法兰面上均匀布置四个安装通孔，孔位的位置度公差控制在0.05mm以内，保证安装时和对接端的密封槽能够完全对齐，避免安装错位带来的密封失效风险，法兰端面的平面度要求达到Ra1.6的粗糙度，配合密封垫片可以实现1.6MPa工作压力下的无泄漏密封。其余几个外接端口采用快接式卡箍接口结构，端口外壁加工有标准的卡箍定位槽，安装时不需要做螺纹旋转操作，只需要对齐管路后卡入标准卡箍即可完成固定，在狭小的设备安装空间里能够大幅降低管路装配的操作难度，同时也方便后期运维时的快速拆卸检修。壳体上部的凸台结构是功能组件的安装位，这个位置的腔体和主通路连通，后期可以加装流量调节阀、压力检测探头或者流向切换组件，

　　不需要对主壳体做二次加工，预留的安装基准面已经做了铣平处理，安装孔位在壳体加工阶段就已经完成预做，能够直接适配标准规格的功能配件。从安装边界的角度来看，这类壳体的外接接口分别朝向三个互相垂直的空间方向，安装时需要预留的操作空间要覆盖每个接口的卡箍拆装行程，法兰安装面的背面和相邻管路接口之间预留了足够的扳手操作空间，不会出现安装时工具无法就位的问题。壳体的内部流道做了去毛刺处理，铸造留下的飞边、流道凸起都在精加工阶段做了打磨去除，避免介质流经时夹带的杂质在凸起位置堆积，长期使用后造成管路通径缩小的问题。在实际选型适配的时候，需要核对每个接口的通径尺寸和对接管路的通径是否匹配，法兰安装面的螺栓孔距要和对接安装座的孔位一致，

　　同时要根据实际输送介质的属性选择对应的壳体材质，普通矿物油、水基介质工况可以采用常规铸钢材质，腐蚀性介质工况则需要更换为不锈钢或者做了防腐内衬的壳体结构。这类多通壳体在管路系统里属于基础的连接构件，虽然结构不复杂，但是每个尺寸的公差、密封面的加工质量都会直接影响整套系统的运行可靠性，建模阶段需要重点核对各个接口的同轴度、法兰面和主腔体的垂直度，避免加工完成后出现安装错位、密封失效的问题，同时要做壁厚的强度校核，保证在额定工作压力下壳体不会出现变形、开裂的问题，流道转折位置的圆角处理也要在建模阶段就做好，不要留给后期加工阶段再做修整，保证批量生产时的结构一致性。
