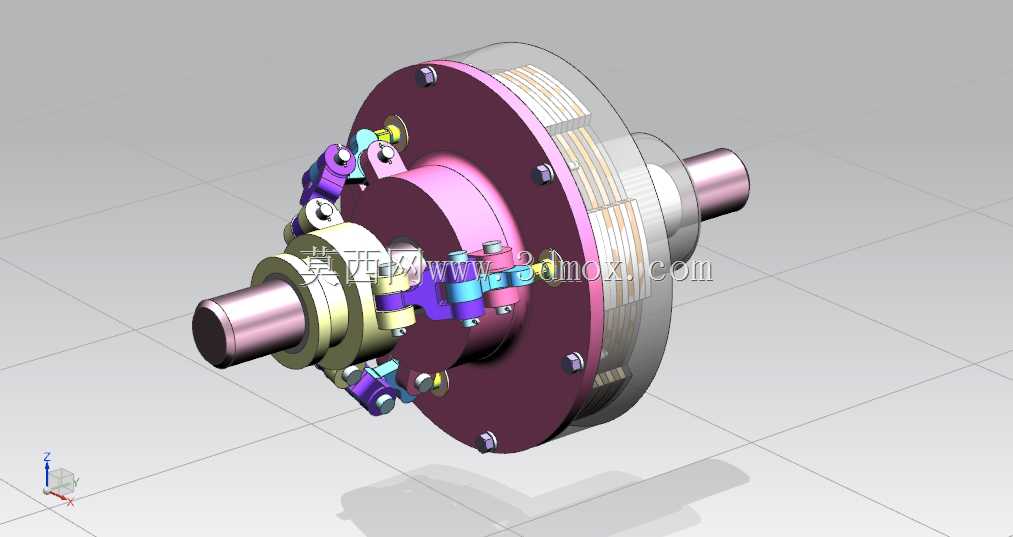

湿式多片摩擦离合器传动结构设计

多片离合器作为机械传动系统中核心的动力通断控制部件，广泛应用于机床主轴传动、工程机械变速系统、重型车辆传动箱、船舶动力传输等需要频繁接合动力、传递大转矩的工业场景中，能够在主轴不停止运转的状态下，平稳完成动力的接合与切断动作，保障传动系统换挡、负载启停过程的平顺性，避免传动齿轮、传动轴受到刚性冲击出现损伤。这款多片离合器采用多组摩擦片叠合布置的结构设计，相比单片式离合器，在相同径向安装尺寸下，能够通过多组摩擦面的摩擦力叠加，传递数倍于单片结构的转矩，适配大转矩传动的工况需求，同时摩擦片组的轴向压紧力分布更均匀，接合过程中摩擦面的滑磨过程更平缓，动力接合的冲击度更低，能够有效延长摩擦片的使用寿命，降低传动系统的动载荷。在设计过程中，整体结构采用同轴双轴伸布置，输入轴与输出轴保持严格的同轴度设计，外壳体通过周向均匀布置的紧固件实现刚性连接，保障高速旋转状态下的整体动平衡性能，避免运转过程中出现异常振动；摩擦片组分为主动摩擦片与从动摩擦片交错叠装，主动片与输入侧的传动鼓通过花键连接，从动片与输出侧的传动毂通过花键连接，当压紧机构施加轴向压紧力时，所有摩擦片被压紧在压板之间，依靠摩擦面之间的静摩擦力实现转矩的传递，当压紧力释放后，摩擦片之间保持微小间隙，主动侧与从动侧完全脱开，切断动力传输。从安装边界来看，整体结构采用轴向紧凑化设计，径向尺寸控制适配常规传动箱的安装空间，轴伸直径、轴伸长度符合通用传动部件的安装配合标准，外壳体的连接法兰预留了标准化的安装定位孔，能够直接适配现有传动系统的安装接口，无需对原有设备的安装基座进行大规模改造；压紧调节机构布置在离合器的外侧端面上，可在不拆解离合器主体结构的状态下，调整摩擦片磨损后的压紧间隙，保障长期使用过程中离合动作的可靠性，降低设备的维护难度与维护成本。在实际运行过程中，多组摩擦片的散热面积更大，配合湿式油腔的润滑冷却结构，能够快速带走滑磨过程产生的热量，避免摩擦片出现过热烧蚀的问题，即使在高频率离合动作的工况下，也能保持稳定的传动性能，不会因为温度过高出现摩擦系数下降、转矩传递能力衰减的问题。
