带驱动端的螺旋输送锥仓结构设计

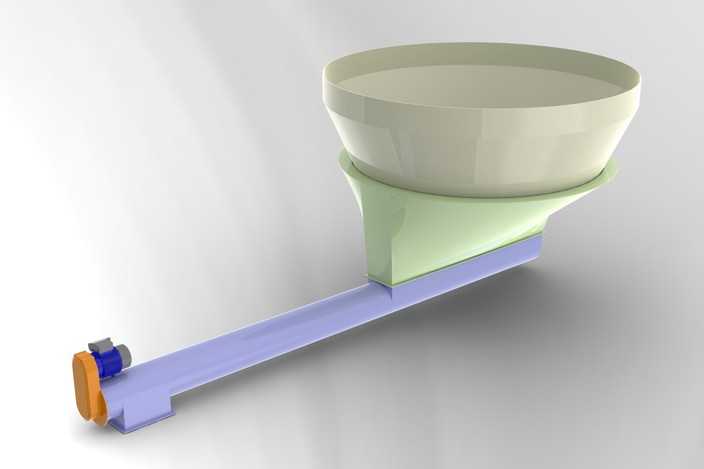

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中遵循输送设备的实际工程设计逻辑，先完成核心输送螺旋的参数化草绘，通过螺旋线扫描生成螺旋叶片实体，再匹配对应直径的输送管体结构，保证螺旋叶片与管体内壁预留合理的装配间隙，避免实际运行中出现叶片剐蹭管壁的问题。上部锥仓部分采用多段放样融合建模，上部大直径敞口段做了加厚翻边处理，用于匹配上游储料设备的出料接口，下部渐缩段平滑过渡到输送管的进料开口，过渡区域做了圆角顺滑处理，避免物料在仓内出现积料搭桥的问题。驱动端部分集成了驱动电机、连接法兰与端盖密封结构，各部件之间保留了标准件的装配位置，可直接匹配对应规格的螺栓、密封件完成虚拟装配。材质渲染阶段，上部储料锥仓采用哑光浅米色工程塑料材质，下部输送管体采用淡紫色硬质塑钢结构，驱动端电机部分做了金属蓝与橙色端盖的分色处理，渲染时添加了柔和的环境漫反射光，突出各部件的结构轮廓与装配关系，整体渲染效果清晰展现设备的组成逻辑。设计思路上，该结构整合了储料与定量输送功能，锥仓的渐缩角度经过合理测算，能够保证粉状、小颗粒状物料依靠自重顺利滑入下部螺旋输送腔，螺旋输送段的长度与螺距参数匹配常规小流量物料输送工况，驱动端采用直连式安装结构，减少了传动环节的动力损耗，整体结构紧凑无冗余部件，各连接部位均做了安装位预留，可直接导出工程图用于实际生产加工，也可作为同类输送设备设计的参考母版，通过修改锥仓容积、输送管长度、螺旋叶片螺距等参数，快速适配不同输送量、不同物料特性的使用场景。
