倾斜式挡边皮带输送设备三维设计

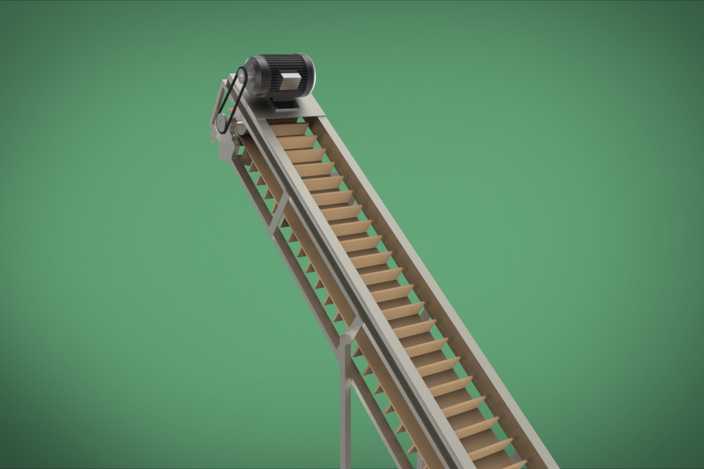

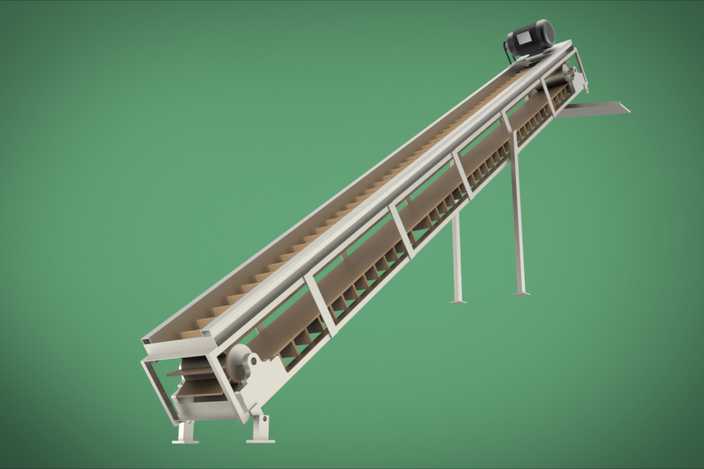

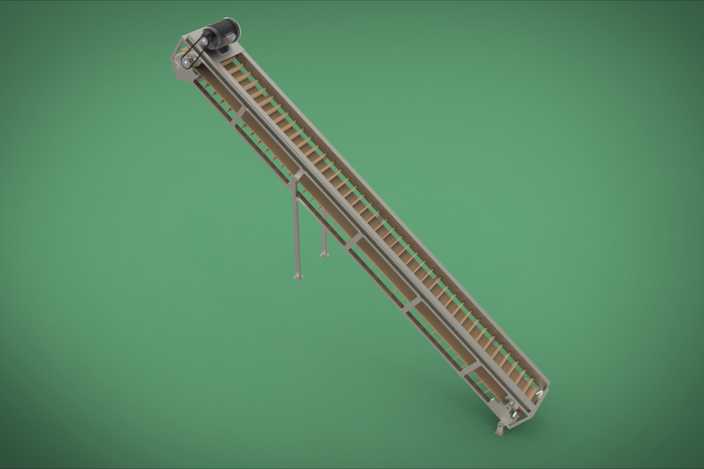

本模型为倾斜布置的挡边皮带输送机三维设计作品，建模阶段采用参数化建模思路，先完成整体输送倾角、输送长度、机架跨度的基准定位，再拆分各个功能部件逐一构建。首先搭建主体支撑机架，采用型钢焊接式框架结构，建模时精准还原了支腿的倾斜支撑角度、横纵梁的连接位置，预留了驱动辊筒、改向辊筒的安装定位孔位，保证机架结构的力学合理性与安装适配性。其次构建输送执行部分，针对倾斜输送易滑落物料的特性，设计了带横向挡条的输送皮带，建模时还原了皮带的张紧调节结构，两端的辊筒组件分别对应驱动端与从动改向端，驱动端集成了电机安装座，将驱动电机与减速传动结构整合在设备上端，适配倾斜输送的动力输出需求，同时在皮带回程段设计了托辊组，避免长距离倾斜布置下皮带出现下垂跑偏问题。设备两侧设置了挡边护板，防止输送过程中物料从侧边撒落，上下两端分别设置了进料导料结构与出料溜槽，保证物料转运过程的顺畅衔接。渲染阶段采用工业设备常用的哑光金属材质模拟机架钢结构，皮带采用深色耐磨橡胶材质，驱动电机做了铸铁质感的材质处理，搭配柔和的工业场景打光，清晰呈现设备的整体结构与各部件的装配关系，完整还原了爬坡式皮带输送机的结构特征与功能设计，可用于物料提升输送场景的方案展示、结构参考与虚拟装配验证。
