高精度直齿锥齿轮传动零件结构设计

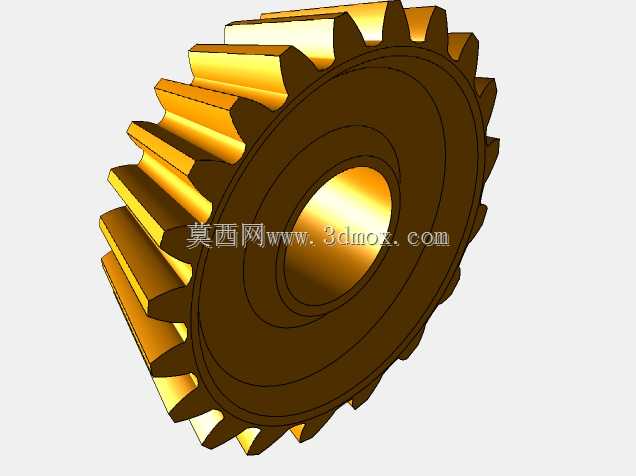

这款锥齿轮是相交轴传动场景中的核心传动零件，主要用于传递两相交轴之间的动力与运动，常见轴交角为90度，广泛适配各类需要改变传动方向的机械结构中，在农业机械的动力换向机构、机床的进给传动单元、小型输送设备的转角传动模块、园林工具的动力输出结构中都能见到这类零件的应用，它能够在紧凑的安装空间内完成动力的转向传递，相比平行轴传动的圆柱齿轮，不需要额外增加换向构件就能实现相交轴的动力传输，有效缩减整套传动机构的整体体积。从功能特性来看，这款锥齿轮采用直齿齿形设计，齿向沿齿轮圆锥母线方向分布，啮合过程中齿面接触为线接触形式，传动效率较高，单级传动比适配范围覆盖1到6的常用区间，既可以传递较大的扭矩，也能在中低速传动场景下保持稳定的传动精度，直齿结构的设计也让它的加工、装配难度低于弧齿锥齿轮，后期维护更换的成本更低，适合对传动精度有一定要求但成本控制严格的通用机械场景。在设计思路上，这款齿轮以节圆锥为设计基准，齿顶圆锥、齿根圆锥与节圆锥保持共顶点的几何关系，保证轮齿在啮合过程中能够实现逐齿平稳啮合，避免出现卡滞、偏磨的问题；中心的安装通孔采用基准孔设计，可与对应规格的传动轴通过键连接实现周向固定，轮毂部分的厚度经过强度校核，能够承受额定扭矩下的剪切应力，轮缘部分的齿宽按照传动载荷要求设定，保证齿面接触强度足够，同时避免齿宽过大导致的装配干涉问题。从安装边界来看，这款齿轮的轴向定位依靠轮毂端面与轴肩的贴合实现，安装时需要保证配对齿轮的节圆锥顶点重合，轴向偏移量控制在允许公差范围内，才能保证齿面啮合接触斑点处于合理位置，减少运行过程中的噪音与磨损；齿轮的背锥面与安装端面保持垂直，为安装找正提供基准，外圆轮廓的最大直径适配安装腔的内部空间，不会与周边的壳体、其他传动构件发生运动干涉，整体结构紧凑，能够在有限的安装空间内完成动力换向传输的功能，适配各类中小型机械的传动系统布局需求。
