起重作业用直柄单钩吊钩结构设计

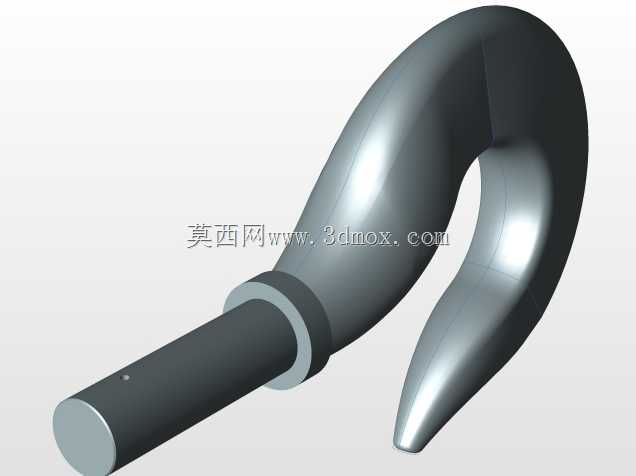

这款直柄单钩吊钩是起重吊运场景中应用极为广泛的基础吊具构件，常见于车间物料周转、港口货物装卸、建筑工地建材吊运、仓储重型货品移位等各类需要垂直起吊作业的场景，是连接起重设备钢丝绳、吊链与被吊重物的核心受力部件，直接决定起重作业的承载安全性与操作便捷性。从实际用途来看，该吊钩可适配不同规格的卸扣、吊环等配套连接件，能够完成成捆钢材、重型包装箱、预制构件、机械设备部件等多种类型重物的起吊挂接作业，钩体的弧形内槽设计可在挂接吊索后自动引导吊索滑至钩身受力最低点，避免起吊过程中吊索出现滑移脱钩的风险，直柄段则用于与吊钩横梁、滑轮组或者起重吊臂的连接端进行装配固定，保证吊重时力的传递路径同轴稳定。在功能特性设计上，钩身采用流畅的变曲率弧形过渡，从钩尖位置到钩身与直柄衔接的根部，截面尺寸逐步增大，匹配起吊时不同位置的受力分布规律，钩尖处做了圆润收边处理，既方便吊索的快速挂入，也能避免尖锐边缘磨损吊索的纤维或钢丝结构，直柄与钩身衔接位置设置了环形凸台结构，可作为装配定位的限位面，在直柄穿入安装座后，凸台能够抵住安装端面，承受起吊时的轴向冲击力，避免吊钩从安装位脱出，同时凸台也可作为防脱卡簧的安装定位基准，配合防脱装置封闭钩口，进一步提升作业安全性。设计思路上完全遵循起重吊具的受力逻辑，整体采用对称式结构布局，保证起吊时重心与直柄轴线重合，避免重物起吊后出现打转、偏摆的问题，钩身的曲面过渡全部采用大圆角衔接，不存在应力集中的尖锐棱角，能够在额定承载范围内均匀分散拉应力与弯曲应力，降低长期交变载荷下出现疲劳裂纹的风险。从安装边界来看，直柄段为等直径圆柱结构，可适配对应内径的安装孔位，装配时可通过螺纹连接、销轴固定或者压板锁紧的方式完成固定，钩身的外轮廓尺寸适配常规起重作业的吊索挂接空间，不会因为钩体过大导致狭小空间内挂接操作受阻，也不会因为截面尺寸不足导致承载能力达不到作业要求，整体结构紧凑，受力路径清晰，能够满足中小吨位常规起重作业的挂接承载需求。
