带法兰盘阶梯式连接销轴结构设计

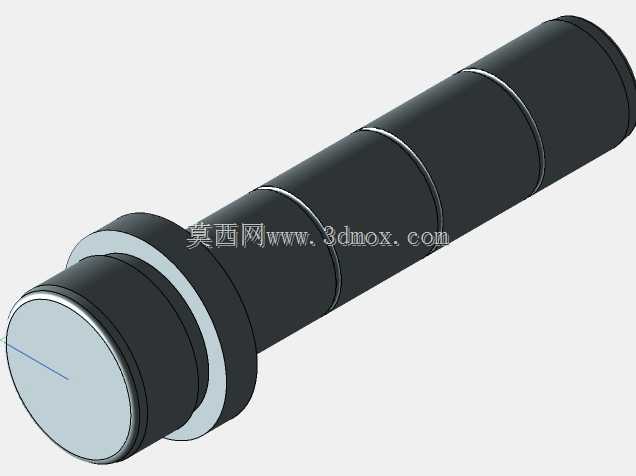

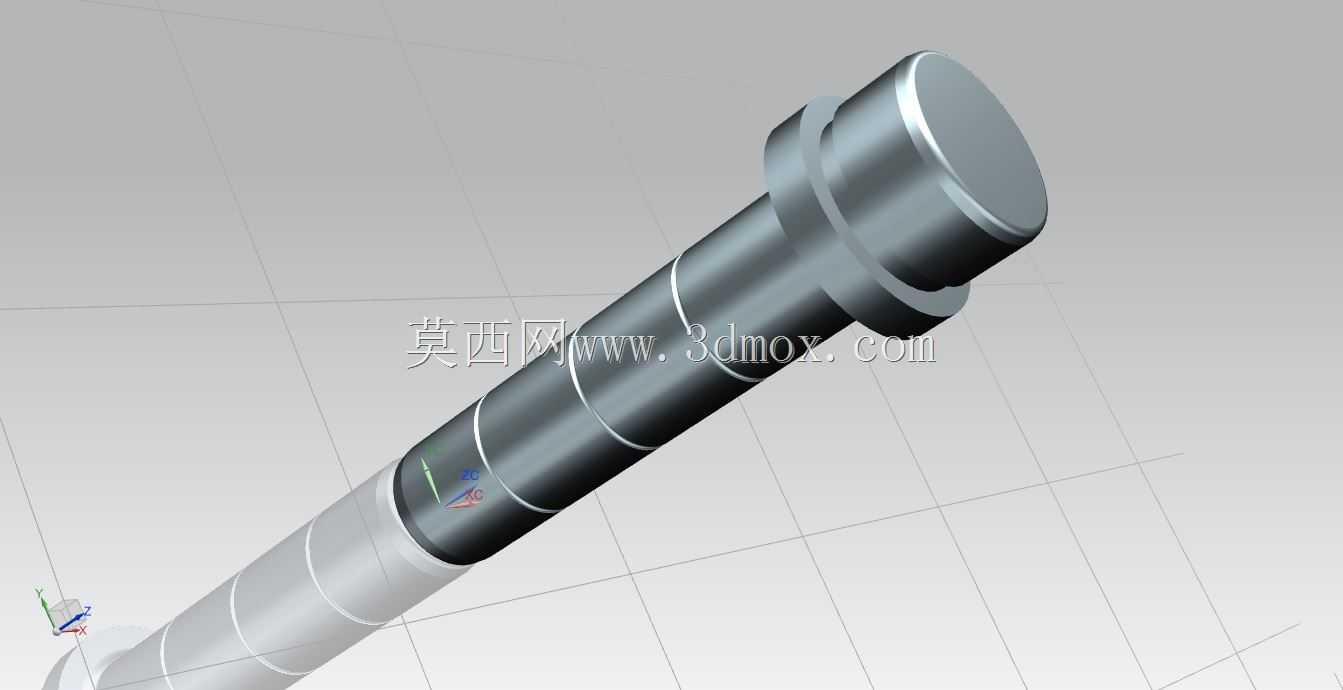

该轴类零件主要应用于工业设备的铰接连接、扭矩传递与轴向定位场景，常见于工程机械铰接机构、自动化设备传动链路、机床工装夹具定位组件中，作为核心受力连接件承担径向载荷与部分轴向载荷，同时可实现相邻部件的同轴定位，避免运转过程中出现部件错位、窜动的问题。从结构设计来看，零件一端采用带双层凸缘的法兰式端头，端头直径大于杆身直径，可在安装时直接抵靠在安装座的定位端面，无需额外加装轴端挡圈即可实现轴向限位，减少装配环节的零件数量，提升装配效率；杆身采用多段阶梯式设计，不同直径的轴段分别对应不同的配合需求，靠近法兰端的大直径轴段与安装座轴承内圈采用过渡配合，保证转动过程中的同轴度，中段轴段可适配传动套、铰接衬套等配套零件，表面预留的环槽可用于安装密封圈、挡圈等辅助配件，实现杆身与配套零件的轴向固定，末端小直径轴段可插入定位孔中，起到安装导向作用，降低装配时的对中难度。设计过程中充分考虑了实际安装的边界条件，法兰端头的厚度经过载荷校核，可承受额定工况下的轴向冲击力，避免端头受载变形导致连接失效；各阶梯轴段之间采用圆角过渡，减少应力集中现象，提升零件的抗疲劳强度，适配反复交变载荷的工作场景；杆身的长度尺寸根据配套安装座的厚度、衬套宽度、锁紧件的安装空间综合确定，安装后两端预留的伸出长度符合装配公差要求，不会出现轴端过长干涉其他部件、或是轴长不足无法锁紧的问题。零件整体采用同轴回转体结构，外形规整无复杂异形曲面，加工时可直接采用圆棒料通过车削工艺完成各轴段的加工，法兰端面与杆身的垂直度、各轴段的同轴度公差控制在合理范围内，保证安装后运转平稳无偏摆，表面粗糙度根据配合等级调整，配合面粗糙度满足传动与铰接的耐磨要求，非配合面做常规表面处理即可，在满足使用强度的前提下控制加工成本，适配批量生产的需求。
