多挡位变速传动主轴结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:218446
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计
  • 多挡位变速传动主轴结构设计

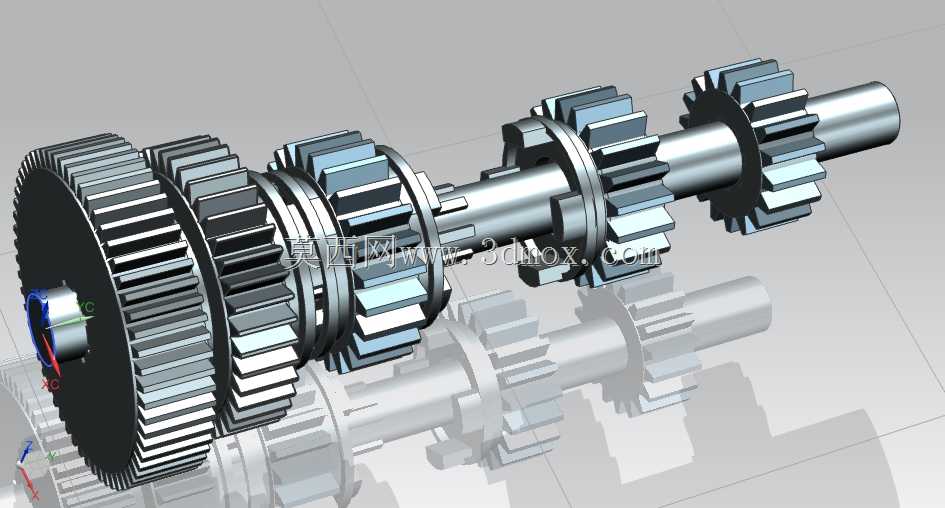

该传动主轴是变速传动系统中的核心承载与动力传递部件,主要应用于人力骑行代步车辆的动力传输链路中,安装于车架中部的传动箱腔体内部,承接脚踏输入的扭矩,通过不同齿数齿轮的啮合切换,实现不同传动比的动力输出,适配不同骑行场景下的动力需求,无论是平缓路面的高速巡航,还是坡道场景的大扭矩爬坡,都能通过挡位匹配让骑行者保持合理的施力节奏,降低长距离骑行的体力消耗。

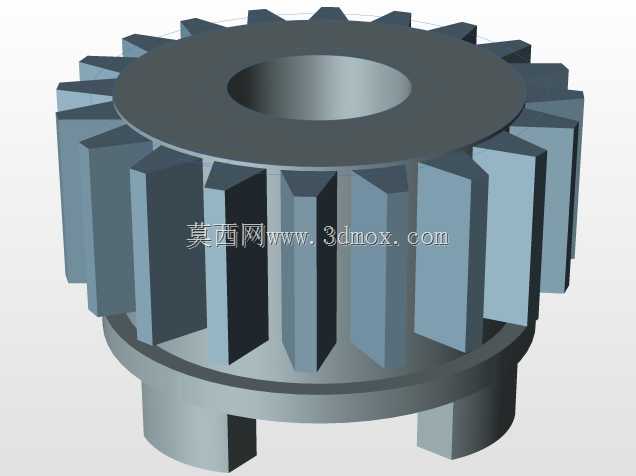

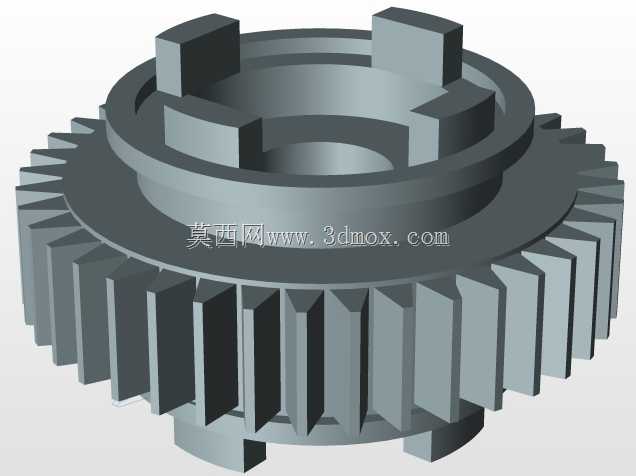

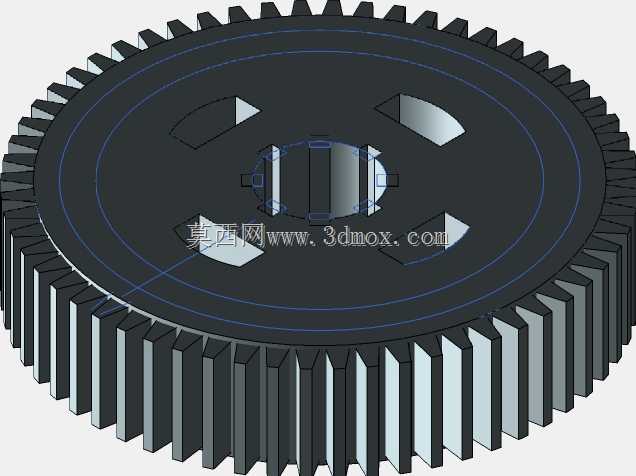

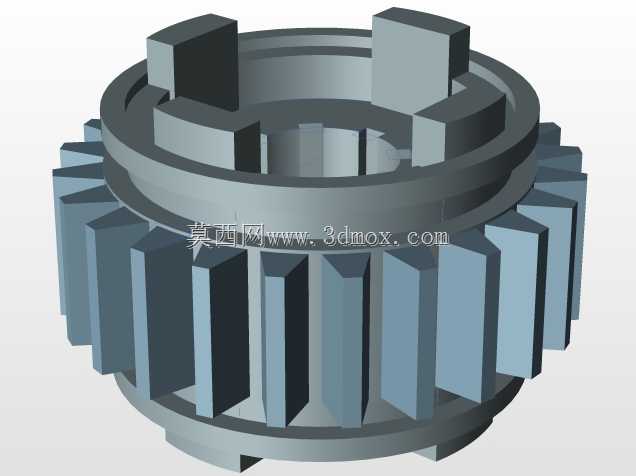

从功能特性来看,整根主轴采用阶梯轴结构设计,不同轴段的直径根据承载扭矩大小做差异化设计,高载荷段采用更大轴径提升抗弯抗扭刚度,安装密封件、轴承的轴段严格匹配标准件的安装公差,保证转动过程中的同轴度,减少运转过程中的径向跳动,降低传动噪音与磨损速率。轴上集成的多组齿轮采用不同齿比配置,从大直径低转速高扭矩的低速挡齿轮,到小直径高转速低扭矩的高速挡齿轮,沿轴向依次排布,每个齿轮的安装位置都经过精准限位,通过轴肩、卡簧槽结构实现轴向固定,避免换挡过程中齿轮出现轴向窜动,保证齿轮啮合的重合度,提升传动过程的平稳性。齿轮齿形采用渐开线齿廓设计,经过修缘处理,减少啮合切入切出过程的冲击,提升换挡的顺滑度,同时降低齿面接触应力,延长零件使用寿命。

设计过程中充分考虑了安装边界与维护便利性,主轴两端的轴承安装位尺寸匹配通用标准深沟球轴承规格,可直接适配常规规格的轴承座安装孔位,轴端的锁紧结构采用通用螺纹规格,方便装配时的预紧调整,也便于后期维护时的拆解更换。齿轮与轴的配合根据传递扭矩的大小选择合适的公差带,重载挡位齿轮采用过盈配合加平键连接的方式,保证大扭矩传递下不会出现相对转动,频繁滑动啮合的换挡齿轮采用间隙配合,保证换挡拨叉拨动时的移动顺滑性,不会出现卡滞问题。整轴的轴向尺寸经过紧凑化设计,在容纳全部挡位齿轮、限位结构、轴承安装位的前提下,尽可能缩短轴向总长度,缩小传动箱体的整体体积,减少整车的重量占比,同时让传动链路的重心更靠近整车中心,提升骑行过程中的操控稳定性。轴上所有棱角位置都做了倒角处理,既避免装配过程中划伤操作人员、损坏密封件,也能减少应力集中,提升轴体的抗疲劳强度,应对复杂骑行路况下的交变载荷冲击,避免长期使用后出现轴体断裂的风险。
