背负式喷雾器配套密封端盖结构设计

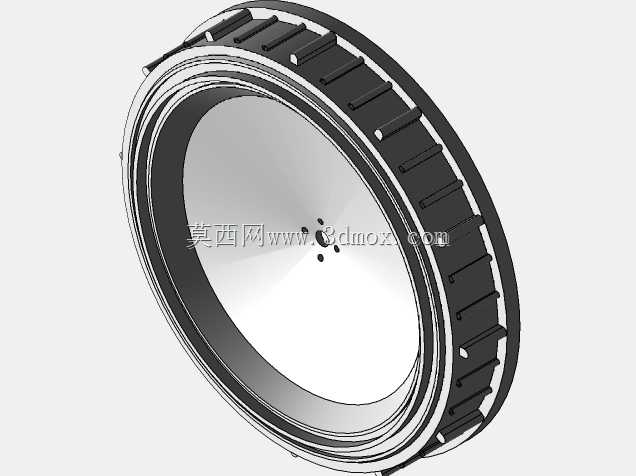

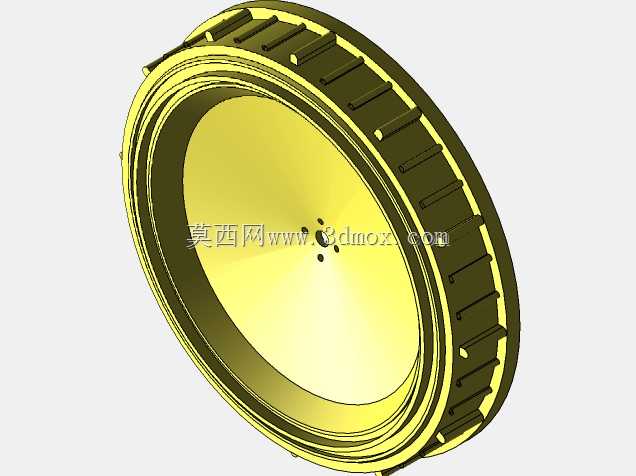

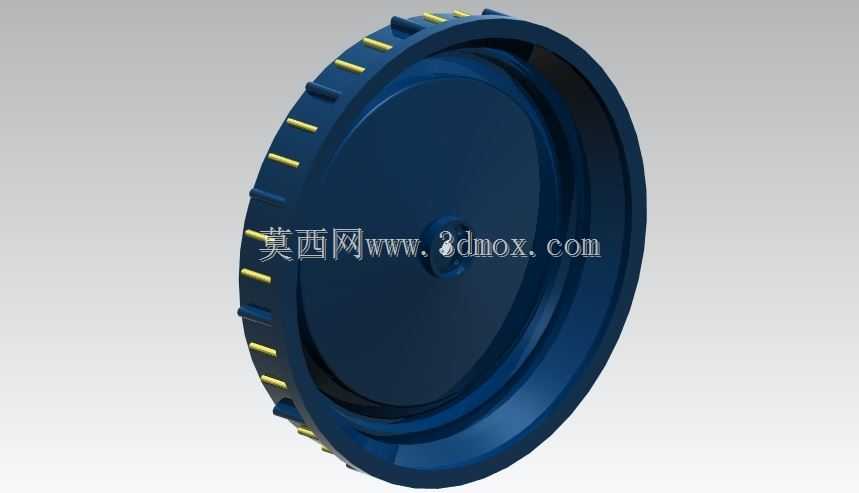

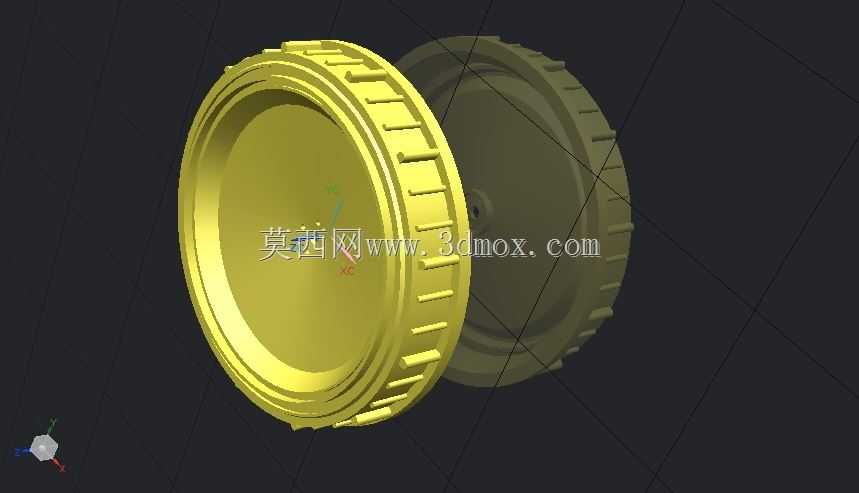

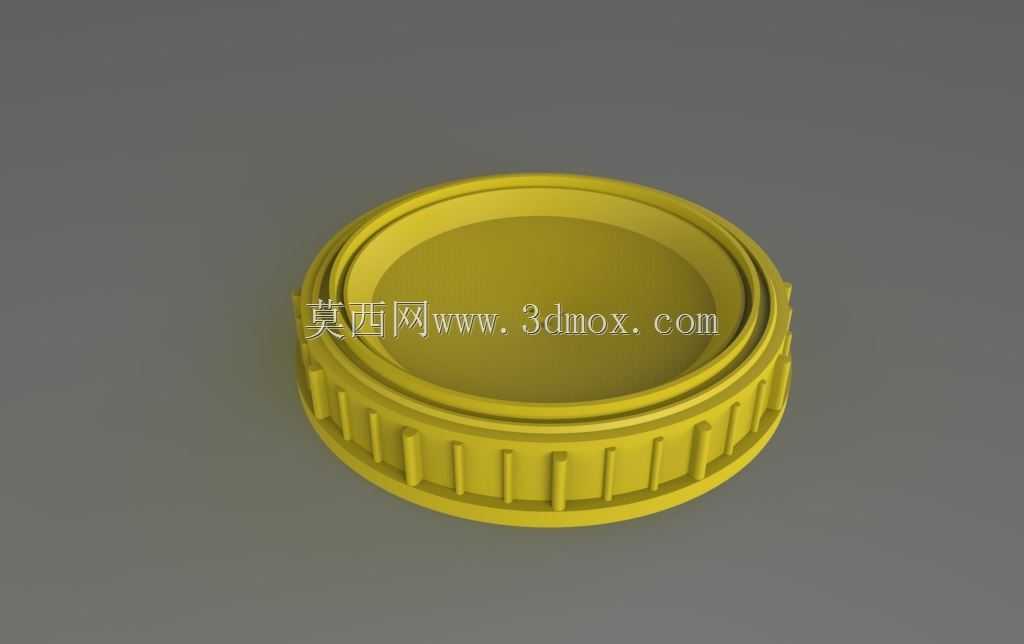

这款端盖是背负式喷雾设备药箱总成的核心配套部件，主要应用于农林植保作业场景下的手动、电动背负式喷雾器，同时也可适配小型园艺消杀、卫生防疫用便携式储液喷药设备，承担药箱端口密封、承压限位、操作握持辅助的多重作用。在实际田间作业场景中，背负式喷雾器需要长期承载配比后的农药、消杀水剂，作业过程中会伴随操作人员行走、加压摇杆往复施力、设备倾斜喷药等动态工况，端盖作为药箱的顶部封闭部件，首先要满足反复旋拧开合的耐用性要求，方便农户加注药液、清洗箱体，同时要保证加压状态下的密封可靠性，避免药液渗漏沾湿操作人员衣物、造成药剂浪费或皮肤接触风险。从功能特性来看，这款端盖采用周向防滑棱边设计，棱边均匀分布在盖体外侧圆周，即使操作人员手上沾有水剂、泥污，也能借助凸起的棱边获得足够摩擦力，轻松完成旋紧或开启操作，无需额外借助工具；盖体内侧设置多圈环形密封槽，可配套嵌入橡胶密封圈，当盖体与药箱注液口旋合到位后，密封圈能紧密贴合注液口端面，在药箱内部0.2-0.4MPa的常规加压作业压力下，不会出现漏液、泄压问题；盖体中心设置的定位凸台，可与药箱内部的加压管路限位结构配合，避免管路在作业晃动中出现移位、弯折，保障加压供气通路顺畅。从设计思路来看，这款端盖整体采用圆盘式薄壁结构，在保证结构强度的前提下尽可能控制部件重量，降低背负设备的整体负重，减轻农户长时间作业的负载压力；外侧防滑棱采用等距排布的凸起结构，凸起高度控制在合理范围，既保证握持摩擦力，又不会在注塑生产时出现脱模困难、棱边缺损的问题；盖体边缘做了圆弧过渡处理，没有尖锐棱角，避免操作人员在旋拧盖体时被划伤，同时也能减少盖体与背包背带、衣物剐蹭造成的磨损。在安装边界设计上，这款端盖的内螺纹尺寸匹配常规背负式喷雾器的标准注液口口径，旋合行程经过优化，只需旋转不到一圈即可完成对位锁紧，提升加注药液后的操作效率；盖体的外圆直径、整体厚度都经过适配性校核，安装后不会突出药箱箱体过多，避免在林间、作物行间穿行时被枝蔓勾挂，同时盖体顶面的平整区域可预留标识印刷位置，方便标注药剂注意事项、设备品牌信息。整体结构充分考虑了农用作业的复杂使用环境，兼顾了耐用性、密封性与操作便捷性，能够适配绝大多数主流规格的背负式喷雾设备储液箱使用。
