机床用四爪自定心卡盘结构三维设计

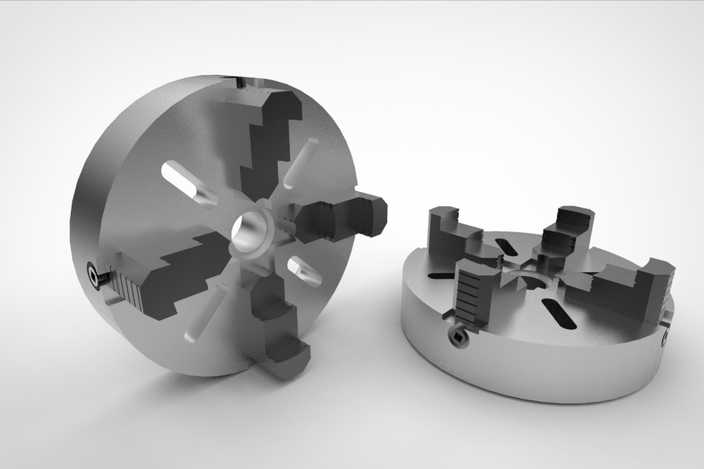

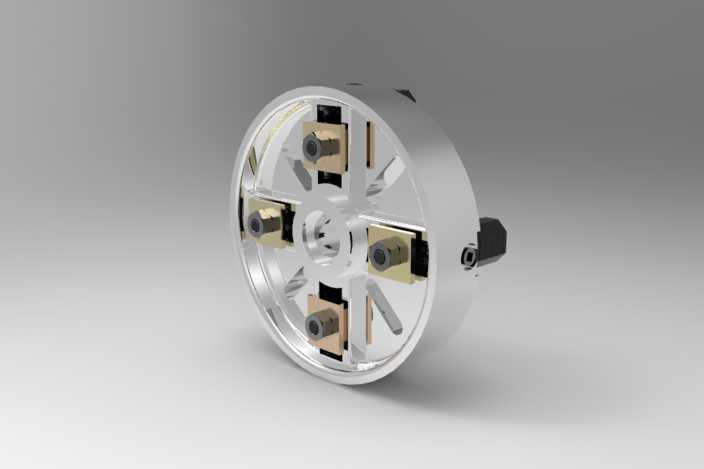

本作品为机床配套使用的四爪卡盘三维结构设计，建模过程严格遵循机械加工装夹部件的实际生产尺寸规范，在三维建模软件中完成全参数化结构搭建，完整还原了四爪卡盘的盘体、活动卡爪、驱动丝杆、锁紧定位结构等全部核心组成部件。建模阶段首先完成盘体基体的回转特征构建，精准还原盘体上的安装定位孔、卡爪导向滑槽、内部传动腔的结构细节，所有倒角、退刀槽、安装配合面的尺寸均参照通用机床卡盘的行业标准设定，保证各部件的装配间隙符合实际装夹使用的公差要求。卡爪部分采用分体式建模逻辑，分别构建卡爪基座、夹持齿面、调节锁紧位的结构，还原卡爪可沿径向滑槽独立调节的运动特性，能够适配不同截面形状工件的装夹需求，既可以夹持径向对称的圆形、正多边形工件，也可通过单爪独立调整完成不规则截面工件的找正装夹。渲染阶段采用金属材质体系，盘体主体赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原经过调质处理的机床附件金属质感，卡爪的夹持工作面赋予更高的硬度表现质感，还原高频装夹使用后的工作面金属纹理，场景采用柔和的工业产品展示布光，通过多方向柔光打光避免金属表面出现过曝反光，清晰呈现卡盘各部分的结构衔接关系，直观展示四个卡爪沿盘体径向均匀分布的对称布局，以及盘体与机床主轴连接端的定位结构细节。设计过程中充分考虑卡盘的实际使用场景，在结构设计上兼顾装夹稳定性与调节便捷性，内部传动结构的建模还原了丝杆驱动卡爪位移的传动逻辑，可直观演示卡爪同步或独立调节的运动过程，整体模型结构完整、细节详实，可用于机床装夹机构的教学演示、机床配套部件的选型参考以及相关工装设计的结构参考，完整呈现了通用机床卡盘的结构特点与工作原理。
