钻床用基础款机用虎钳结构设计

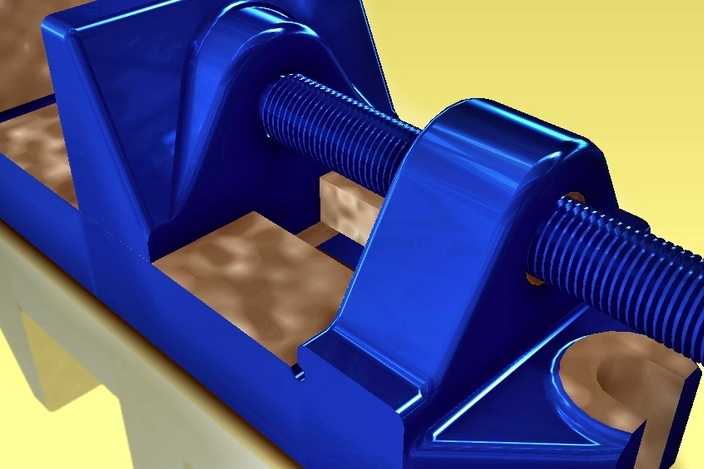

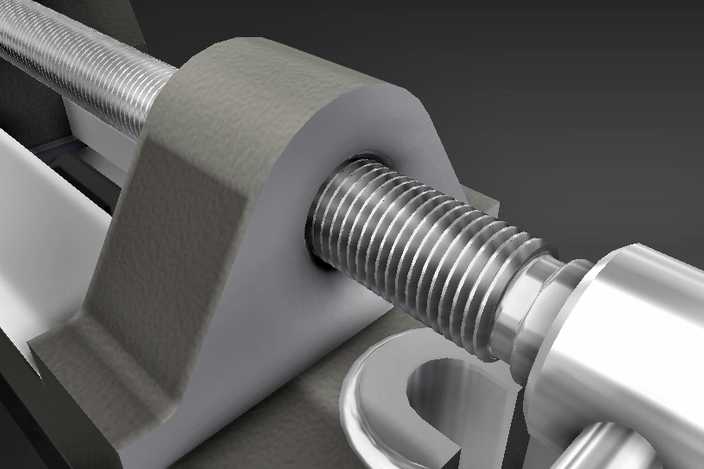

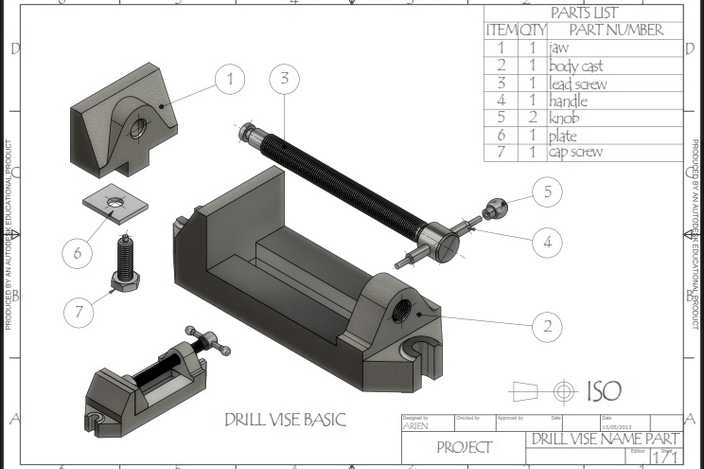

本作品为适配钻床加工使用的基础款机用虎钳三维建模设计，整体采用参数化建模思路完成全零件构建与装配验证，建模过程中严格遵循机械加工工装的实际尺寸规范，保证各零件间的配合公差符合实际生产装配要求。模型构建从固定钳身主体开始，先绘制固定钳身的截面草图，通过拉伸、切除、倒角等基础特征完成主体结构，预留出丝杠安装孔、活动钳身滑动导轨面、固定钳口安装位的结构，保证导轨面的平行度公差符合工装使用要求，为活动钳身的平稳滑动提供基础支撑。活动钳身部分同样采用草图拉伸结合特征切除的方式构建，匹配固定钳身的导轨尺寸设计滑动配合面，预留钳口安装槽与丝杠螺母的安装定位结构，保证活动钳身沿导轨滑动时无卡滞、无偏斜。传动部分的丝杠采用螺旋扫描特征完成梯形传动螺纹的构建，匹配对应规格的传动螺母结构，手柄与旋钮部分采用回转特征结合阵列特征完成防滑纹理的制作，保证手动操作时的握持摩擦力符合使用需求。钳口板部分单独建模，设计有交叉防滑齿纹结构，通过沉头螺钉分别固定在固定钳身与活动钳身的对应安装位，保证夹紧工件时不会出现打滑移位的问题。各标准件如锁紧螺钉、垫板、固定螺栓均按照对应国标参数构建，保证装配时的干涉检查完全通过。模型完成装配后添加了对应金属材质，固定钳身与活动钳身采用铸铁材质表现，丝杠、螺钉等传动与紧固件采用调质钢材质，钳口板采用淬火合金钢材质，手柄旋钮部分做发黑处理的材质表现，通过装配体爆炸视图清晰展示各零件的装配关系与对应位置，附带零件明细表清晰标注各零件的名称与数量，完整还原了基础款钻床虎钳的全部结构，可用于钻床工装的结构参考、机械原理教学演示以及相关工装的二次优化设计使用。
