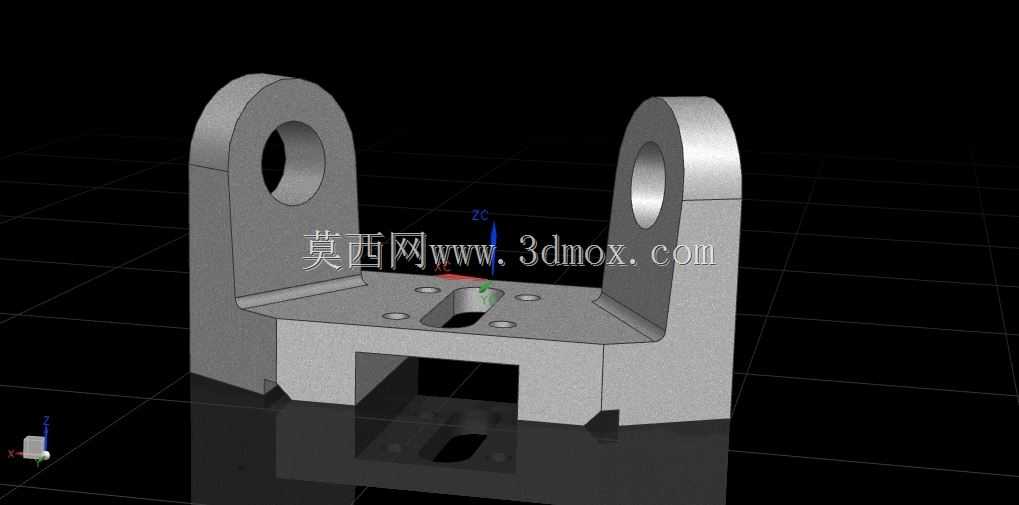

双耳式带安装孔机械支撑固定支架

该支撑固定支架是工业机械装配场景中常用的承载连接部件，主要应用于自动化生产线工位支撑、小型设备机架连接、工装夹具定位固定等场景，可作为铰接类部件的承载基座，为穿轴连接的摆动件、转动臂提供稳定的支撑基础，同时可通过底部安装面与设备机架、工作台面完成刚性固定，保障连接部位的结构稳定性。从功能特性来看，该支架采用双侧立板对称式结构，两侧立板上部开设同轴通孔，可适配对应直径的铰接销轴，为摆动类零部件提供转动支撑的安装位，立板与底部基座之间设置三角加强筋结构，可有效分散立板承受的侧向载荷与径向载荷，避免长期受载出现立板变形、孔位偏移的问题。底部基座采用中空框型结构设计，在保障整体结构刚性的前提下降低了部件自重，基座平面上开设多组定位安装孔，包含中心沉头孔与周边分布的螺栓过孔，可适配不同规格的紧固螺栓，既可以通过中心孔完成定位销的精准定位，也可以通过周边孔位完成螺栓锁紧固定，中空区域可避让安装面的凸起结构或是走线、管路排布需求，适配复杂的安装工况。在设计思路上，该支架优先保障铰接孔的同轴度精度，两侧立板采用等厚对称设计，加工过程中可一次装夹完成双侧孔位的镗削加工，有效降低孔位同轴度误差，避免销轴安装后出现卡滞、偏磨的问题；加强筋的位置与尺寸经过载荷校核，可覆盖立板受载的应力集中区域，在不额外增加过多材料的前提下提升结构抗变形能力；底部安装孔的孔距设置参考通用工业型材、标准工作台的安装孔距规范，可直接适配多数常规安装场景，无需额外进行安装面的二次打孔加工。从安装边界来看，该支架底部安装面为平整加工面，安装时需保障贴合的机架面平面度公差在合理范围内，避免基座锁紧后出现翘曲变形；双侧立板的铰接孔适配销轴直径与孔位保持间隙配合公差范围，安装时可根据转动需求添加轴套或是润滑结构，降低转动副的磨损速率；整体外形的宽度、高度尺寸适配小型铰接部件的安装空间需求，不会与周边摆动的零部件产生运动干涉，可在紧凑的设备装配空间内完成安装固定，为连接的运动部件提供稳定可靠的支撑基础，保障设备运行过程中连接部位的结构强度与运动精度。
