往复式活塞发动机连杆结构三维建模

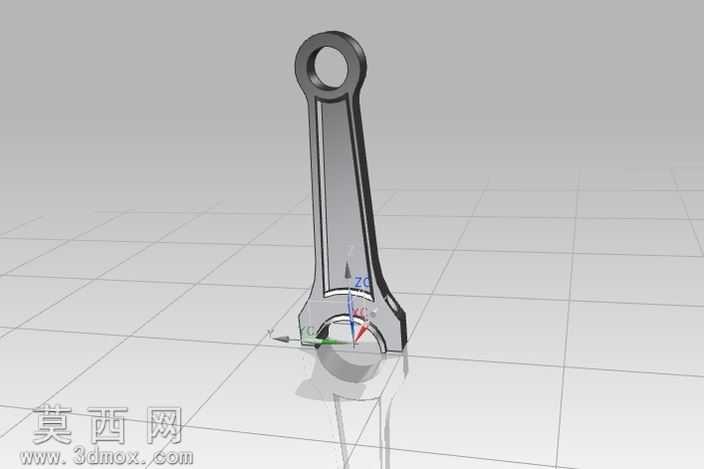

本模型为往复式活塞发动机配套连杆部件，采用NX三维软件完成全参数化建模，建模过程严格遵循内燃机连杆的实际工程设计规范，完整还原了连杆的真实结构特征。建模初期先梳理连杆的功能逻辑：连杆作为发动机核心传动构件，需要分别连接活塞与曲轴，将活塞承受的往复直线运动作用力传递给曲轴，最终转换为曲轴的旋转扭矩输出，因此建模时首先确定两端孔位的中心距作为核心尺寸基准，保证传动比的准确性。模型整体采用实体建模方式构建，小头端为整圆环形结构，用于安装活塞销与活塞组件相连，建模时对孔壁做了等厚处理，预留出衬套安装的配合余量；杆身部分采用变截面工字形结构设计，这种结构能够在保证结构强度、抗弯曲抗扭转性能的前提下，最大程度降低连杆自身重量，减少发动机运转过程中的往复惯性力，建模时通过样条曲线平滑过渡杆身与两端端头的连接区域，避免应力集中问题。大头端为剖分式分叉结构，用于包覆连接曲轴的曲柄销，建模时还原了剖分面的定位结构与螺栓安装凸台，保证与曲轴装配时的定位精度。材质渲染阶段采用锻钢金属材质，还原了连杆毛坯锻造后的哑光金属质感，对边缘倒角、加工面做了高光处理，区分出锻造毛坯面与机加工面的不同视觉效果，两端孔的内表面做了精加工面的质感表现，贴合实际零件的加工工艺特征。设计过程中充分考虑了连杆的受力特性：小头端承受活塞传递的气体爆发压力，大头端随曲轴做旋转运动，杆身同时承受往复惯性力与旋转惯性力的交变载荷，因此在结构过渡处均做了圆角优化，避免应力集中导致的零件疲劳损坏，整体模型结构完整，尺寸比例符合通用小排量内燃机连杆的设计参数，可用于发动机结构教学、装配模拟、运动仿真等场景，能够直观展示曲柄连杆机构的运动转换原理，清晰呈现连杆在动力传递过程中的功能作用。
