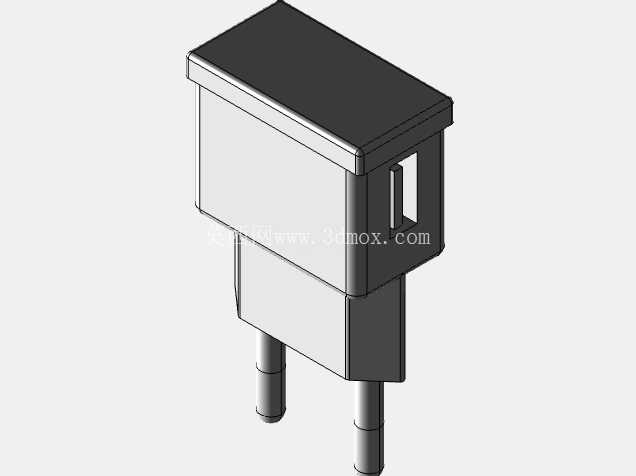

这款插墙式两脚充电器的三维结构设计,核心围绕小功率消费电子设备的取电转换需求展开,在结构落地阶段优先考虑了插墙安装的稳定性、内部元器件排布的紧凑性以及量产冲压环节的工艺可行性。从实际应用场景来看,这类充电器广泛适配小功率数码外设、小型车载附属电子装置、便携居家小电器的交流转直流供电需求,插脚采用欧规圆柱插脚标准,适配对应区域的墙面取电接口,插装后依靠插脚与插座铜片的夹持力实现整机固定,无需额外支撑结构。
设计过程中首先明确了安装边界约束:整机插装后突出墙面的厚度控制在合理范围,避免占用相邻插座位的安装空间,插脚的伸出长度、中心距严格遵循对应安规标准的尺寸要求,插脚根部与壳体的衔接处做了限位凸台结构,插装到位后凸台端面与插座面板贴合,避免长期插拔受力导致插脚歪斜、壳体开裂。壳体采用上下扣合的分体结构,上壳为平面顶面,可做丝印标识区域,下壳集成插脚固定位,上下壳的扣合边做了错位止口设计,既可以提升装配后的配合精度,也能在超声焊接环节保证焊线均匀贴合,避免出现壳体缝隙不均、焊接溢料的问题。
从功能结构来看,壳体内部预留了PCB板安装卡槽、高压区隔离挡墙、输入输出线走位空间,插脚与内部PCB的连接位预留了焊片固定槽,避免插脚转动导致的焊盘脱焊问题。壳体侧面预留了输出线出线缺口,缺口处做了圆弧过渡,避免长期弯折导致线材外皮破损。考虑到量产环节的冲压工艺适配,壳体的所有外观面拔模角度统一控制在1.5度,筋位厚度不超过主体壁厚的三分之二,避免注塑环节出现缩痕、翘曲问题,插脚固定位的嵌件注塑结构做了周向滚花卡位,保证金属插脚与塑胶壳体的结合强度,满足数千次插拔的受力要求。
结构校核阶段重点验证了插墙状态下的受力情况:当充电器单侧受到侧向磕碰力时,插脚根部的加强筋结构可以将受力分散到整个下壳平面,避免应力集中导致的壳体破裂;上下壳扣合后的超声焊接深度预留0.3mm,既保证焊接后的连接强度,也不会因为焊接过深导致内部元器件被挤压。壳体的边角全部做了R1.5以上的圆角处理,既符合消费电子产品的外观安全要求,也能避免模具加工、量产组装环节的锐边划伤问题。内部的高压隔离挡墙高度满足安规爬电距离要求,挡墙与壳体内壁的衔接处做了加强筋连接,避免注塑成型后挡墙出现变形偏移,影响高压隔离效果。
在安装适配性上,这款充电器的整体外轮廓尺寸经过多轮迭代优化,在容纳下常规小功率电源方案所有元器件的前提下,尽可能压缩整机体积,插脚的位置设置在壳体下部居中位置,插装后整机重心落在插脚支撑范围内,不会因为重心偏置导致插脚长期受力变形。出线位的方向设置在壳体下端,插装后输出线自然向下垂落,不会出现线材弯折顶到墙面的问题。壳体表面的分型线设置在侧面居中位置,后续做表面晒纹处理时可以很好隐藏分型线痕迹,提升外观质感。所有卡扣、焊接筋的位置都避开了内部元器件的安装区域,组装时可以先将插脚、PCB板预装在下壳对应位置,再扣合上壳完成超声焊接,整个装配流程无需额外螺丝固定,有效提升量产组装效率,降低物料成本。
