大型往复设备用十字头组装三维结构设计

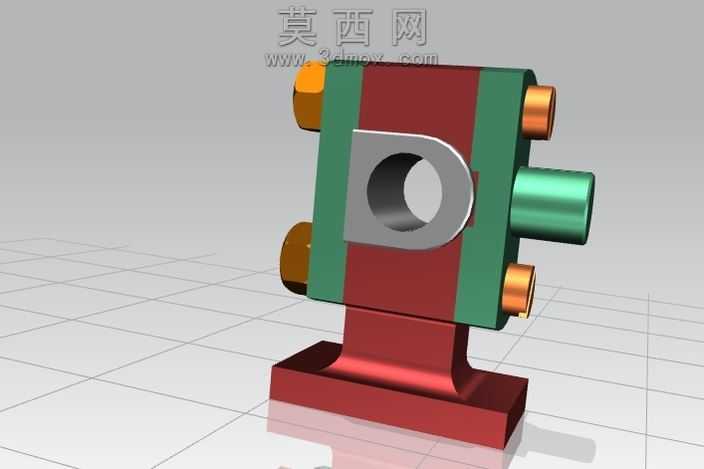

本十字头组装三维模型采用NX软件完成全参数化建模与渲染输出，建模过程严格遵循往复式动力机械的部件配合公差要求，先完成各分体零件的独立建模，再通过装配约束完成整体组装，完整还原十字头的实际工作结构形态。模型主体底座采用一体化支撑结构设计，建模时通过拉伸、拔模、圆角过渡命令完成底座与立柱衔接部位的顺滑处理，避免应力集中的结构缺陷，该部位赋予哑光红色金属材质，模拟铸钢件的表面质感，渲染时添加细微的磨砂纹理参数，还原铸件表面的细微粗糙质感。中间主体的滑履部分采用对称式结构设计，两侧设置绿色的导向配合面，建模时严格保证两侧导向面的平行度公差，该部位赋予耐磨合金材质，添加轻微的金属反光参数，模拟导向面经过精加工后的光滑金属质感。中间的十字头销孔部位采用加厚镶块式结构，建模时通过同轴度约束保证销孔与两侧导向面的垂直度，该部位赋予银灰色金属材质，模拟锻钢件经过精加工后的亮面金属效果，渲染时添加环境反射参数，突出销孔内壁的加工精度。主体四周的连接柱采用差异化直径设计，分别对应不同的外接部件连接需求，其中横向伸出的圆柱为活塞杆连接端，其余四个短圆柱为滑块导向销安装位，各圆柱部位分别赋予铜质与钢质材质，通过不同的金属色泽区分不同功能的零件，渲染时调整金属粗糙度参数，区分铜件的暖调金属质感与钢件的冷调金属质感。整体装配过程采用从下到上的装配逻辑，先固定底座部件，再依次装配滑履主体、销孔镶块、各连接柱部件，所有配合面均添加重合、同轴心约束，保证装配体无干涉问题。渲染场景采用浅灰色网格地面作为承载，添加柔和的环境漫反射光源，在模型底部生成自然的投影与倒影效果，清晰展现各部件的装配层次与结构关系。该十字头结构主要用于大型往复式发动机与活塞往复式压缩机中，建模时重点还原其消除侧向压力的核心功能结构，通过对称式导向设计将活塞运行过程中的侧向力传递到机身导轨，保证活塞杆始终沿轴向做直线往复运动，减少活塞与气缸壁的偏磨问题，模型完整保留了各部件的装配间隙与配合关系，可用于结构原理演示、装配教学以及后续的工程分析参考。
