船用号笛支架组件结构设计

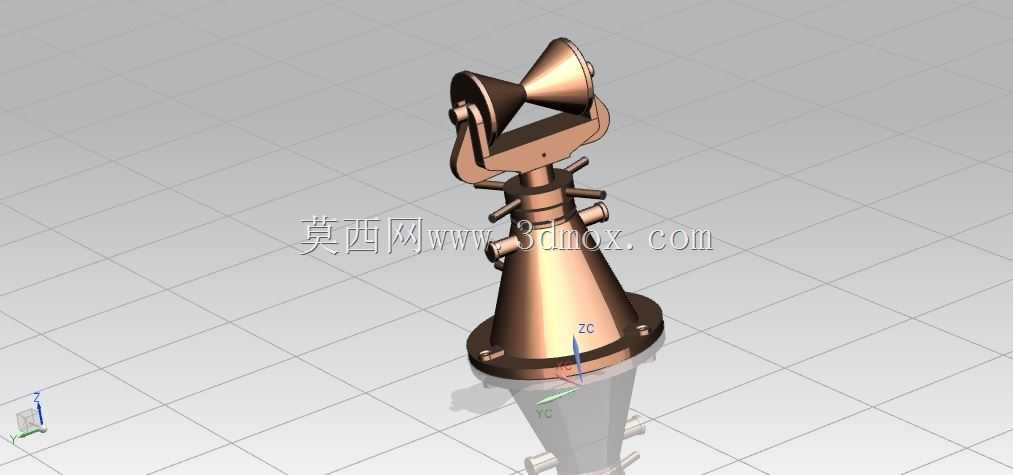

该支架组件是船舶声光信号系统中用于固定安装号笛的专用支撑构件，主要应用于各类内河、远洋船舶的上层驾驶甲板、信号桅区域，也可适配港口趸船、海上作业平台的信号设备安装场景，核心作用是为号笛提供稳定的安装基准，同时预留角度调节余量，保障号笛发声方向符合海事信号规范的覆盖要求，避免船舶航行、靠泊过程中因设备晃动、移位导致信号传递失效，规避航行安全风险。从功能特性来看，该支架采用下粗上细的锥台形主体承力结构，底部设置带安装孔的圆形法兰基座，可通过螺栓紧固件与甲板预埋底座或桅顶安装平台牢固连接，锥台结构相比等径直杆具备更优的抗风阻、抗振动性能，能够承受海上高盐雾、强阵风环境下的持续载荷，减少船舶航行颠簸带来的结构共振。支架上部设置铰接式夹持锁紧结构，可适配不同外径规格的号笛筒体，铰接结构支持号笛在俯仰方向进行一定角度的调整，调整到位后通过侧部的锁紧销件完成固定，满足不同安装位置下的声信号朝向校准需求；支架中部周向设置的多个凸耳结构，可用于绑扎号笛的供电线缆、气路管线，避免管线在风力作用下晃动磨损，同时也可作为辅助吊装点位，方便设备安装时的高空对位作业。在设计思路上，该支架优先考虑海事环境的耐候性需求，整体结构无多余的积水平台、窄缝死角，锥面设计可让雨水、海浪溅起的积水自然滑落，减少盐分残留堆积造成的结构腐蚀；所有铰接转动部位均预留了润滑加注间隙，可在长期户外使用过程中定期补充润滑脂，避免锈蚀卡滞导致角度调节功能失效。安装边界方面，底部法兰的安装孔位按照船用标准安装基座尺寸匹配设计，安装时无需对原有基座进行额外打孔改造，支架整体高度控制在合理区间，既保证号笛安装后超出周边遮挡物的高度要求，满足声信号无遮挡传播的条件，又不会因过高导致重心上移，影响整体结构的抗风稳定性，支架上部的夹持范围覆盖常规船用号笛的筒体直径区间，可直接适配多数主流规格的船用号笛安装，无需额外制作转接配件。
