插齿加工配套工具组件三维结构设计

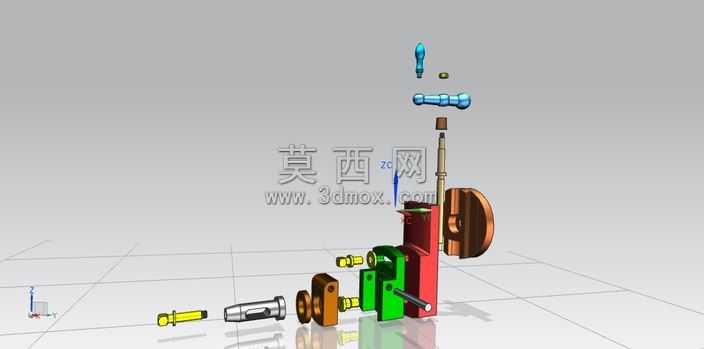

本套插齿工具集三维模型采用NX平台完成全参数化建模，整体以爆炸视图形式呈现各组成零件的装配关系与空间排布，清晰展示了插齿加工配套工装的完整结构。建模过程中首先对核心功能部件进行基准定位，以插齿刀具的运动轴线为全局装配基准，依次完成刀杆、锁紧组件、定位基座、调节螺栓、传动连接件等零件的特征构建：针对金属切削类零件的外观特性，为刀体、螺栓等钢制零件赋予了高反光金属材质，模拟淬火处理后的硬质合金表面质感，为绝缘调节件、操作手柄等部件赋予了差异化的非金属材质，通过色彩区分不同功能模块，便于快速识别零件用途。结构设计上充分考虑插齿加工的实际工况，各连接部位预留了合理的装配公差，锁紧螺栓的位置排布符合人工操作的施力角度，定位基座的安装面做了平整化处理，保证与机床主轴连接时的同轴度要求，传动部件的衔接处设计了防松结构，避免高速切削过程中出现零件松动偏移。渲染阶段采用了工作室均匀光照环境，添加了柔和的地面阴影效果，既完整呈现各零件的轮廓细节，又不会因过强反光丢失结构特征，爆炸视图的拆分距离经过反复调整，既保证每个零件都能完整展示，又能直观体现零件间的装配对应关系，让查看者可以快速理解整套工具的组装逻辑。设计思路围绕插齿加工的实际使用需求展开，覆盖了从刀具装夹、位置微调、锁紧固定到动力传输的全流程功能部件，各零件的尺寸比例严格参照通用机床附件的行业标准设定，可直接用于插齿工装的结构参考、教学演示以及加工工艺方案的验证，帮助设计人员快速理解插齿工具的工作原理与装配要点，为同类工装的改型设计提供直观的三维参考依据。
