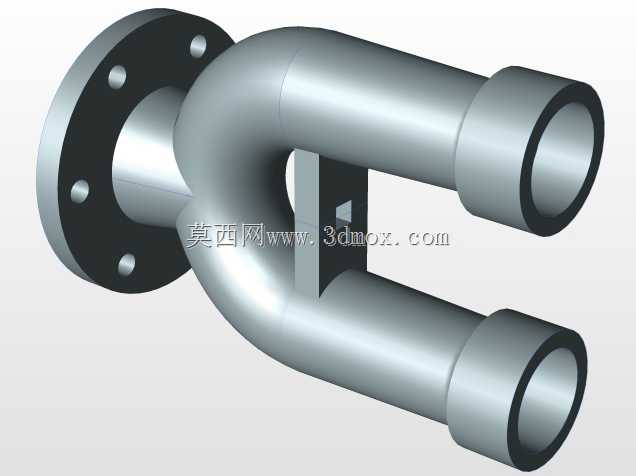

带法兰双出口弯式流体管路连接件

该款管路连接件主要应用于工业流体输送系统中，可在液压管路、给排水管网、化工介质输送管线、气动控制系统等场景下使用，能够实现单路输入向双路输出的介质分流，同时通过弯管结构改变介质流向，适配安装空间受限、管路走向需要弯折调整的布设需求，避免管路额外拼接带来的密封风险与流阻损耗。从实际用途来看，这款连接件可承接上游法兰端接入的主路介质，将介质均匀分流至两个平行布置的输出端口，分别输送至不同的下游功能支路，在冷却循环系统、润滑供油回路、低压气体分配管路中都能发挥稳定的分流导流作用，减少管路系统中接头的使用数量，降低管路泄漏的概率。产品功能特性上，法兰端采用标准多孔法兰盘结构，可与对应规格的法兰管路通过螺栓实现紧固连接，密封面贴合紧密，能够承受对应工况下的管路压力；两个输出端口采用等径直筒结构，可适配同规格的套接式管路连接，安装便捷；弯管部位采用大曲率圆弧过渡设计，能够有效降低介质流经弯折处的局部阻力，减少介质紊流带来的压力损失与管路振动，同时避免介质内杂质在弯折处沉积堵塞管路；中间设置的加强筋结构连接弯管主体与两个平行输出管段，能够提升整体结构刚性，降低管路充压时产生的形变，提升长期使用的结构稳定性。设计思路上，这款连接件优先考虑管路布设的空间适配性，将双输出端口平行同向布置，法兰输入端与输出端呈垂直走向，能够在狭小的设备内部空间完成管路的转向与分流，无需额外搭配弯头与三通接头进行拼接，减少管路装配的工序；整体壁厚均匀，在保证结构强度满足管路压力要求的前提下，尽可能控制整体重量，降低管路系统的整体负载；过渡圆弧的曲率经过优化，在控制整体外形尺寸的同时保证流道顺畅，兼顾空间占用与介质输送效率。外形尺寸与安装边界方面，法兰端的安装孔位按照对应通径的标准法兰尺寸排布，安装时需预留法兰盘直径对应的平面操作空间，方便螺栓的紧固操作；两个输出端口的中心距保持固定，安装时需保证下游对接管路的端口中心距与该尺寸匹配，避免强行对接产生装配应力；整体弯管的外轮廓尺寸紧凑，安装时需在弯管外侧预留少量间隙，避免与周边设备构件产生干涉，保证安装后管路有足够的运维操作空间。
