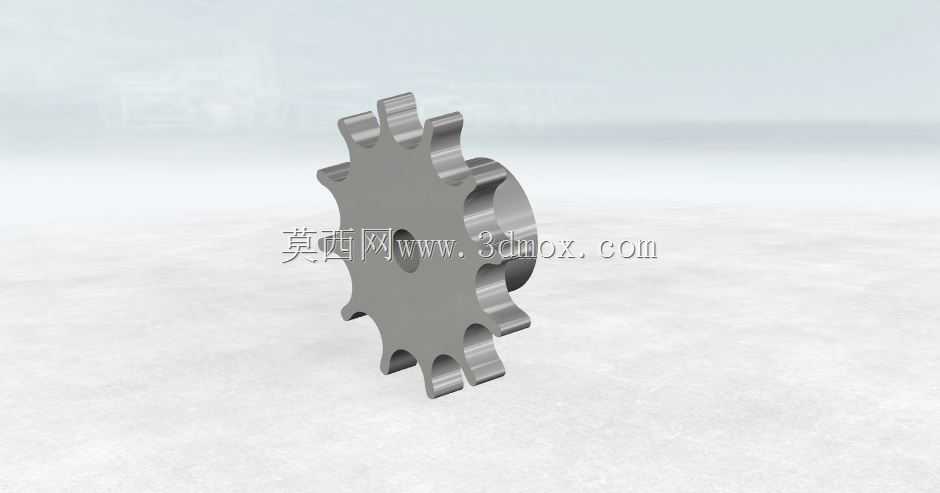

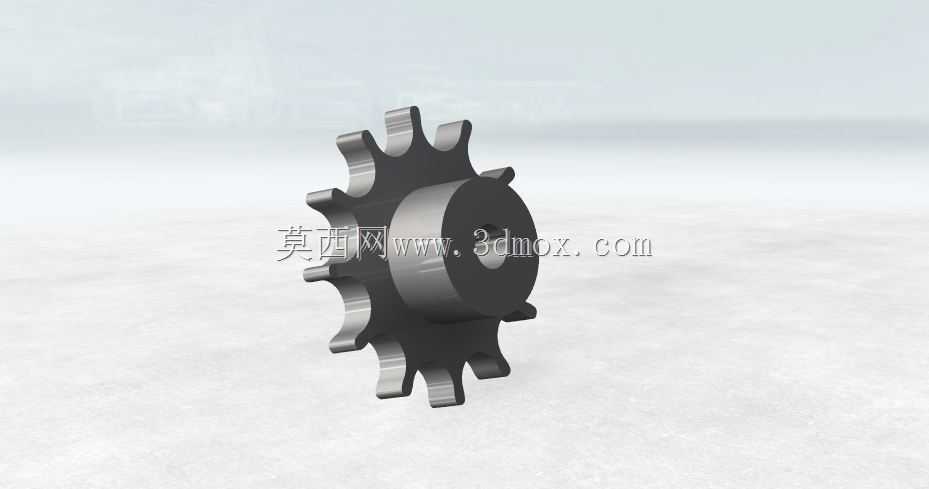

16B规格工业传动链轮结构设计

这款链轮是链传动系统中的核心啮合零件，主要适配16B系列标准滚子链条，广泛应用于矿山输送设备、农业收获机械、工业自动化生产线、物流分拣输送系统、重型摩托传动机构以及各类需要大扭矩远距离传动的工业设备场景中。在实际工况里，链轮通过轮齿与链条滚子的精准啮合，将主动轴的旋转扭矩平稳传递至从动端，相比带传动具备传动比精准、无弹性滑动、重载下不打滑、传动效率高的优势，能够在多粉尘、高湿度、温差波动大的恶劣工业环境下长期稳定工作，有效降低传动系统的维护频次。

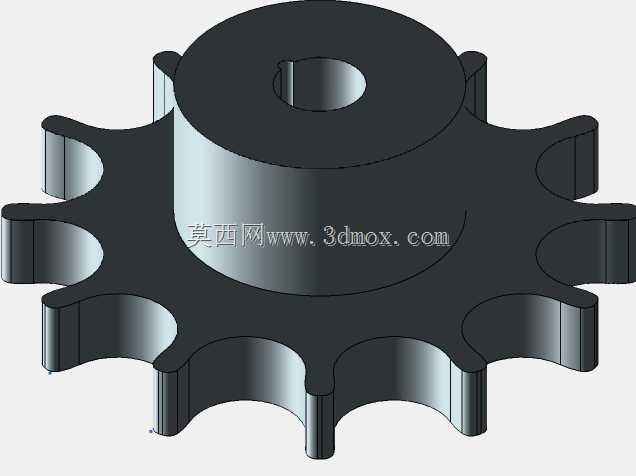

从产品功能特性来看，这款链轮采用凸台轮毂式结构设计，中心设置标准通孔用于穿装传动轴，轮毂部分预留了键槽安装位，可通过平键实现与轴的周向固定，避免传动过程中链轮与轴发生相对转动，保障扭矩传递的可靠性。轮齿部分采用渐开线齿形优化设计，齿廓经过平滑过渡处理，啮合过程中能顺畅引导链条滚子进入与退出齿槽，大幅降低啮合冲击与运行噪音，减少链条与轮齿的磨损量，延长整套传动副的使用寿命。轮盘与轮毂之间采用大圆角过渡结构，有效降低应力集中系数，提升链轮在交变重载工况下的结构强度，避免轮根断裂的失效风险。

在设计思路层面，这款链轮严格遵循链传动的啮合标准，齿距、齿顶圆直径、齿根圆弧半径等核心参数均匹配对应链条的尺寸规格，保证啮合时滚子与齿槽的贴合度，既不会因齿距偏差出现卡链、跳齿问题，也不会因间隙过大造成传动冲击与异响。轮毂的轴向长度经过合理设计，既保证了与传动轴的足够配合接触面积，避免轴孔配合面压溃失效，又控制了整体重量，减少传动系统的转动惯量，降低设备启动与变速过程中的能量损耗。

从安装边界来看，这款链轮的轴向安装尺寸适配常规传动轴的装配空间，轮毂端面可加装锁紧挡圈或轴端压板实现轴向定位，防止运行过程中链轮发生轴向窜动。安装时需保证两配对链轮的共面度，避免链条出现偏磨、掉链问题，同时预留出链条张紧调节的安装余量，方便后期维护时调整链条张紧度，保障传动系统长期平稳运行。
