外啮合齿轮泵结构装配三维数模

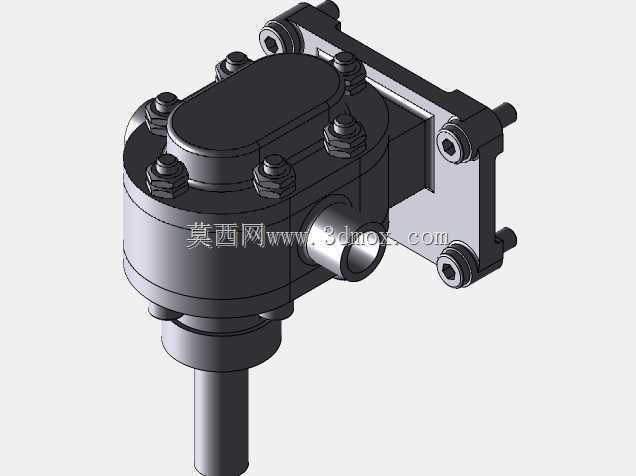

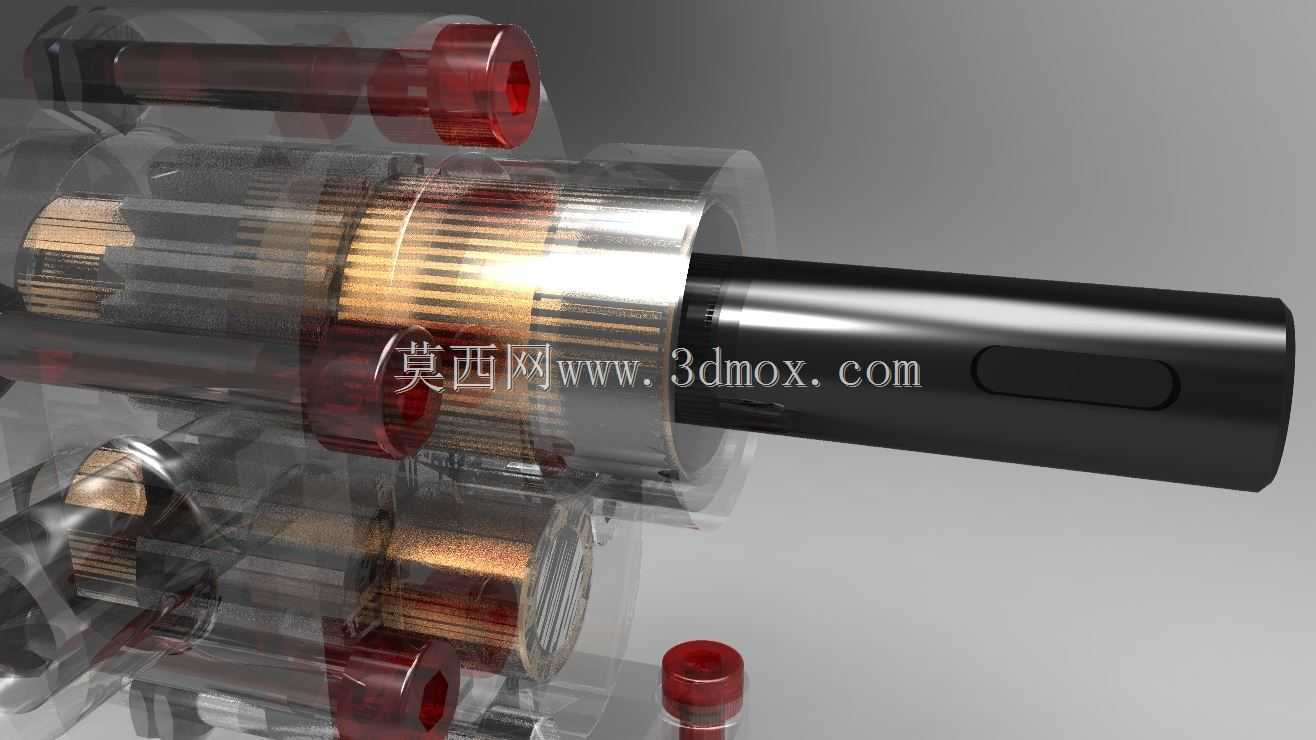

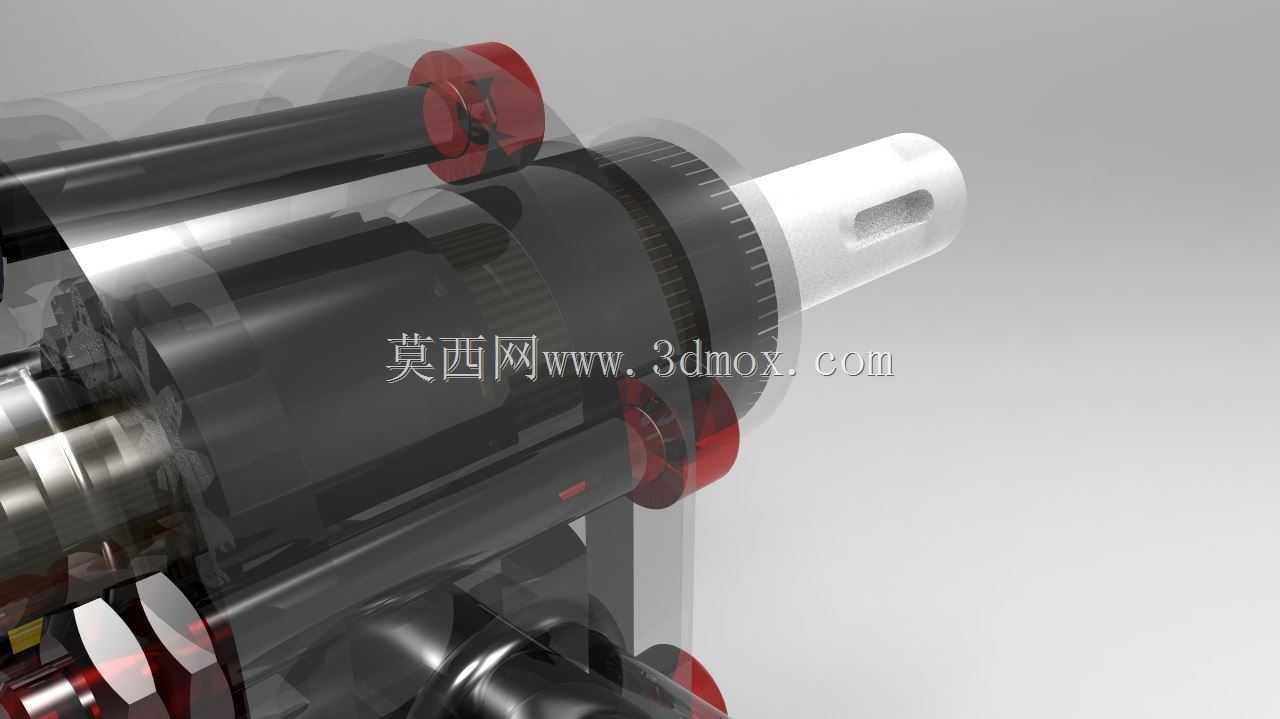

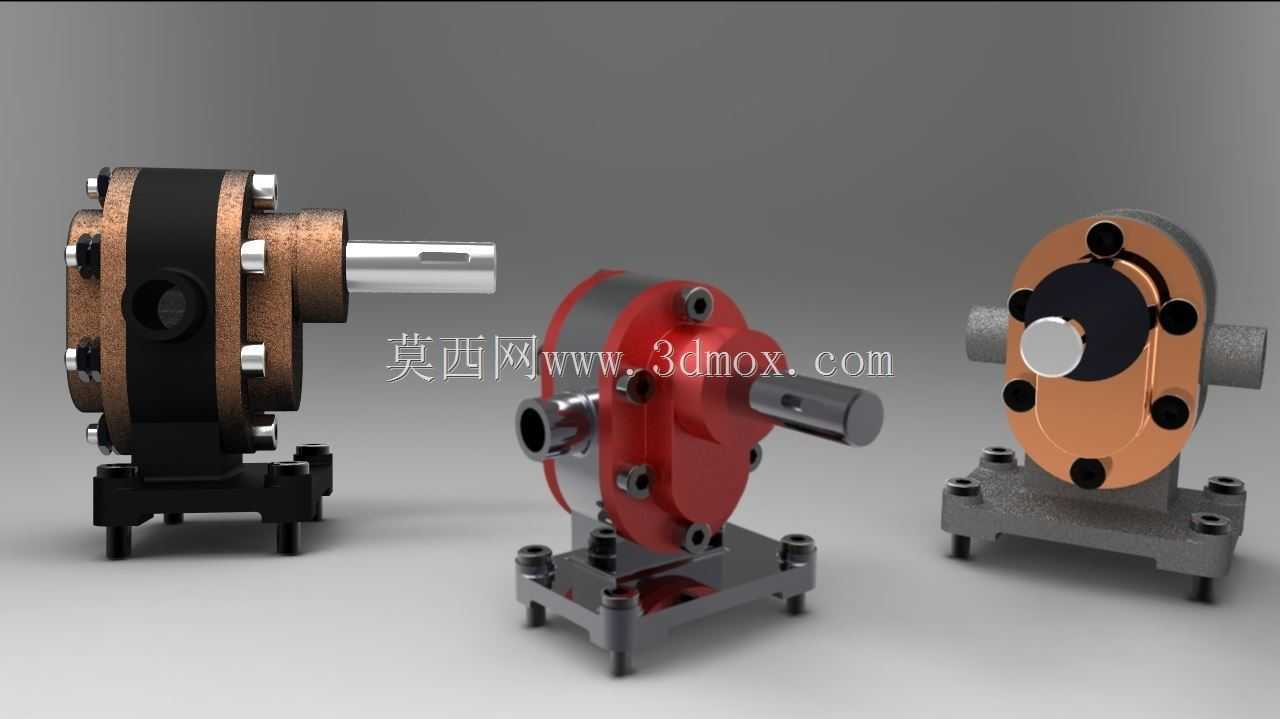

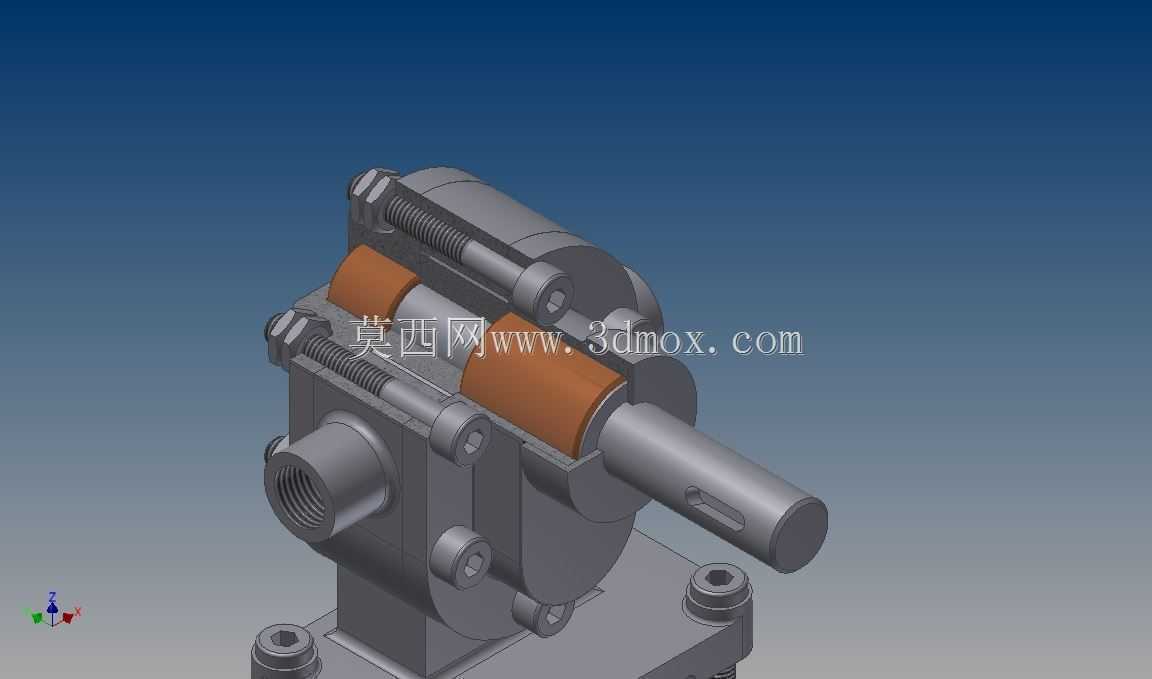

这款齿轮泵的三维数模完整还原了外啮合齿轮泵的核心装配关系，覆盖泵体、主从动齿轮、传动轴、端盖、密封组件等全部核心零件，建模时严格遵循液压元件的常规配合公差要求，齿轮啮合侧隙、轴与轴承的配合间隙、端面密封的压缩量都按照实际量产产品的参数设定，可直接用于液压系统原理演示、装配工艺模拟、零部件干涉检查等场景。在机床液压站、小型工程机械润滑系统、轻工设备流体输送回路中，这类齿轮泵常作为动力源提供稳定压力油，依靠一对啮合齿轮的容积变化实现吸油与压油动作，相比叶片泵、柱塞泵，它结构简单、抗污染能力强，对油液清洁度要求更低，适合中低压工况下的连续运转。从结构设计逻辑来看，泵体采用整体式铸铁壳体的常规构型，进油口与出油口布置在泵体同侧端面，安装时可直接通过法兰对接管路，无需额外调整管路走向；主动轴伸出端设置骨架油封与防尘圈组合密封，避免泵内压力油泄漏同时阻挡外界粉尘进入泵腔，齿轮采用渐开线直齿构型，齿宽与齿顶圆的比例匹配常规10-25MPa中低压工况的排量需求，端盖与泵体之间设置定位销保证装配同轴度，螺栓孔的位置分布避开了齿轮啮合的高压区，避免长期受压出现连接变形。数模中所有零件的装配边界都做了明确约束，传动轴的伸出长度、轴端键槽尺寸、安装法兰的螺栓孔中心距都符合行业通用安装尺寸规范，选型时可直接匹配标准Y系列电机的输出轴尺寸，无需额外加工转接法兰；泵体的外形轮廓做了圆角过渡处理，避免应力集中，进出油口的通径尺寸匹配常规液压管路的接头规格，安装时可直接选用标准管接头完成连接。建模过程中对齿轮的啮合区域做了动态干涉校验，确保齿轮在全回转过程中不会出现齿面卡滞，端盖的卸荷槽位置也按照实际液压补偿原理做了对应设计，可有效降低齿轮啮合时的困油现象，减少运转过程中的振动与噪声。整个模型的装配层级清晰，可单独拆解每个零件查看结构细节，也可用于生成工程图纸、做有限元受力分析的基础数模，对于刚接触液压元件设计的工程师来说，可通过该模型快速理解齿轮泵的工作原理与装配逻辑，也可作为液压系统集成时的占位模型完成整体布局设计。
