IMO E4型三螺杆泵完整结构设计

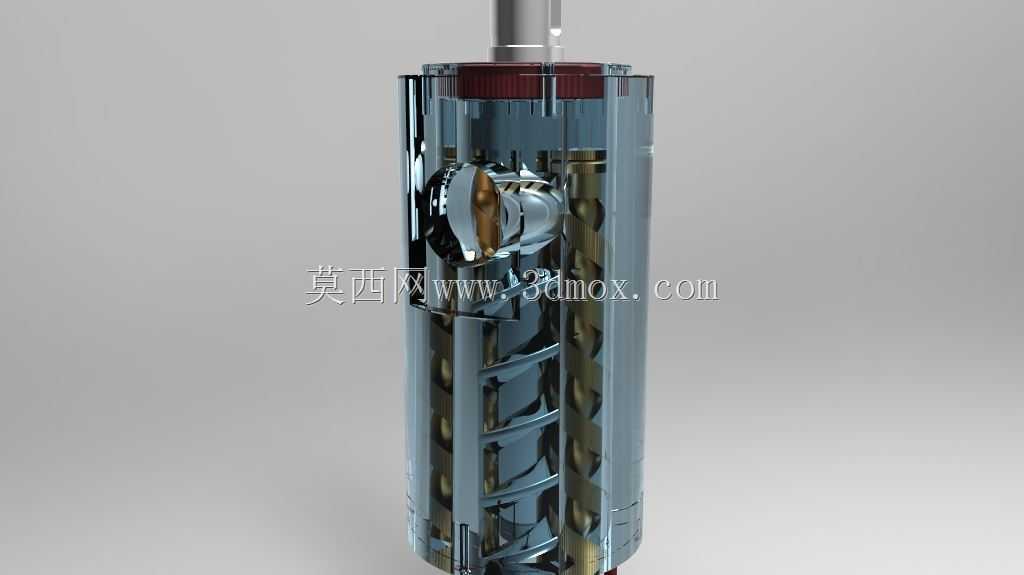

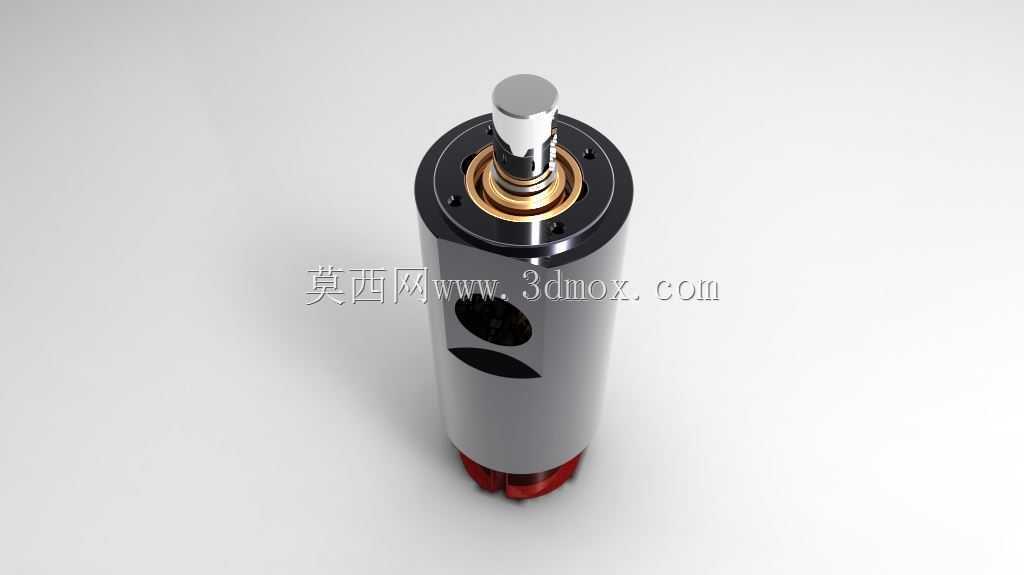

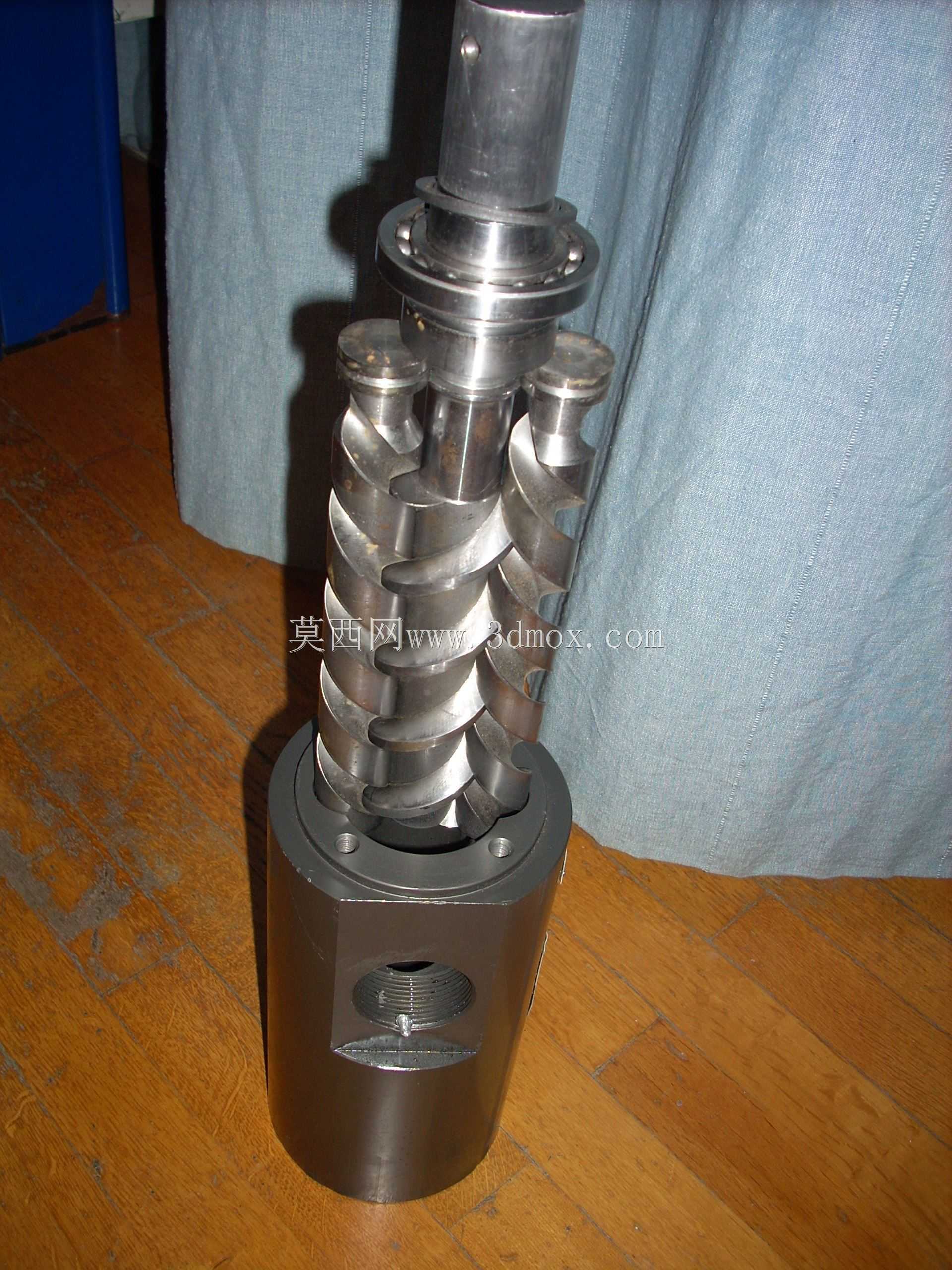

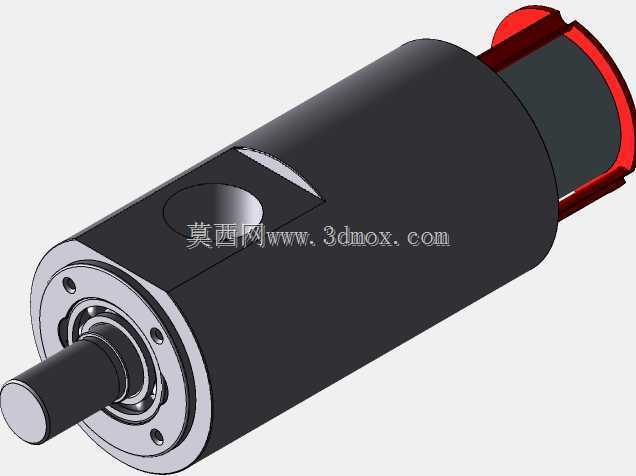

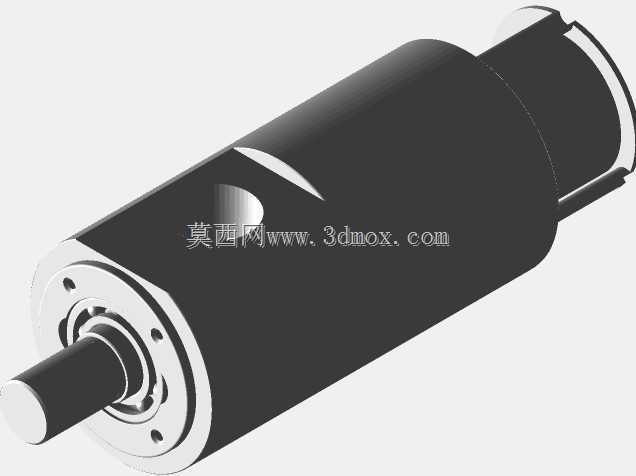

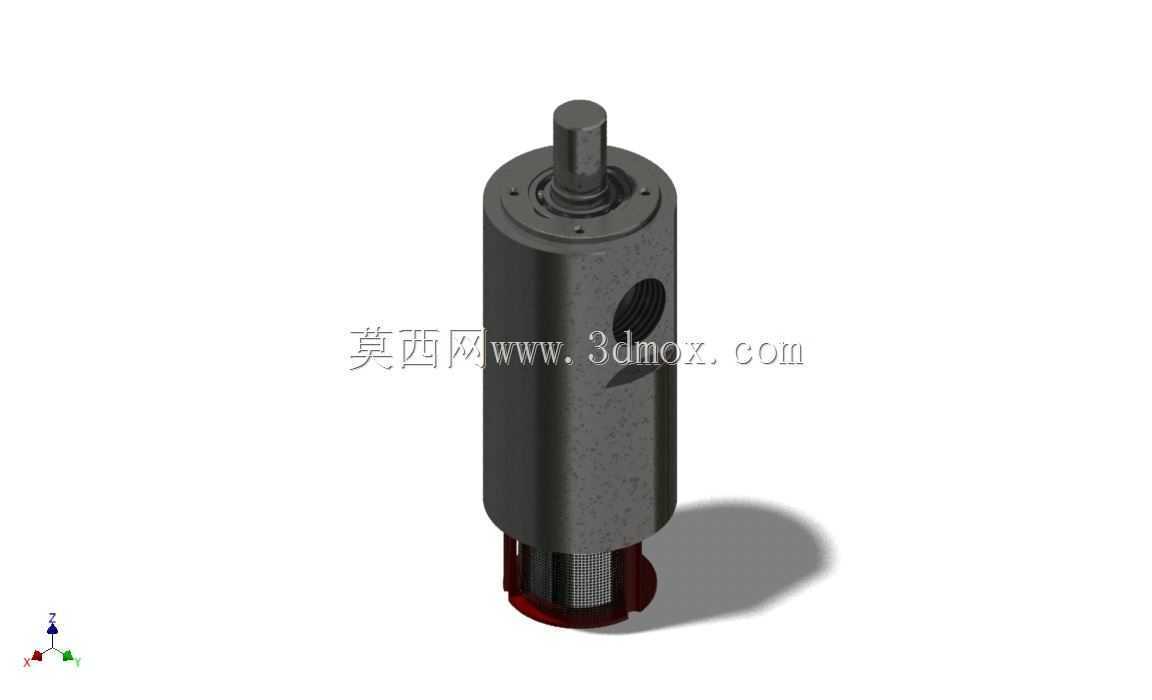

在液压润滑、燃油输送、精密流体增压这类对介质输送脉动要求极低的工业场景里，三螺杆泵的应用占比一直居高不下，这款IMO E4型三螺杆泵的结构设计，完全围绕实际工况的安装与运行需求展开。从实际安装边界来看，该泵采用圆柱型直筒主体结构，进出油口开设在泵体筒身侧部，轴伸端从泵体上端面伸出，可直接通过法兰对接驱动电机或传动联轴器，底部采用端盖密封结构，安装时不需要额外设计复杂的支撑座，仅需通过泵体上预设的安装孔位即可完成固定，适配绝大多数工业设备的紧凑型安装空间，不会出现与周边管路、结构件干涉的问题。从功能特性上看，这款泵属于容积式转子泵范畴，依靠三根螺杆在泵衬套内的啮合形成连续变化的密封容腔来实现介质输送，运行时流量脉动极小，噪声远低于同参数的齿轮泵、叶片泵，同时自带的过滤组件设置在进液侧，可提前拦截介质内的硬质颗粒，避免螺杆啮合面被划伤，延长核心部件的使用寿命，适合输送润滑油、液压油、轻质燃油这类无固体颗粒的洁净流体，在机床润滑系统、燃油锅炉供料系统、液压动力单元中都能直接适配。设计过程中，核心的啮合副结构是重点，三根螺杆的型线匹配直接决定泵的容积效率，本次设计完整还原了主体结构、过滤组件、三根啮合螺杆的全部细节，针对螺杆与衬套的配合间隙、轴伸端的密封结构、进出油口的通径匹配都做了对应还原，需要注意的是，两根从动螺杆上的凹槽与主动主轴的凹槽啮合匹配部分，在实际建模时需要根据加工公差做微量调整，避免出现装配干涉，实际生产中该部分的型线精度需要靠专用螺杆磨床来保证，建模时的间隙预留需要结合实际加工精度来设定。从结构组成来看，该泵拆解后可分为泵壳主体、主动螺杆、两根从动螺杆、衬套、进液过滤器、轴端密封组件、底部端盖几个部分，每个部件的配合公差都有对应的设计考量，比如衬套与泵壳采用过盈配合，避免高压介质从配合面泄漏，螺杆两端的支撑轴颈采用滑动轴承结构，依靠输送的介质自身实现润滑，不需要额外添加润滑脂，减少后期维护工作量。在设备选型适配时，可直接根据该模型的安装尺寸对接管路通径、驱动轴的连接尺寸，不需要反复测绘实物，能大幅缩短液压系统、润滑系统的设计周期，建模时也可直接参考该结构的螺杆啮合逻辑，调整螺杆导程、泵体长度来适配不同流量、压力的工况需求。
