带倒挡机构立式双缸蒸汽动力装置

这款立式双缸带倒挡的蒸汽动力装置，在小型蒸汽动力应用场景中有着明确的适配方向，常见于复古动力演示装置、小型船舶模型动力单元、工业科普展陈设备以及老式机械复刻项目中，能够为需要正反转切换的蒸汽动力负载提供稳定的动力输出。从实际用途来看，它区别于普通单缸蒸汽机的核心点在于集成了倒挡齿轮结构，无需额外加装外置换向阀组即可实现输出轴的正反转切换，大幅简化了整套动力系统的管路与控制逻辑，在空间受限的小型动力安装场景中优势十分明显。

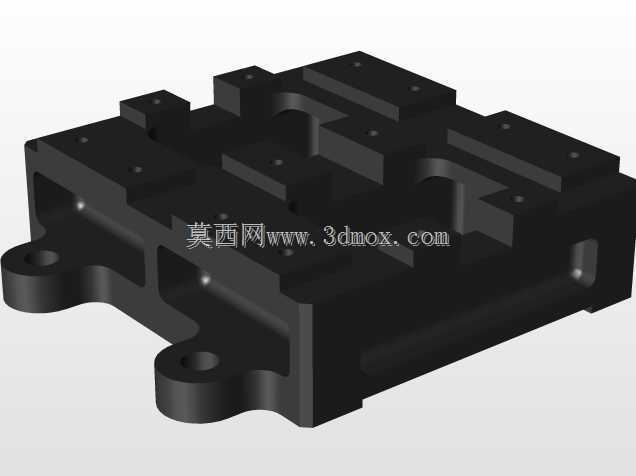

设计过程中首先考虑的是立式布局的空间利用率，双缸竖向排布的结构能够将整机的安装投影面积压缩到最小，底部的安装基座预留了标准的螺栓固定孔位，安装边界清晰，不需要额外设计转接支架即可直接固定在安装台面上，基座采用厚重的实体结构，能够抵消双缸往复运动产生的振动，保证整机运行时的稳定性。倒挡机构的设计采用了滑移齿轮换向的结构逻辑，通过拨叉控制齿轮组的啮合位置切换动力传输路径，相比传统的蒸汽阀换向结构，机械换向的可靠性更高，不会因为蒸汽冷凝水或者管路密封问题出现换向失效的情况，同时换向操作的响应速度更快，只需要很小的操作力即可完成挡位切换。

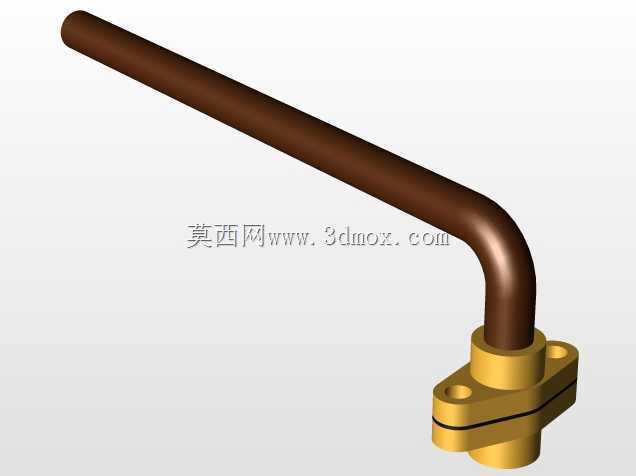

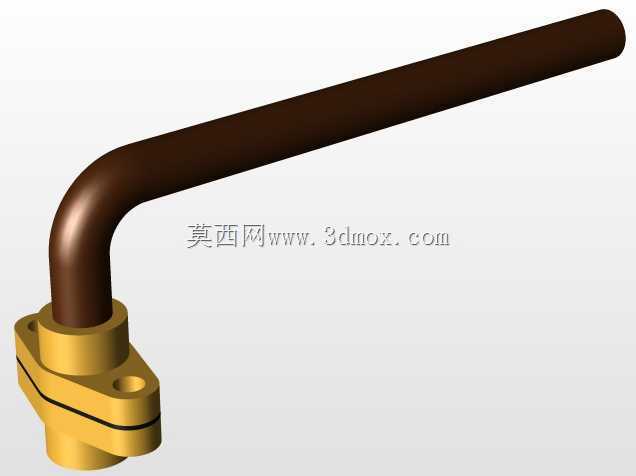

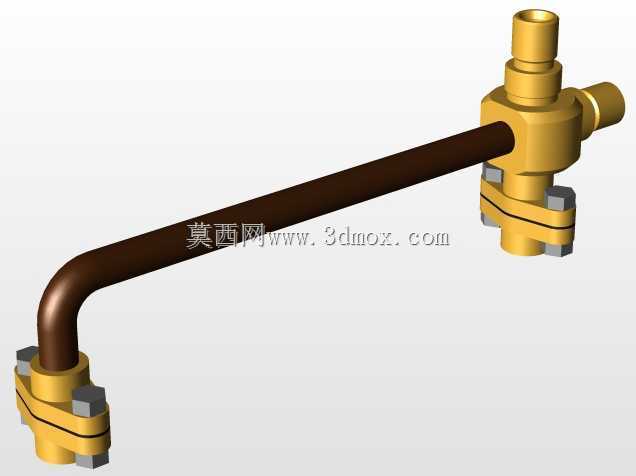

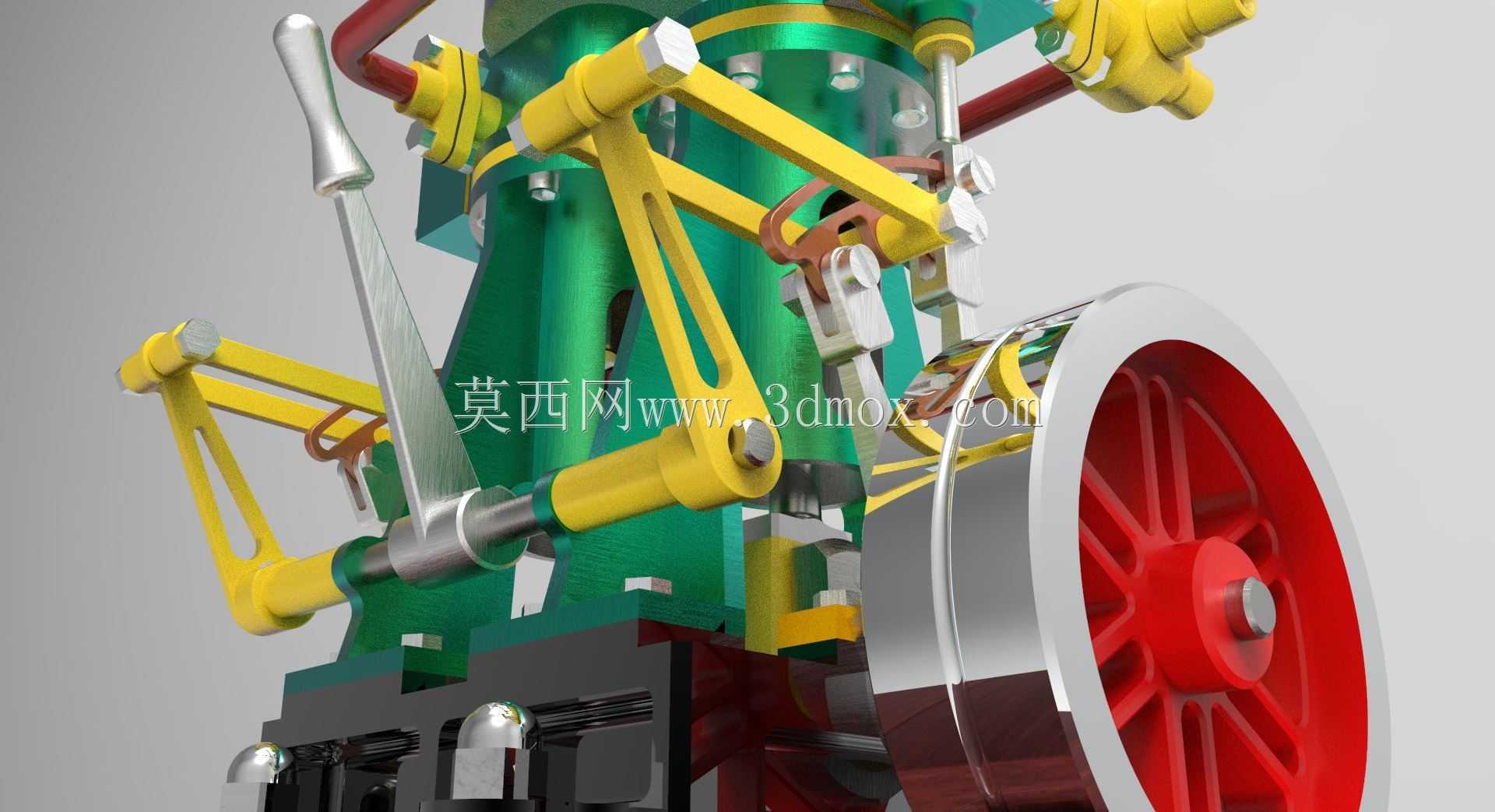

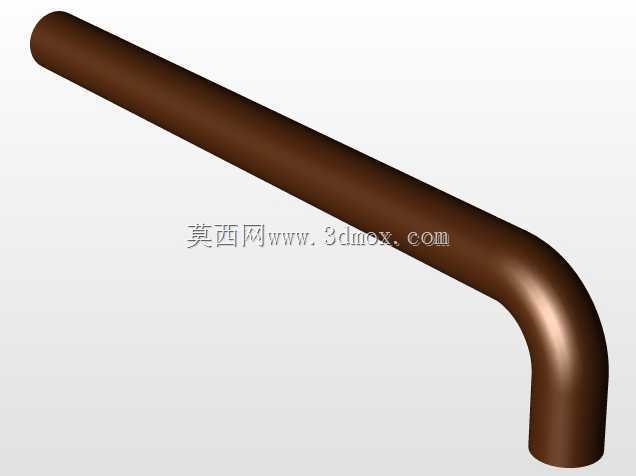

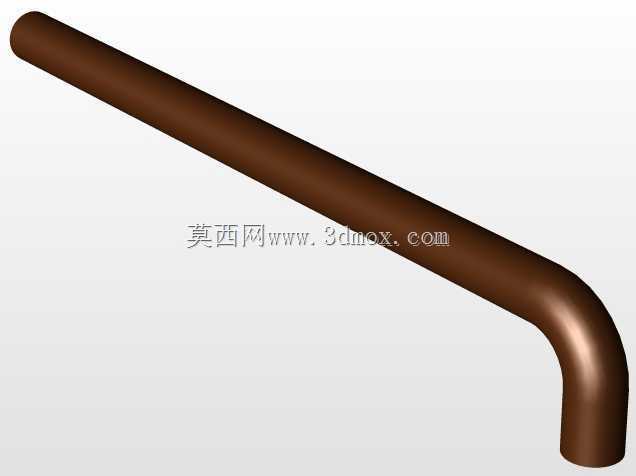

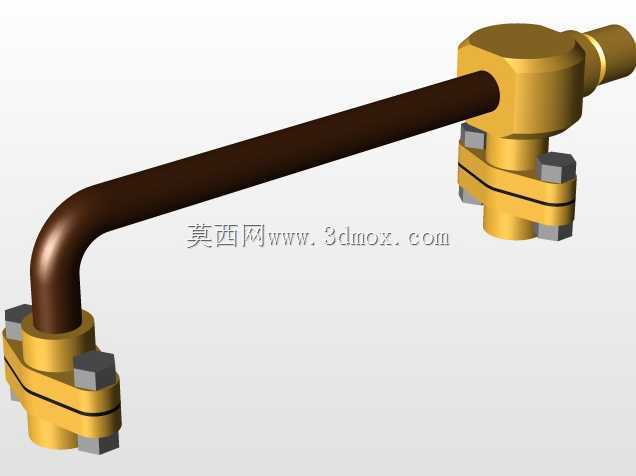

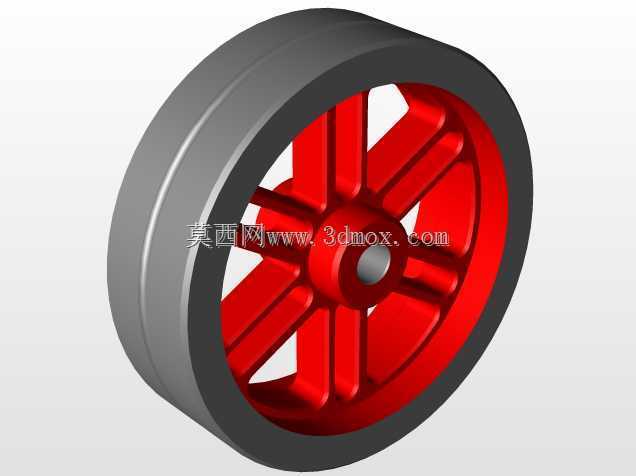

整机的功能特性上，双缸错相位布置的结构能够让动力输出的扭矩波动大幅降低，单缸蒸汽机在活塞上下止点位置会出现动力死点，双缸90度相位差的曲轴布局能够让两个气缸的动力输出形成互补，输出轴的转动更加平顺，不需要额外加装大惯量飞轮即可维持稳定运转，图中可见的红色飞轮主要作用是稳定转速波动，同时作为动力输出的连接端，可通过皮带或者齿轮对接负载端。管路布局上，进汽管路与排汽管路沿着缸体侧面排布，避开了运动的连杆与摇臂结构，避免运行过程中管路与运动部件发生干涉，所有的铰接位置都预留了润滑注油点，日常维护时不需要拆解整机即可完成润滑保养。

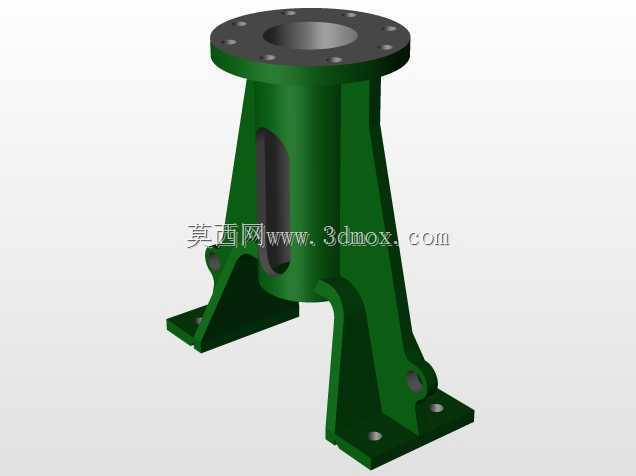

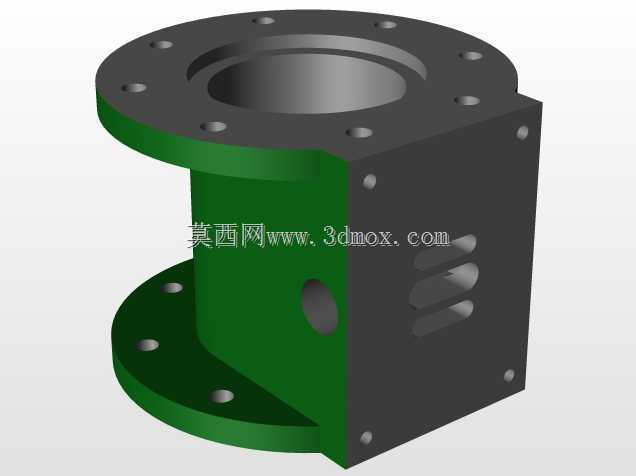

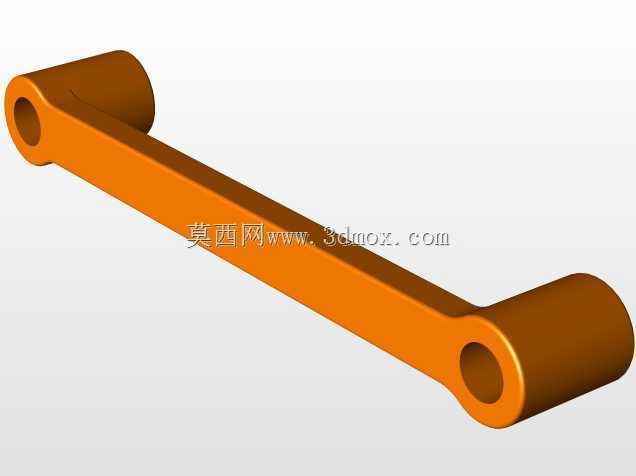

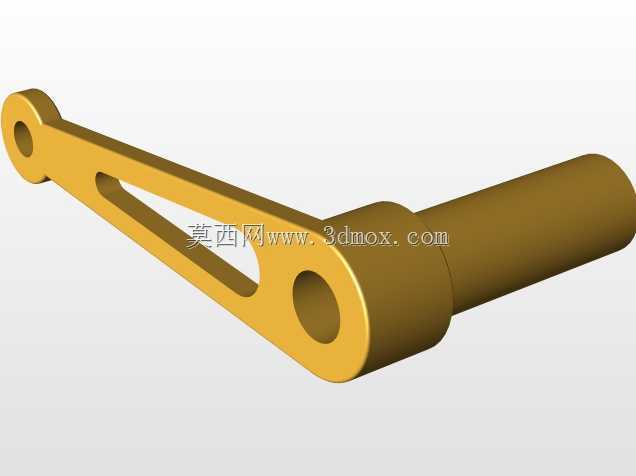

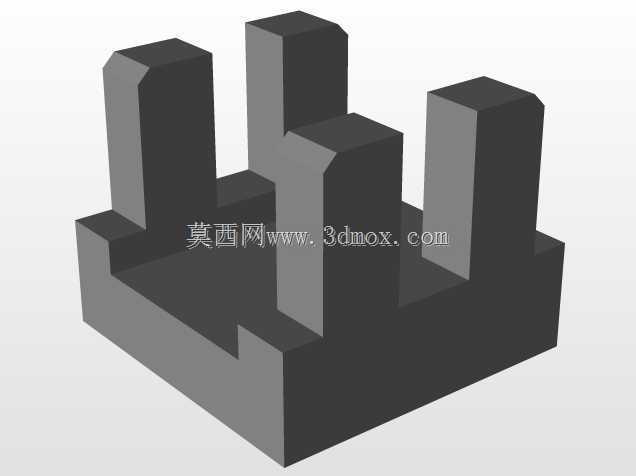

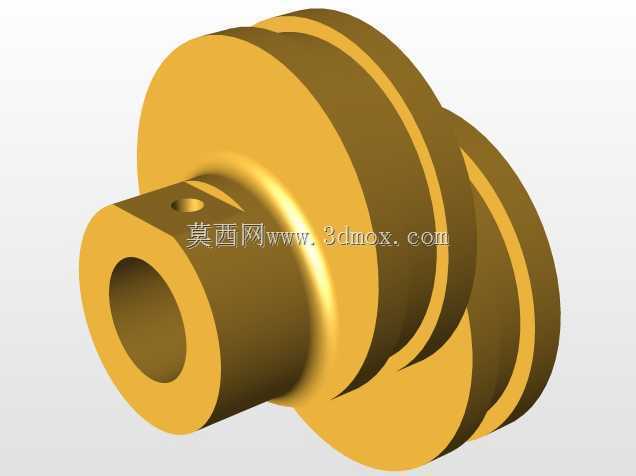

从结构细节来看，缸体的支撑立柱采用了框架式结构，既保证了整体的结构刚性，又能减轻整机的自重，黄色的连杆与摇臂部件采用了等强度设计，在保证结构强度的前提下尽可能降低运动部件的重量，减少往复运动产生的惯性力，提升整机的响应速度。输出端的接口采用了标准的轴径设计，能够直接对接通用的联轴器、皮带轮等传动部件，不需要额外加工转接轴，适配性较强。整机的外形尺寸适配小型设备的安装空间，竖向的高度方向预留了操作手柄的活动空间，安装时只需要在基座位置预留对应的固定孔位，同时在侧面预留倒挡操作手柄的活动空间即可完成部署，不需要额外预留过多的检修空间，日常的检查维护从正面即可完成所有操作。
