一吨负载工况用转向节接头结构设计

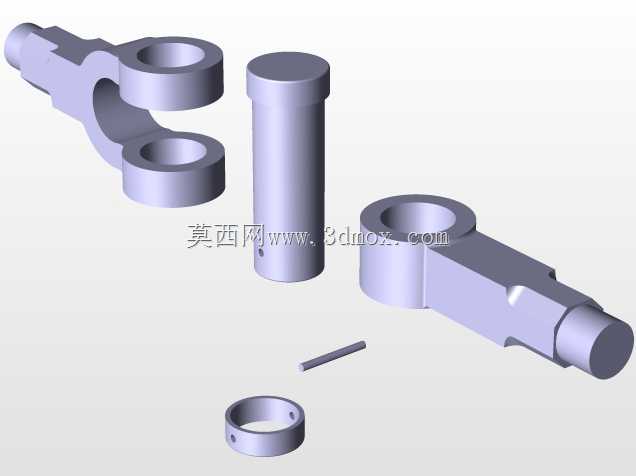

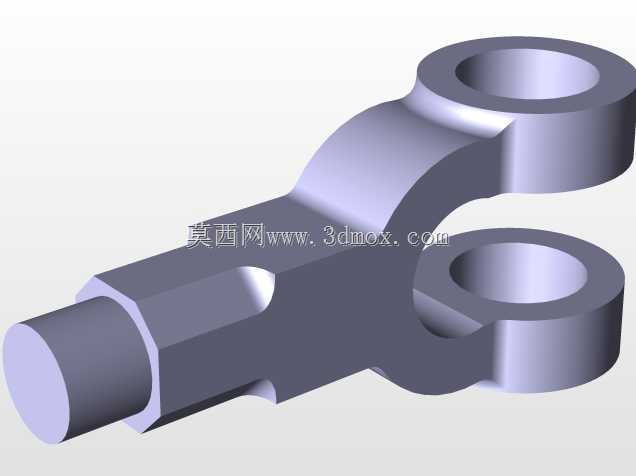

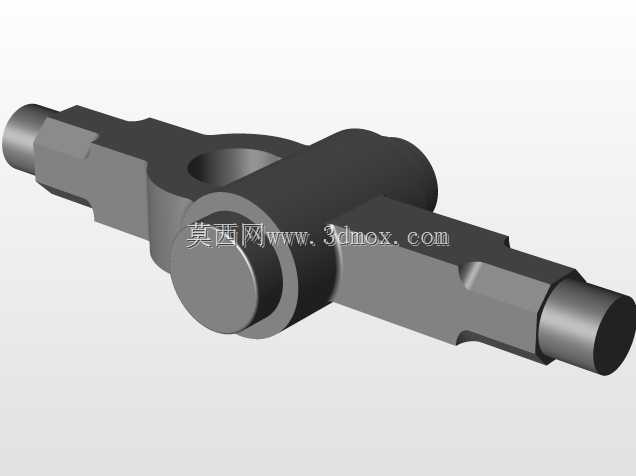

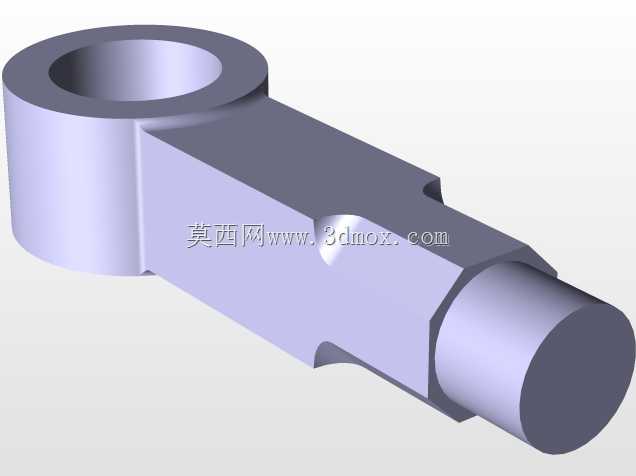

　　在轻载运输设备、小型工程作业机具以及非道路移动机械的转向系统里，这类适配一吨额定负载的转向节接头，是连接转向拉杆与转向轮侧摆臂的核心传力部件，日常作业中需要同时传递转向力矩、承受路面颠簸带来的径向冲击与轴向窜动，工况覆盖了厂区短途转运电瓶车、小型农用作业机具、仓储堆高辅助设备的转向执行端，甚至在部分定制化改装的低速越野作业平台上，也能见到同结构原理的接头应用。从结构设计逻辑来看，这个接头采用了一端带铰接孔、一端带圆柱安装轴的一体化构型，没有多余的拼接焊缝或者分体紧固件，从根源上避免了分体结构在交变载荷下容易出现的连接松动问题。带孔的铰接端做了加厚的环形凸台设计，孔壁预留了足够的衬套压装余量，

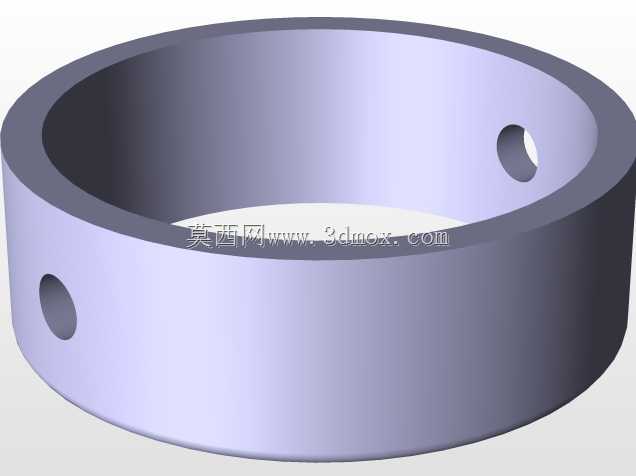

　　实际装配时可以根据使用场景选配铜基石墨衬套或者滚针轴承，既可以满足低速大摆角下的耐磨需求，也能适配高频小幅转向的顺滑度要求，铰接孔的端面做了轻微的倒角处理，既方便衬套压装时的导向，也能避免装配时孔口锐边刮伤衬套密封件。中间的连接臂段采用了变截面的过渡设计，从铰接端的大截面平滑收窄到安装轴端，在保证整体抗弯截面模量满足一吨负载下的强度要求的同时，尽可能削减了不必要的结构重量，臂身侧面预留的凹位是为了避让转向过程中相邻的拉杆球头或者车架加强筋，避免转向打满时出现结构干涉，凹位的过渡圆角做了加大处理，减少应力集中带来的疲劳断裂风险。末端的圆柱安装轴是和转向节摆臂配合的定位段，轴径公差按照过渡配合的精度设计，

　　装配时可以通过压装或者热装的方式固定到摆臂的安装孔内，轴根位置做了退刀槽结构，方便机加工时的刀具退刀，同时也能保证安装轴端面和摆臂安装面完全贴合，不会因为轴根圆角干涉导致装配不到位。从安装边界来看，铰接端的孔中心到安装轴端面的距离是固定的安装跨距，选型时需要匹配转向系统的拉杆行程，避免跨距过大导致转向力矩不足，或者跨距过小导致转向角度达不到设计要求；铰接孔的内径尺寸需要和配套的销轴直径匹配，销轴的锁紧方式可以采用开口销或者轴端挡板，根据实际的维护频率选择；安装轴的长度需要和摆臂的安装孔深度匹配，压装后轴端可以加装锁紧螺母或者点焊防松，应对作业过程中的振动载荷。在实际建模过程中，这类零件的建模需要重点关注各个过渡圆角的处理，

　　不能为了建模省事直接做直角过渡，否则后续做有限元强度分析时会在直角位置出现虚假的应力集中峰值，误导结构优化方向；同时铰接孔和安装轴的同轴度、垂直度形位公差需要在建模时就做好基准标注，方便后续出工程图时直接调用，减少生产加工时的尺寸偏差。这类接头在实际使用中最常见的失效形式是铰接孔位置的衬套磨损松旷，以及中间臂段在过载冲击下的弯曲变形，所以设计时除了保证结构强度，还需要考虑后期维护的便利性，铰接端的凸台厚度要预留足够的衬套更换余量，避免几次衬套更换后孔壁磨损变薄导致整体报废。
