双法兰平行管路连接接头结构设计

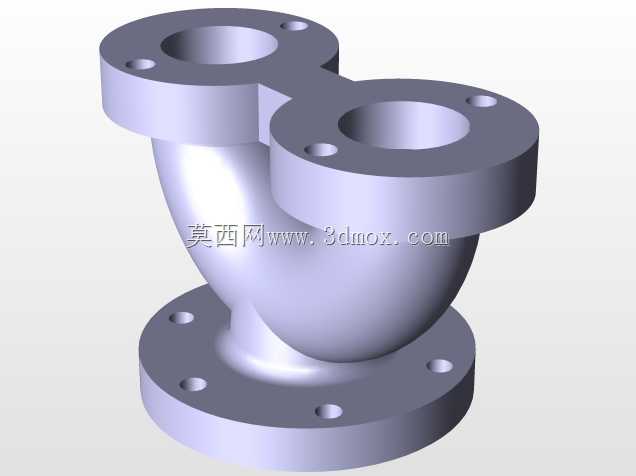

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，这类双法兰平行管接头是实现管路异向汇流、平行分支对接的核心连接部件，多用于需要将单路主管流体分流至两路平行支管，或是将两路平行支管流体汇流至单路主管的工况场景，能在有限的安装空间内完成管路走向的平顺过渡，避免多段弯头拼接带来的流阻激增、焊缝泄漏点增多的问题。从结构设计逻辑来看，接头底部采用单法兰对接结构，法兰端面加工有均匀分布的螺栓通孔，孔位排布遵循通用管路法兰的安装规范，可直接与同公称通径的管路法兰、设备端口法兰通过螺栓组紧固连接，法兰端面预留有密封垫片安装槽位，安装时适配对应压力等级的橡胶或金属缠绕垫片，保证连接部位的静密封性能，避免输送介质出现渗漏。

　　上部设置两个平行布置的法兰接口，两个接口的中心距严格匹配常见平行管路的安装间距，接口法兰的螺栓孔位同样遵循通用法兰标准，可直接对接对应通径的支管、阀件或是仪表接口，无需额外加工过渡连接件。接头内部的流道采用圆弧过渡式设计，没有直角弯折结构，流体从底部主管进入腔体后，可顺着弧形流道平顺分流至上部两个平行接口，或是从上部两个接口汇流至底部主管，能有效降低流体在接头内部的局部阻力损失，减少介质输送过程中的压损，同时避免直角拐角处出现介质淤积、杂质沉积的问题，尤其适合输送带有少量固体颗粒的流体介质，降低流道堵塞的风险。从安装边界来看，接头整体的外形轮廓充分考虑了现场安装的操作空间，三个法兰的螺栓孔位均预留了足够的扳手操作空间，

　　安装时无需额外拆卸周边管路即可完成螺栓的紧固作业，接头的整体高度控制在常规管路安装的空间允许范围内，不会出现与周边管线、支架发生干涉的情况。结构强度设计上，接头的腔体壁厚根据常用管路公称压力等级计算取值，法兰盘厚度满足螺栓预紧力下的刚度要求，不会在紧固过程中出现法兰翘曲变形导致密封失效的问题，腔体与法兰的连接部位做了圆弧过渡补强，避免应力集中导致的结构开裂，可适配常规工业管路的工作压力范围，满足多数民用、工业流体输送场景的使用需求。这类接头在实际选型应用中，可根据输送介质的腐蚀性、工作温度选择对应的材质，常见的铸钢、不锈钢材质可适配绝大多数水、油、弱腐蚀性化工介质的输送场景，相比采用多个弯头、三通拼接的管路结构，

　　这种一体化的接头零件数量更少，安装工序更简便，泄漏点数量大幅降低，后期运维的拆装检修效率更高，在空间紧凑的管路布设场景中，能有效压缩管路占用的空间，提升管路系统布设的规整度。建模过程中，流道的曲面过渡是核心设计要点，需要保证内部流道的顺滑性，避免出现曲面褶皱、台阶错位的问题，否则会额外增加流阻，甚至在长期介质冲刷下出现局部冲蚀磨损；法兰的螺栓孔位需要严格对应标准法兰的孔位尺寸，保证现场安装时的互换性，避免出现孔位错位无法对接的问题；法兰端面的密封面平面度需要满足密封要求，建模时需保证密封面的平面精度，避免安装后出现密封间隙导致渗漏。
