方圆过渡异形曲面连接结构件

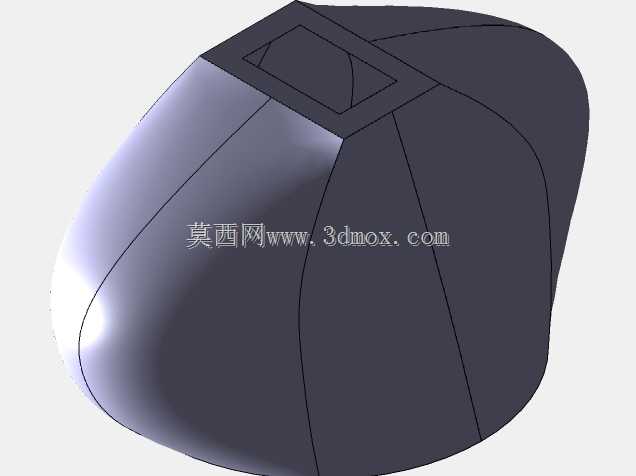

　　这类方圆过渡的异形曲面结构件，在流体输送、料仓转接、通风管道系统里是非常常见的非标定制部件，很多现场施工和设备集成场景里，都会遇到方形接口和圆形/椭圆截面管路对接的需求，要是直接做直角拼接，不仅流道内会产生突兀的折角，增大介质输送的阻力，还会在折角位置形成应力集中点，长期受介质冲刷、压力波动或者设备振动影响，很容易出现焊缝开裂、结构变形的问题。做这个结构的建模时，首先要锁定两端的安装边界：上端是带内凹定位槽的方形安装端，这个槽位是用来卡装密封垫片或者对接端的定位凸台的，设计时要保证槽的宽度和深度公差控制在合理范围，避免安装时出现密封件压装不实或者对接错位的情况；下端是椭圆截面的圆弧端，椭圆的长轴短轴尺寸要和对接的椭圆管路完全匹配，

　　保证对接后内壁齐平，没有台阶阻碍介质流动。曲面过渡段的设计是整个结构的核心，不能简单用直纹面直接连接两端轮廓，那样生成的曲面会出现局部凹陷或者曲率突变，实际加工不管是做钣金放样还是模具成型，都会出现褶皱或者壁厚不均的问题。建模时要先把两端的轮廓线按对应点做拆分，方形端的四个边和四个圆角，要和椭圆端的四段弧做一一对应的曲率引导，通过多截面曲面命令，逐段调整耦合点的位置，保证整个过渡曲面的曲率是连续变化的，从方形端的平直棱边顺滑过渡到椭圆端的圆弧曲面，外表面没有突兀的棱线，内表面的流道全程顺滑，介质流过时不会形成涡流区，减少输送过程中的压损。实际应用中，这类结构如果用在粉体输送场景，顺滑的内壁可以避免粉料挂壁堆积，

　　减少物料残留和堵料的风险；如果用在通风排气系统，连续的曲面可以降低风噪，减少气流脉动带来的管路振动。安装边界方面，上端方形结构的外轮廓尺寸要和上方对接的方形设备接口匹配，安装孔位（如果是法兰连接的话）要和对接端的孔位同轴度控制在安装公差范围内，下端椭圆端的外径要和对接管路的内径或者卡箍尺寸匹配，保证连接后同轴度偏差不会导致附加的管路应力。另外，结构的壁厚要根据应用场景的压力等级选择，低压通风场景可以用较薄的钣金折弯焊接成型，中压流体输送场景则要适当增加壁厚，或者采用铸造、一体注塑的方式加工，这时候建模时就要提前考虑拔模斜度和壁厚均匀性，避免加工时出现缩孔或者成型缺陷。很多新手做这类方圆过渡结构时，容易直接把方形和圆形轮廓做放样，

　　忽略了曲面的光顺性检查，做完模型看着外形差不多，实际导到加工环节就会发现曲面无法展开，或者加工出来的零件对接不上，所以建模过程中要反复做曲率分析，检查整个曲面的高斯曲率变化，确保没有曲率反转的区域，同时要做干涉检查，模拟安装时和相邻部件的位置关系，保证安装后不会和周边的管路、支架产生碰撞。这个结构的外形没有多余的突出结构，整体过渡流畅，既满足了两端不同截面的对接需求，又通过连续曲面优化了内部介质的流动路径，同时兼顾了结构强度，避免了直角连接的应力集中问题，在各类非标管路转接、料仓出料口、设备进出风口的设计中都有很高的参考价值。
