涡轮喷气发动机叶轮组结构三维数模

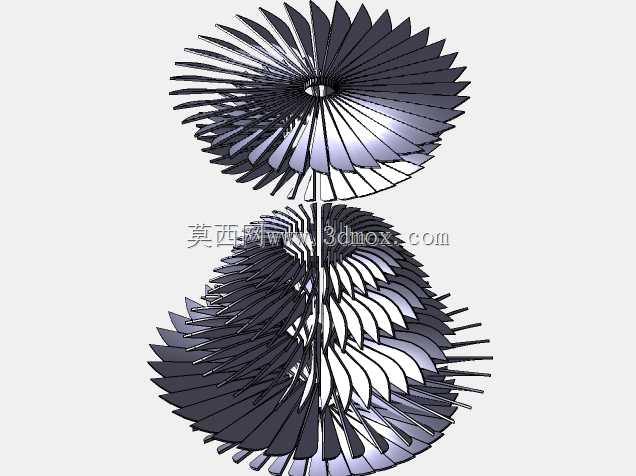

　　本次呈现的涡轮喷气发动机核心叶轮组结构，是航空推进系统里直接决定能量转换效率的核心转动组件，日常在小型涡喷动力试验台、航改型小型动力装置、航空教学演示台架上都能见到同结构的部件应用。从实际工程用途来看，这组叶轮承担着压气机端进气增压、涡轮端燃气能量回收的核心功能，前端的压气机叶轮负责将进入进气道的空气逐级压缩，提升进气压力后送入燃烧室与燃油混合燃烧，后端的涡轮叶轮则承接燃烧室喷出的高温高压燃气冲击，将燃气的热能与压力能转换为旋转机械能，既驱动前端压气机持续运转，多余的功也可通过输出轴传递给配套负载，整套转子的同轴度、叶片型线精度直接决定了整台发动机的推力输出、燃油消耗率与运行稳定性。

　　从设计思路层面拆解，这套叶轮组采用了长短叶片交错的径向-轴流混合构型，压气机端的叶片沿轮盘周向均匀排布，叶型从轮盘中心向外缘逐渐扭转，兼顾了低转速下的进气流量与高转速下的增压比，避免单一叶型在宽工况运行时出现的喘振边界过窄问题；涡轮端的叶片则采用了更大的扭转角度与叶尖间隙预留设计，考虑到涡轮端长期接触高温燃气，叶片的型线设计特意做了热膨胀余量预留，在冷态装配时叶尖与机匣的间隙控制在合理区间，热态运行时叶片受热伸长后不会与机匣发生刮蹭，同时叶片前缘做了圆弧钝化处理，降低高速气流冲刷带来的前缘磨损。整套转子的轮盘中心做了阶梯轴孔设计，可与不同直径的传动轴实现过盈配合，轴孔位置预留了键槽安装位，保证扭矩传递过程中不会出现相对滑动，轮盘背面做了减重凹槽设计，在保证结构强度满足最高转速离心力要求的前提下，尽可能降低转子整体重量，减少轴承的支撑负载，提升转子的临界转速阈值，避免运行过程中出现共振问题。

　　从安装边界与尺寸适配角度来看，这套叶轮组的轮盘外径适配常规小型涡喷的机匣内径，安装时需要保证前后叶轮的同轴度误差控制在0.02mm以内，否则高速旋转时会产生过大的不平衡量，引发整台发动机的振动超标。叶片的叶尖与机匣内壁的冷态间隙需要根据实际运行温度场计算结果调整，间隙过大会导致压气机效率、涡轮做功效率大幅下降，间隙过小则会在热态运行时出现碰磨故障。轮盘中心的轴孔配合公差选用H7/u6的过盈配合，装配时需要采用热装工艺，将轮盘加热至指定温度后再套装到传动轴上，避免硬敲硬压导致叶片变形、轮盘内孔损伤。另外整套转子做动平衡校正时，需要在轮盘的指定平衡去重位置做材料去除，不能随意在叶片表面打磨去重，否则会破坏叶片的气动型线，甚至导致叶片出现应力集中点，在高速旋转时引发叶片断裂故障。

　　在实际工程应用场景中，这类叶轮组除了用于航空涡轮喷气发动机，也可经过材料适配调整后用于微型燃气轮机、涡轮增压器等同类透平机械中，不同应用场景下只需要调整叶片的数量、扭转角度与轮盘的材质即可适配不同的工况需求，比如用于地面微型燃气轮机时，涡轮端叶片需要选用耐高温合金材料，压气机端可选用高强度铝合金降低重量；用于航模动力的小型涡喷时，可适当简化叶片型线的复杂度，在满足推力要求的前提下降低加工难度。整套结构的设计逻辑完全遵循透平机械的气动设计与结构强度设计准则，所有叶片的排布角度、轮盘的厚度变化都经过离心力载荷、气动载荷的校核，能够在额定转速下长期稳定运行，不会出现轮盘破裂、叶片飞出等恶性故障。
