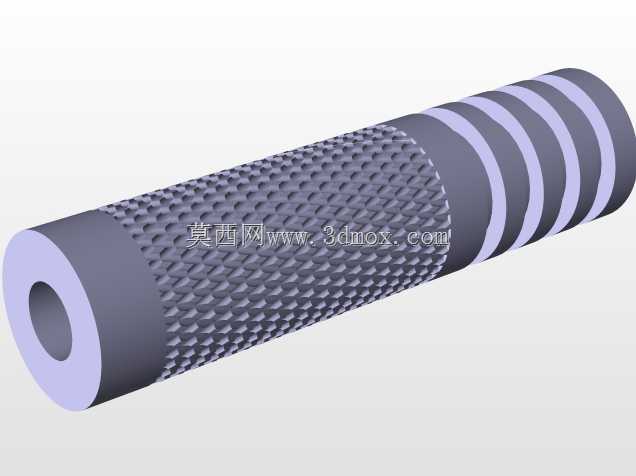

带网纹滚花环形凹槽空心套筒结构

　　这类带网纹滚花、环形凹槽与端部沉孔的空心套筒零件，在手动工装夹具、小型操作器械、检测工具手柄、流体管路接头组件中有着极为广泛的应用，很多需要人工频繁握持操作的机械部件，都会采用这类结构来兼顾操作手感、装配定位与连接适配的多重需求。从实际使用场景来看，这类套筒常作为操作手柄的主体结构，或是管路系统中的中间连接衬套，当作为操作握套使用时，外表面的网纹滚花结构是核心功能设计，滚花的纹路参数、齿深与齿距都经过实际握持测试优化，既不会因为齿形过于尖锐硌伤操作人员手掌，又能在手部沾有少量切削液、油污的工况下提供足够的静摩擦力，避免操作过程中出现打滑脱手的问题，尤其是在需要手动旋转调节、插拔锁紧的工位上，

　　滚花结构的防滑性能直接影响操作效率与操作安全性。零件上的多道环形凹槽，并非单纯的装饰性结构，在不同应用场景下承担着不同的功能：当作为手柄使用时，环形凹槽可以作为手指放置的定位标识，操作人员无需目视即可快速找到握持的合适位置，适配盲操作的工位需求；当作为管路连接衬套使用时，环形凹槽可以嵌入O型密封圈，实现相邻管路对接处的径向密封，避免流体介质从配合间隙处渗漏，凹槽的宽度、深度与槽底圆角都经过匹配设计，既能保证密封圈安装后不会轻易脱出，又不会因为槽边棱角过于锋利割伤密封圈导致密封失效。端部的沉孔结构主要用于装配定位，沉孔的内径与配合轴端的轴肩尺寸匹配，装配时可以实现轴向的快速定位，保证套筒安装到指定位置后不会出现轴向窜动，

　　同时沉孔的倒角设计可以引导配合件顺利插入，降低装配时的对中难度，减少装配过程中零件配合面的刮擦损伤。从设计思路来看，这类空心套筒采用中空贯通的结构，一方面可以大幅降低零件自身重量，减少操作时的手部负载，尤其是长时间手持操作的工具类部件，重量控制直接关系到操作人员的疲劳强度；另一方面中空结构可以供流体介质穿过，或是穿入锁紧螺杆、传动杆件，实现多零件的同轴装配，提升整体结构的紧凑性。在外形尺寸与安装边界的设计上，套筒的外径尺寸根据握持舒适度确定，适配成年人手掌抓握的合理直径范围，不会因为直径过细导致握持时应力集中硌手，也不会因为直径过粗导致抓握不稳；滚花段的长度覆盖主要握持区域，保证手掌接触的区域都有防滑结构覆盖，

　　非滚花段的光滑柱面则用于与相邻支撑件配合，配合段的尺寸公差按照基孔制间隙配合选取，保证装配后滑动顺畅无卡滞，同时配合间隙控制在合理范围内，避免出现过大的晃动量。零件的壁厚经过强度校核，既保证在承受常规握持扭矩、轴向插拔力时不会出现变形开裂，又尽可能减少材料用量，降低加工成本。在加工工艺适配性上，这类结构的零件采用棒料车削加工即可完成主体成型，滚花工序在车床上通过滚花刀一次滚压成型，环形凹槽与端部沉孔通过车削走刀直接加工，无需额外的复杂工序，加工效率高，量产时的成本控制优势明显，同时结构上没有应力集中的尖角、薄壁突变区域，零件的整体结构强度稳定，在常规使用工况下使用寿命长，不易出现断裂、磨损过度的问题。在实际选型应用时，需要根据具体的使用场景调整各部分结构的参数：如果用于重载操作的工装手柄，可以适当增加壁厚，提升零件的抗扭强度，同时调整滚花的齿深，进一步提升防滑性能；如果用于精密仪器的调节套筒，则需要提高配合面的加工精度，减小配合间隙，保证调节时的同轴度与动作精度，滚花纹路也可以采用更细密的参数，提升外观质感与操作手感；如果用于流体管路的连接衬套，则需要重点控制环形凹槽的尺寸精度与表面粗糙度，保证密封圈安装后的密封可靠性，同时根据输送介质的特性选择对应的零件材质，避免介质腐蚀导致零件过早失效。
