冷锯机用可调节支撑支架结构设计

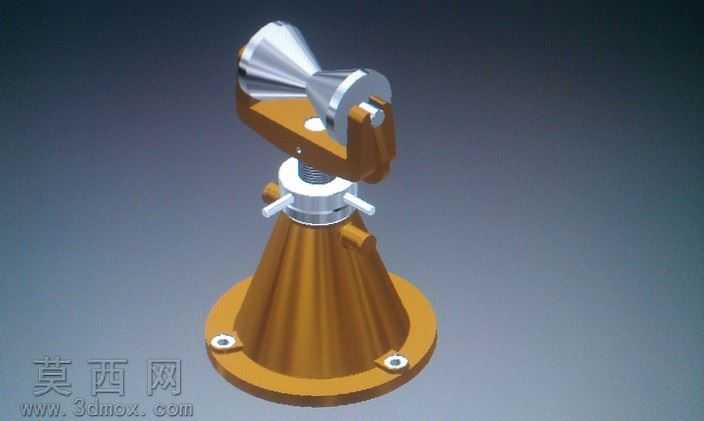

本模型为冷锯机配套使用的可调式支撑支架，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构都做了可装配性校验，确保各部件不存在干涉问题。整体结构分为底部安装基座、锥形支撑主体、高度调节机构、顶部夹持工位四个核心部分，底部基座为圆形法兰盘结构，盘面均匀布置三个带衬套的安装孔，可通过螺栓将支架整体固定在冷锯机的工作台面上，基座与锥形主体采用一体化结构设计，保障整体支撑的刚性，避免加工过程中出现共振偏移。锥形支撑主体采用上窄下宽的锥面结构，既能够减轻支架整体自重，又可以扩大底部支撑跨度提升稳定性，锥面侧面预留有锁紧旋钮安装位，用于固定高度调节后的立柱位置。高度调节机构采用梯形螺纹传动结构，搭配对称布置的转动手柄，转动手柄即可带动顶部工位实现平稳的升降调节，梯形螺纹具备良好的自锁性能，调节到位后无需额外锁止即可保持位置稳定，可适配不同加工高度的工件支撑需求。顶部夹持工位采用铰接式开合结构，搭配喇叭口形的工件定位槽，可对圆棒类待切割工件实现快速对中夹持，铰接轴处做了耐磨衬套的结构设计，可降低长期开合使用的磨损量，延长支架的使用寿命。渲染阶段采用金属材质分层赋予方案，底部基座与锥形主体赋予棕黄色喷塑金属材质，调节螺纹、手柄、铰接部件赋予抛光不锈钢材质，不同材质的粗糙度、反光度参数都做了针对性调试，最终渲染效果可清晰区分各功能部件，直观展现支架的结构层次与装配关系。设计过程中充分考虑了冷锯机加工场景的实际需求，整体结构无冗余设计，所有受力部位都做了加厚处理，既满足支撑承重的强度要求，又兼顾了操作调节的便捷性，可直接用于冷锯机工装配套的结构参考，也可作为同类可调支撑构件的设计模板使用。
