蓝色聚丙烯外螺纹软管快插接头

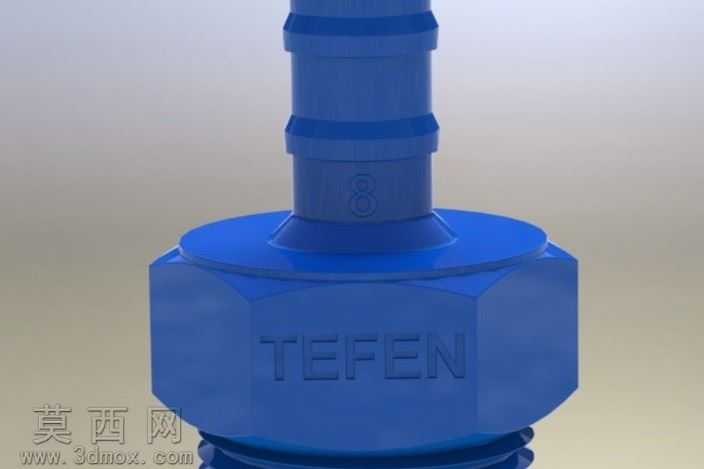

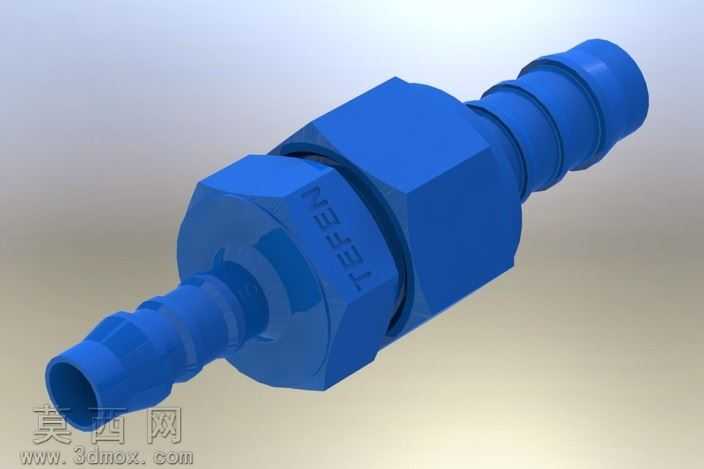

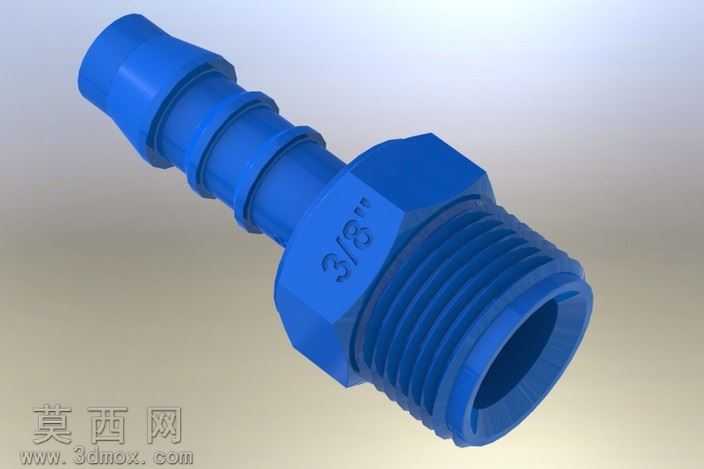

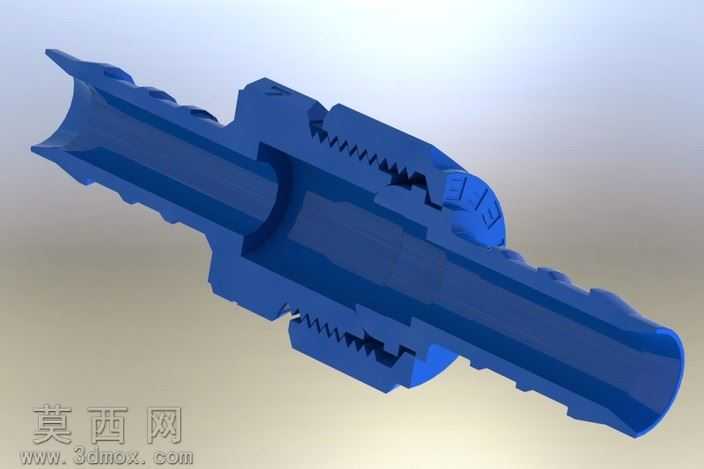

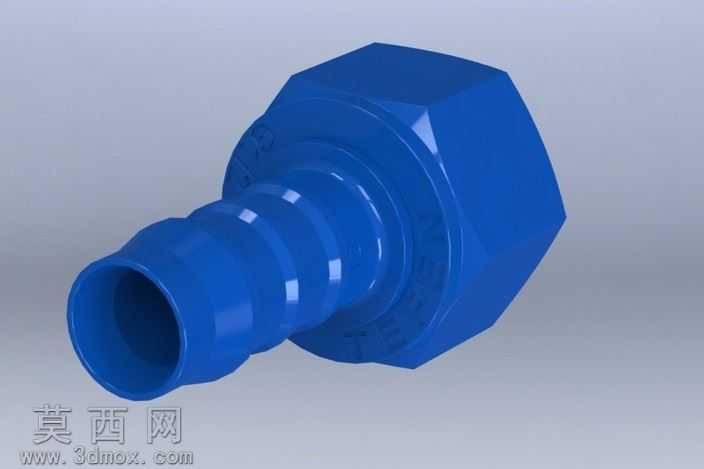

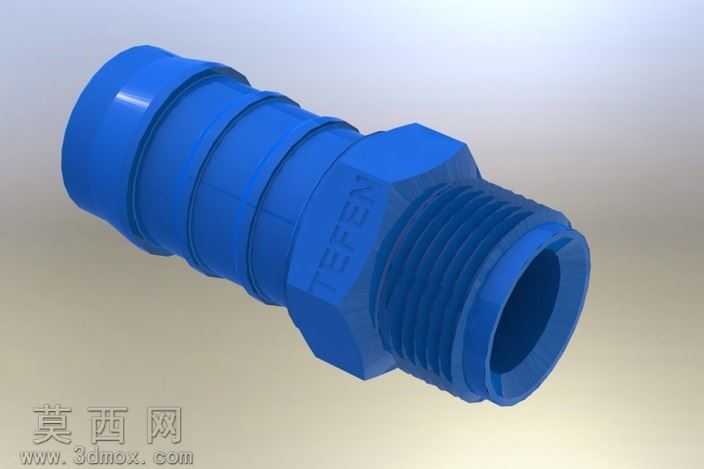

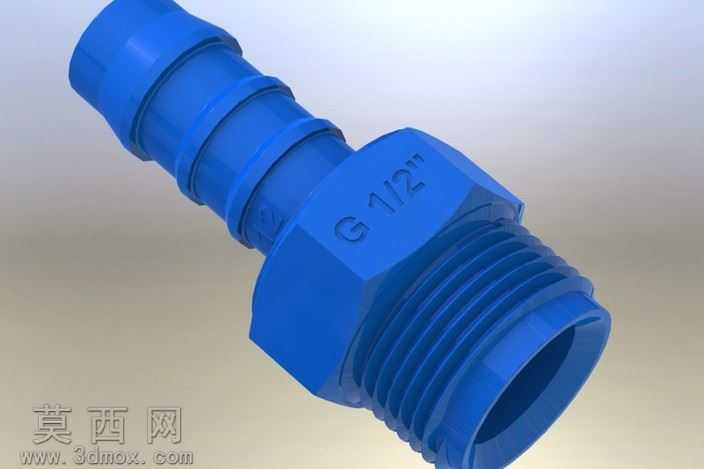

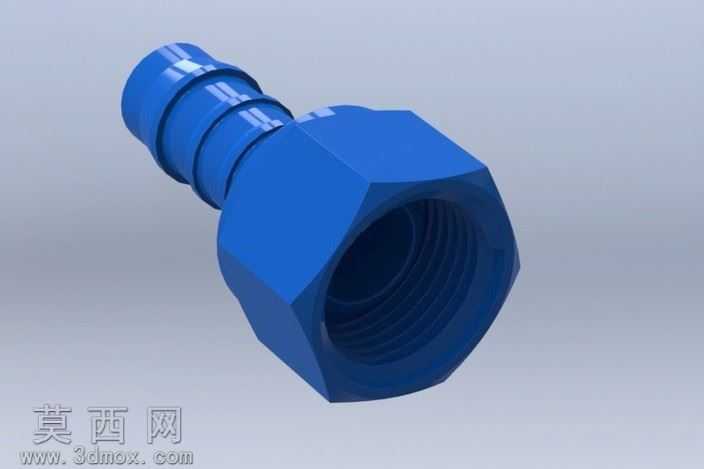

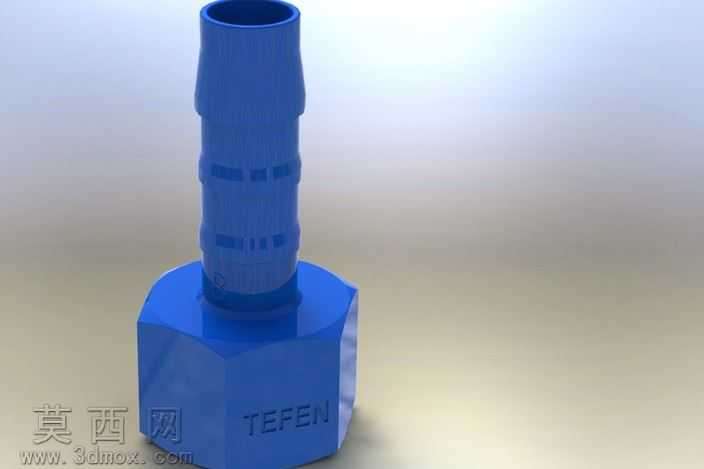

本作品为蓝色聚丙烯材质的外螺纹软管接头三维模型，建模过程采用SolidWorks软件完成，整体建模逻辑遵循工业管路连接件的实际生产尺寸规范，针对8、12、19三种常用软管适配规格做了同系列参数化建模，保证同系列接头的安装尺寸通用性。建模阶段首先绘制接头的轴向旋转截面草图，通过旋转凸台命令生成接头主体基础轮廓，针对外螺纹部分采用螺旋线扫描切除的方式完成标准管螺纹的齿形构建，保证螺纹参数符合通用管路连接的密封配合要求；接头中部的六角拧动结构通过拉伸凸台配合切除命令完成，六角对边尺寸匹配常规扳手的夹持规格，满足实际安装的操作需求。接头尾部的竹节式倒刺结构采用多段环形凸台旋转生成，每段倒刺的倾斜角度、凸起高度都经过参数校核，保证软管套接后具备足够的拉脱阻力与密封性能，倒刺边缘做了微小圆角过渡处理，避免安装时割伤软管内壁。材质渲染阶段选用聚丙烯塑料的材质参数，调整漫反射颜色为工业常用的工程蓝色，添加轻微的塑料表面磨砂质感，还原真实PP塑料接头的表面光泽与触感特征，渲染时采用柔和的工业产品打光方案，清晰呈现接头各部分的结构细节，包括六角部位的模压标识、螺纹的齿形轮廓、倒刺的环形结构。设计思路上围绕低压流体输送场景的使用需求，整体结构无多余冗余设计，在保证结构强度的前提下做了合理的壁厚优化，既满足注塑生产的工艺要求，避免壁厚不均导致的缩痕问题，也兼顾了接头的轻量化与成本控制；同系列三种规格的接头采用统一的接口基准，可适配不同内径的输水、气动软管，广泛适用于民用供水、园艺灌溉、低压气动回路等场景的管路连接需求，模型完成后经过装配干涉校验，确保与对应规格软管、外螺纹对接端口的配合尺寸完全符合行业通用标准，可直接用于产品设计选型、装配模拟、教学演示等场景。
