工业管道站场计量管路集成装置

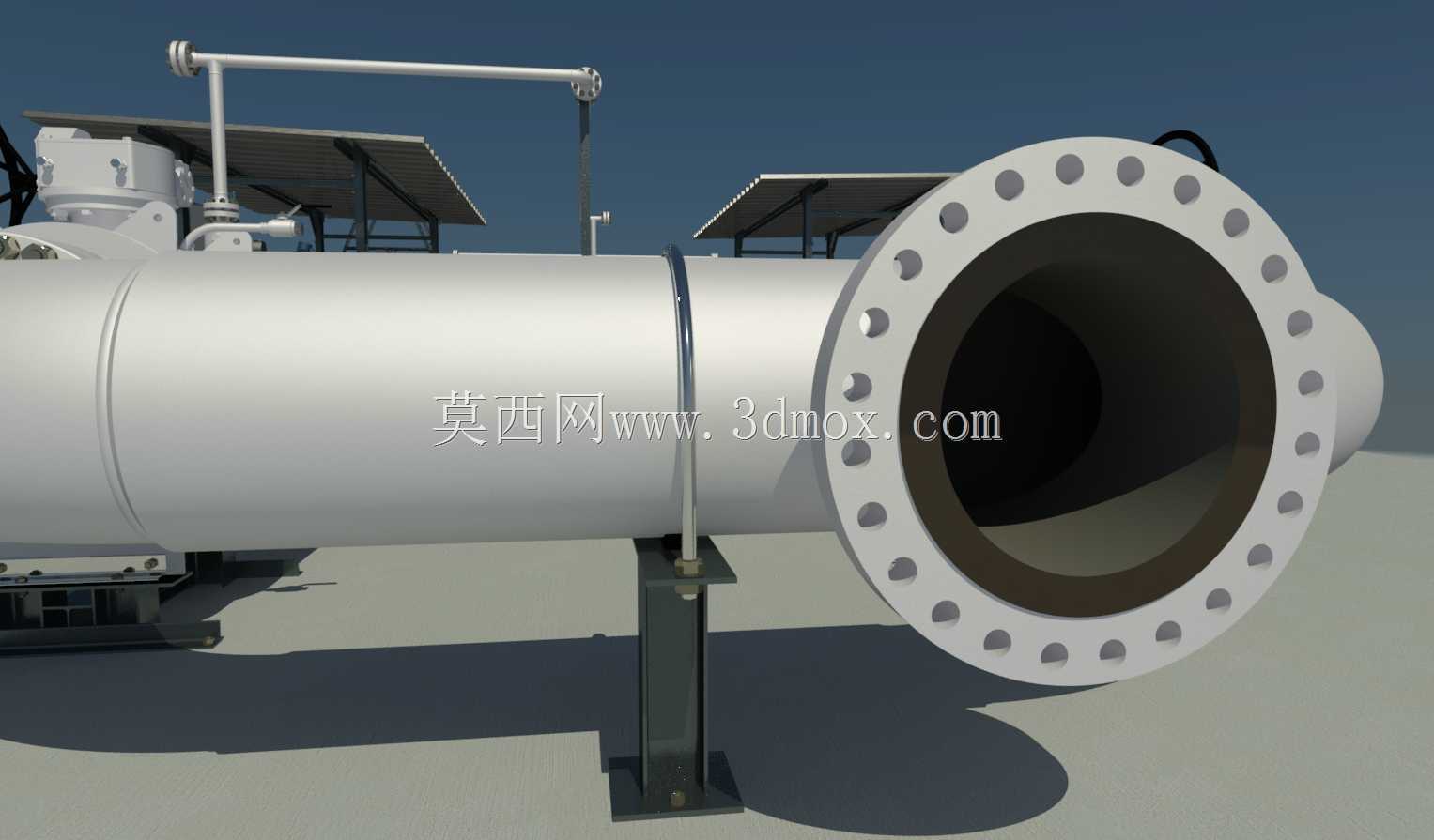

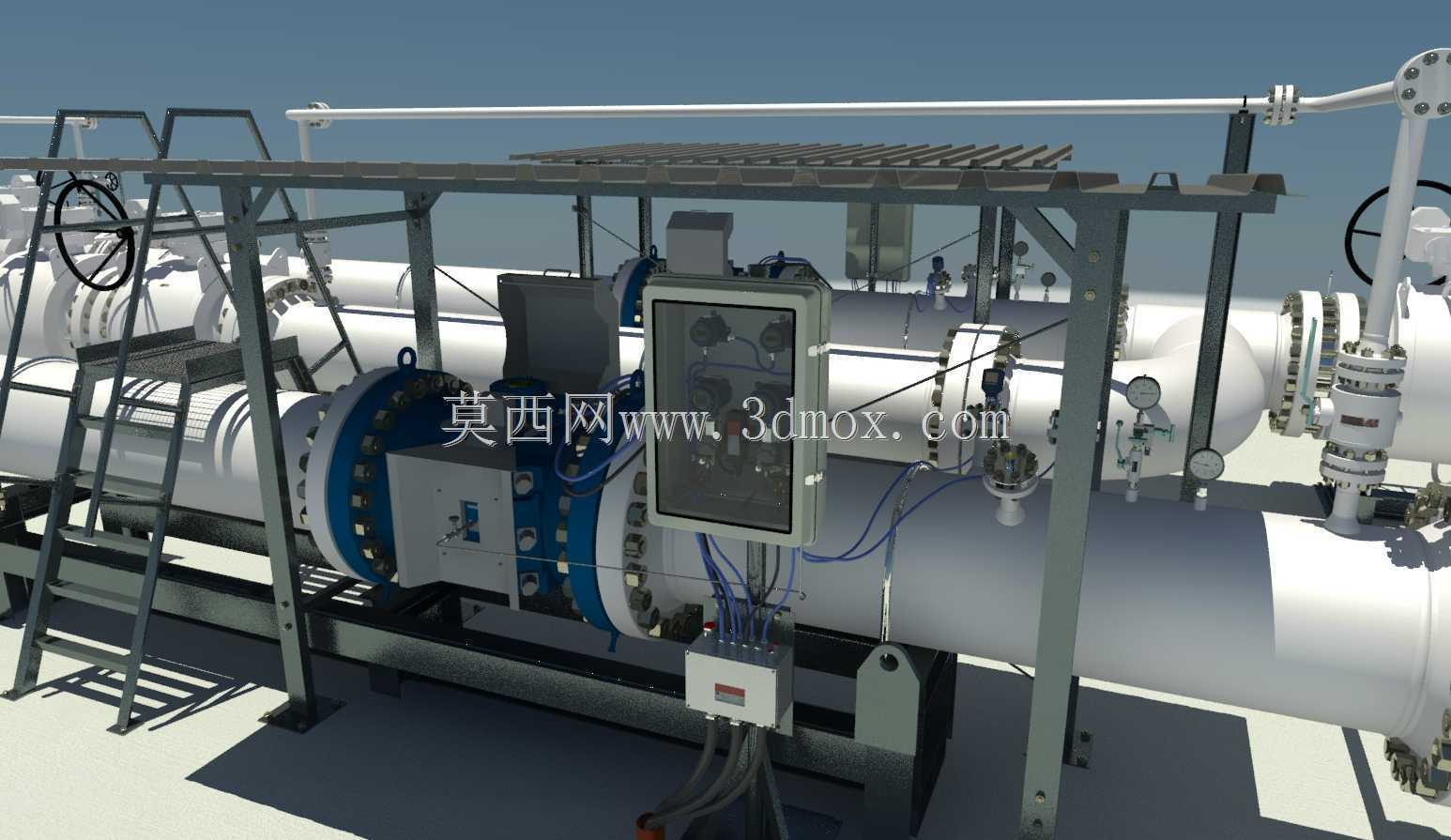

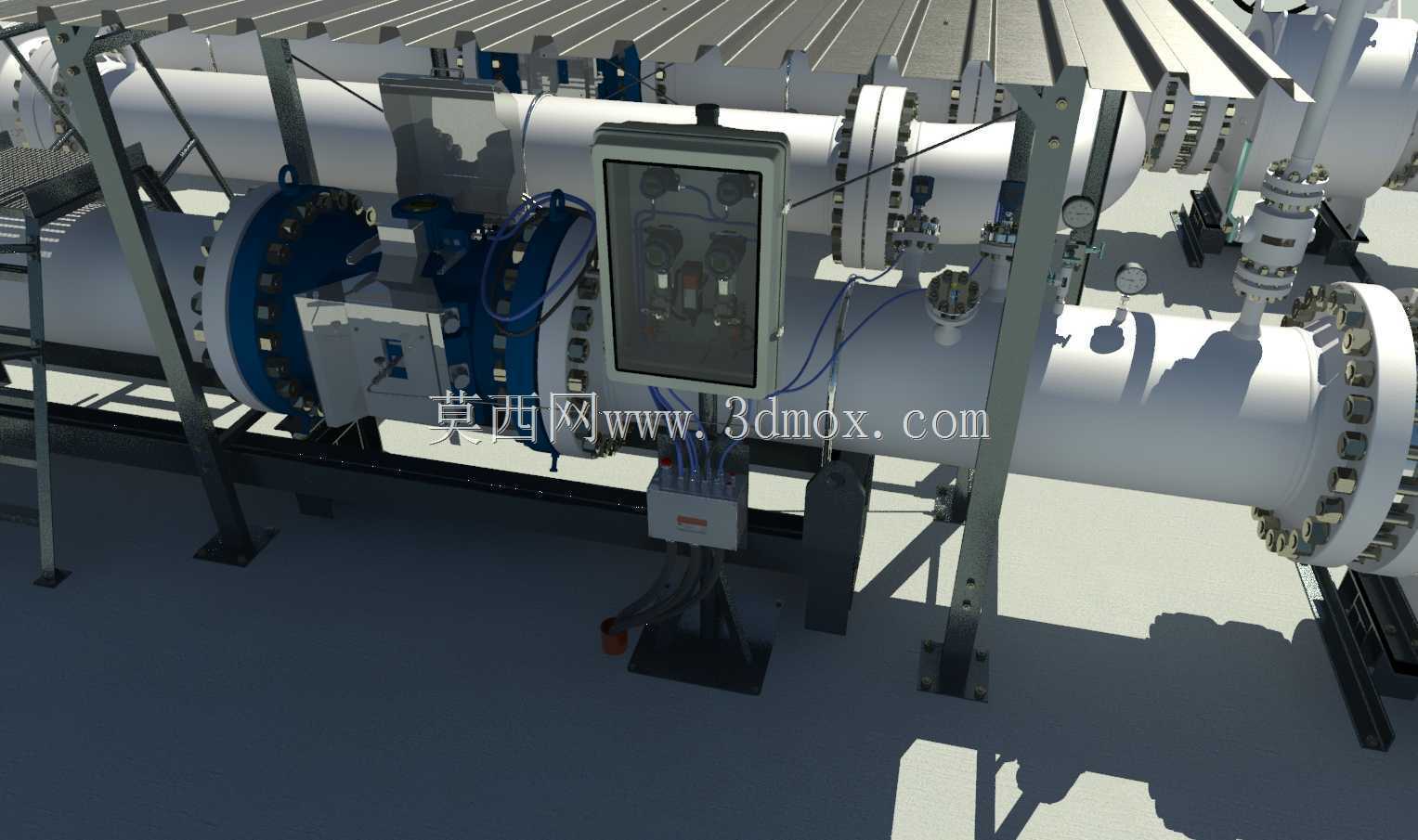

这套计量管路集成装置主要面向长输气体站场、城市燃气门站、工业厂区气体介质输送工段的贸易计量与压力管控场景，核心作用是对管路内输送的气体介质完成精准流量计量、压力实时监测、通断快速控制，是站场工艺系统里保障计量准确性、运行安全性的核心工艺单元。设计阶段优先考虑了现场撬装集成的安装需求，将计量仪表、控制阀门、检测元件、接线箱体全部集成在统一的型钢支撑框架上，所有管路连接采用法兰对接形式，既减少现场焊接的施工量，也能保证管路对接的同轴度与密封可靠性，避免现场安装偏差带来的附加应力损伤仪表元件。从安装边界来看，整套装置的主管道通径匹配站场主流大口径输送管路，支撑框架的底部预留了与站场基础预埋板对接的安装孔位，横向安装间距预留了足够的阀门操作、仪表检修空间，侧面的接线箱体采用下进下出的布线形式，避免现场布线时与管路、支撑结构产生干涉，装置整体的重心落在框架支撑范围内，吊装运输时无需额外做配重调整。功能配置上，管路上串联的球阀可实现管路的快速切断与导通，满足检修、工况切换时的介质截断需求；计量段前后预留了足够的直管段长度，符合计量仪表对前后流场稳定的安装要求，避免管路弯头、阀门带来的流场紊流影响计量精度；管路上布置的压力检测元件可实时采集管内介质压力数据，信号线缆统一汇集到旁侧的防护接线箱内，接线箱做了密封防护处理，适配站场户外露天的运行环境，避免雨水、粉尘侵入影响电气元件稳定性。设计过程中对管路的支撑位置做了受力校核，每个支撑点都对应管路的刚性段位置，避开了仪表、法兰连接的薄弱位置，避免管路运行过程中因介质振动、温度形变带来的连接部位泄漏风险，所有外露的金属构件都做了防腐涂层处理，适配工业站场的复杂运行环境。
