双工位交错齿槽式便携磨刀工装结构

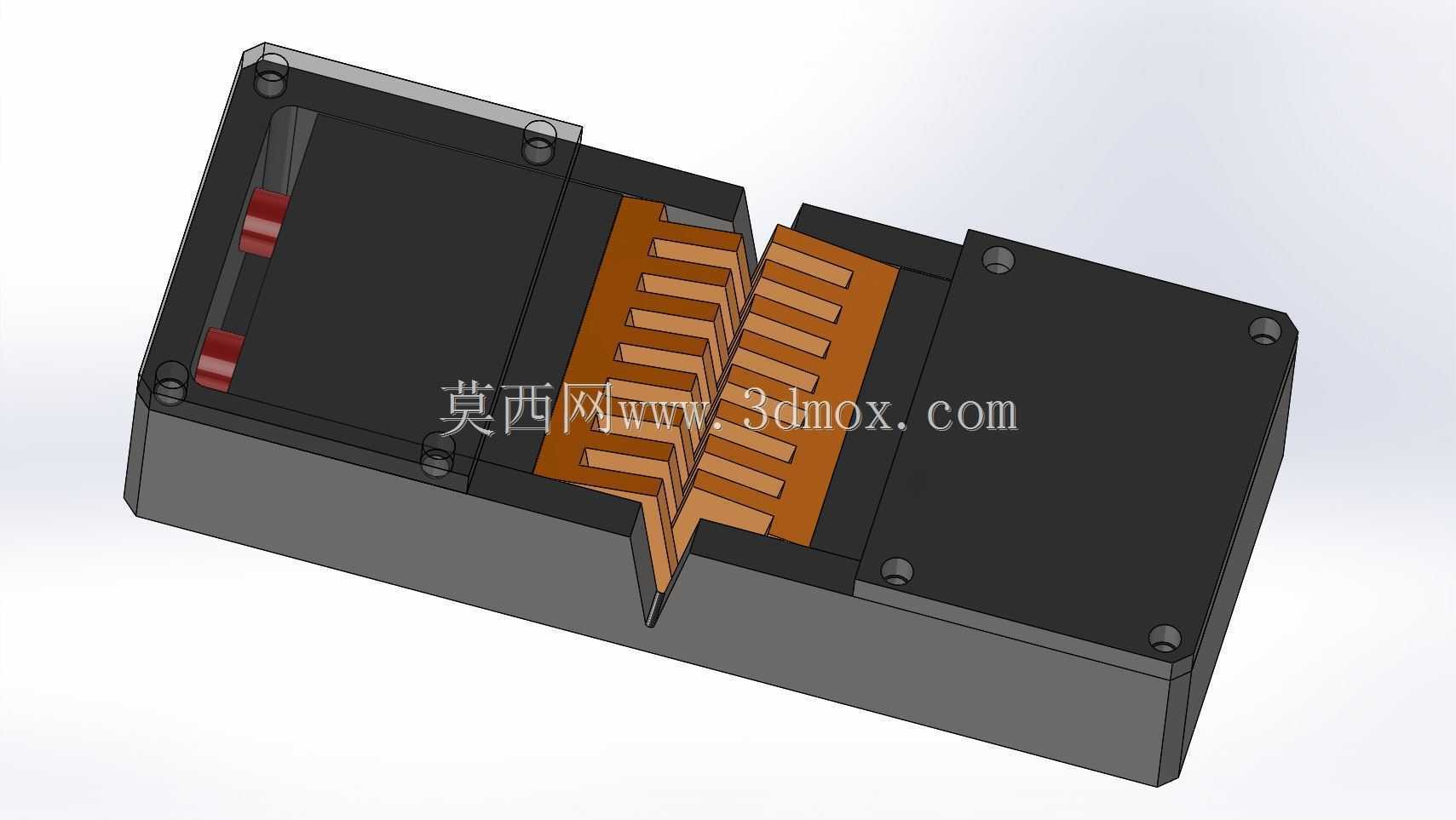

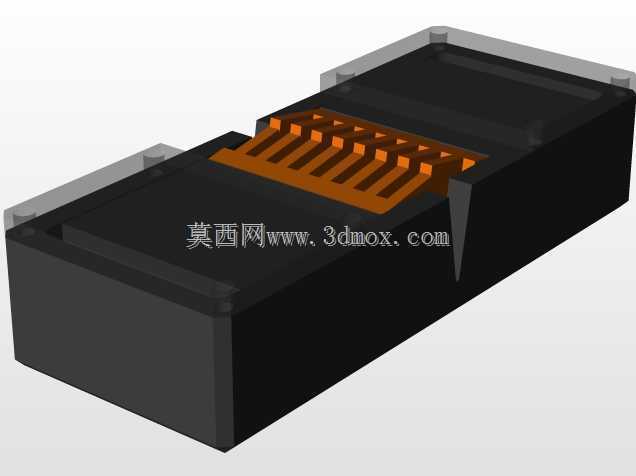

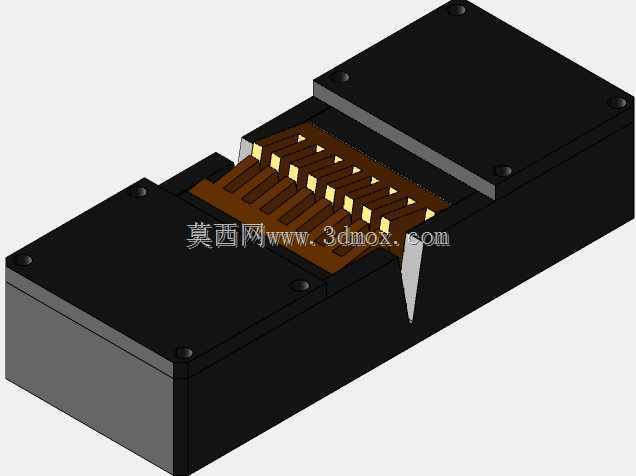

这套结构的核心目标，是把刀具刃磨过程中最难稳定的角度与进给关系固化在壳体内部，让操作者不需要依赖熟练手感也能获得一致的修磨效果。从外形看，它采用左右分体式盒体布局，中间留出V形开口，刀具从开口处伸入后，由两侧交错排列的齿槽形成定位与导向。齿槽不是简单装饰，而是承担垫片支承、刃口限位和磨粒行程引导的作用；更换不同厚度或材质的垫片后，同一壳体可以适配不同厚度的刀片、刻刀或小型木工刃具。

在实际应用中，这类装置常见于维修工位、手工装配线、样板间、木工房以及实验室刀具预处理环节。相比直接手持刀具在油石上往复打磨，盒式结构能够把手指与磨削区域隔开，降低偏摆、卷刃和划伤风险。两侧对称布置的好处是可以分别对应粗修与精修，或者按左右刃面分工，减少反复翻面造成的定位误差。壳体边缘预留的沉孔用于上下盖紧固，内部形成封闭空间，既可以容纳垫片组，也能阻挡部分磨屑外溢。

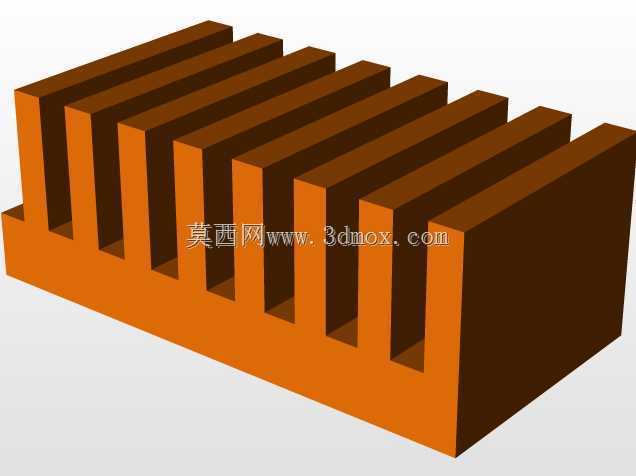

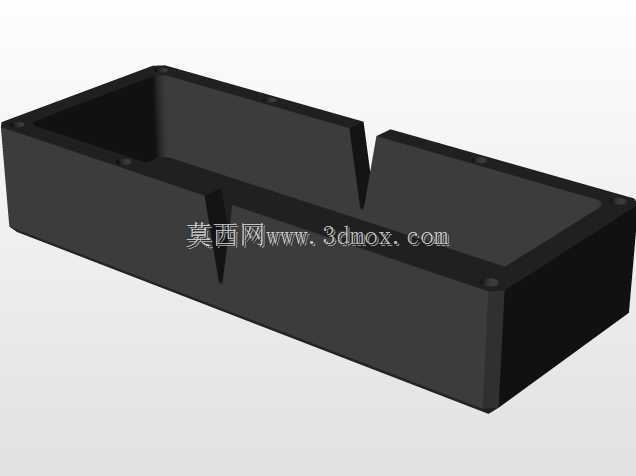

设计思路上，结构优先保证定位基准稳定。底座承担平面支撑，上盖提供压紧边界，中间齿槽件作为可更换功能模块。齿槽间距、槽深和开口角度需要结合常见刀具厚度确定：过窄会导致刀片无法顺利进入，过宽则失去导向意义；槽口边缘需要做微小倒角，避免刀片推入时产生磕碰。交错排布能够在有限长度内增加接触点，使刀片在推入和拉出过程中保持连续支承，而不是在某几段悬空。

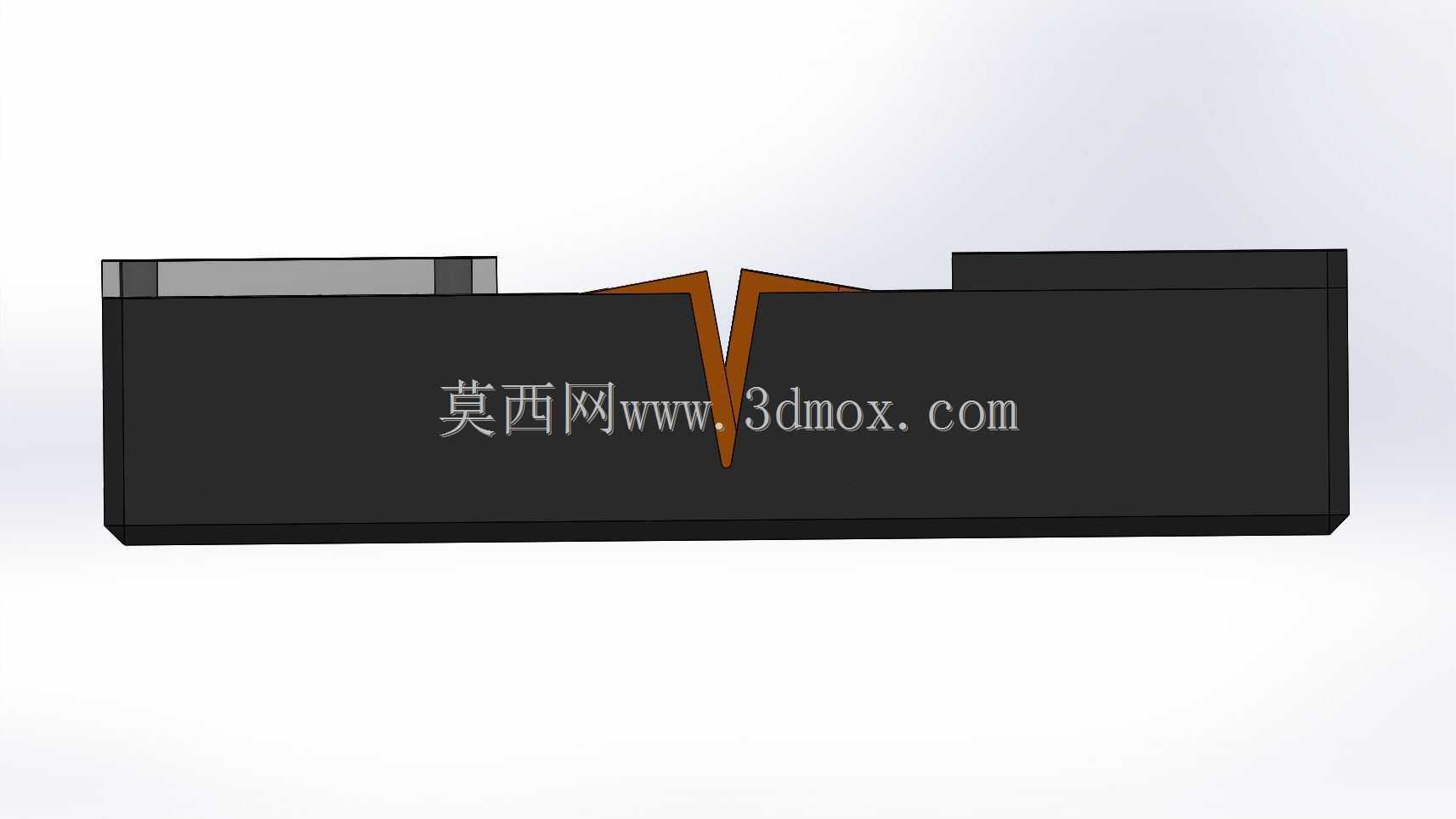

从安装边界看，整体为长方体盒式轮廓，底部平整，可直接放置在工作台面上使用；若需要固定，也可通过底座孔位连接到夹具或垫板。外形尺寸控制在手持可搬运范围内，适合桌面化作业。中间开口高度决定最大刀具厚度，齿槽区长度决定有效修磨行程，壳体宽度则影响双手握持稳定性。结构内部应预留垫片叠放空间，锁紧后不能出现齿槽件窜动，否则会直接改变刃磨角度。

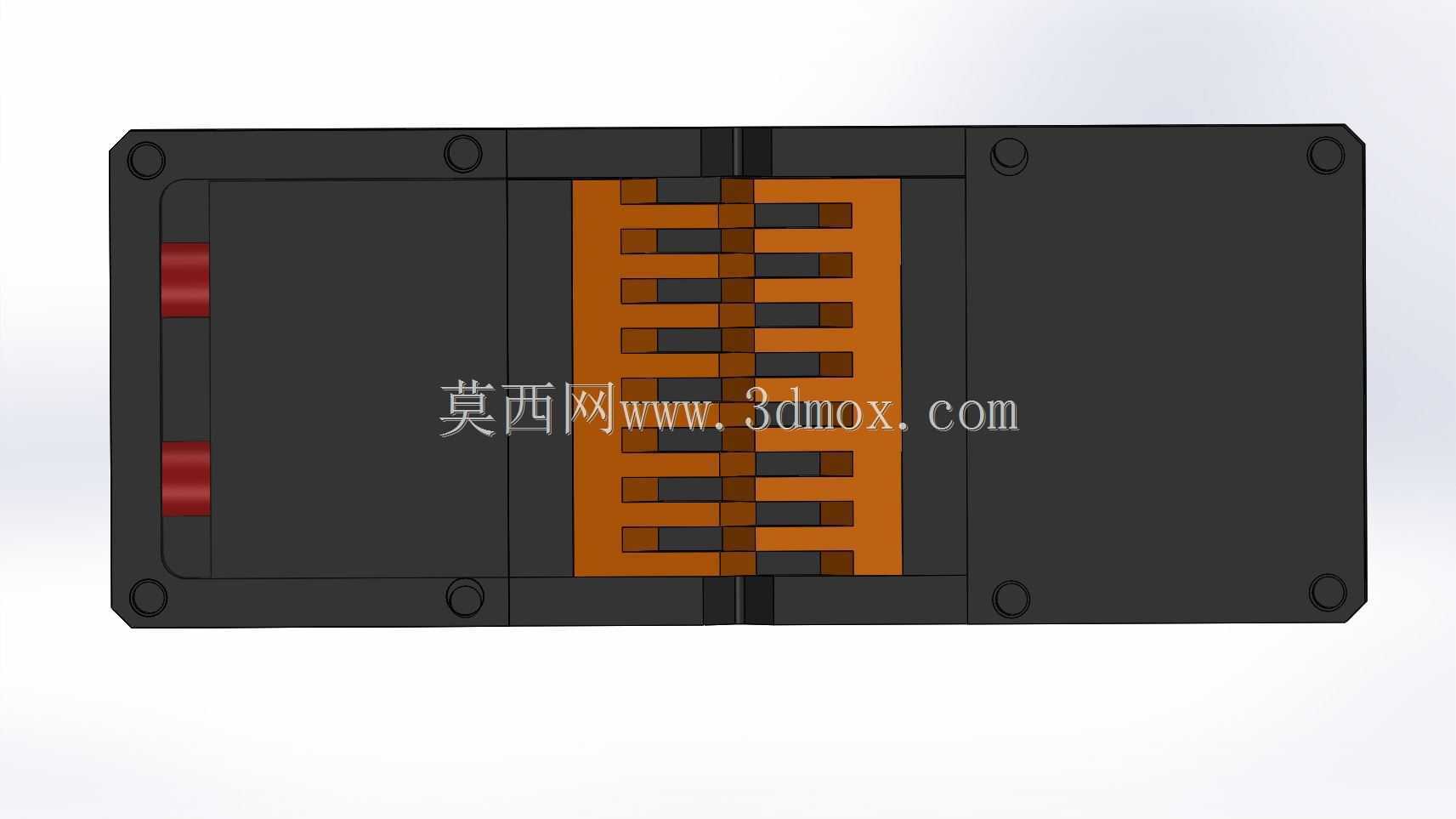

建模时需要重点处理三处配合关系：上下盖分模面要保持平齐，避免开口错位；齿槽件与盒体槽位之间应设置侧向定位面，保证齿槽对称中心与开口中心重合；沉孔、螺钉和内部避让区要逐层核对，防止装配时刀具行程与紧固件干涉。对于需要长期使用的工况，齿槽件可选用耐磨材料，外壳则侧重刚性和握持稳定性。这样的结构不以高速磨削为目标，而强调小批量、多规格刀具的快速修磨与重复定位。
