千升级化学品存储金属容器结构设计

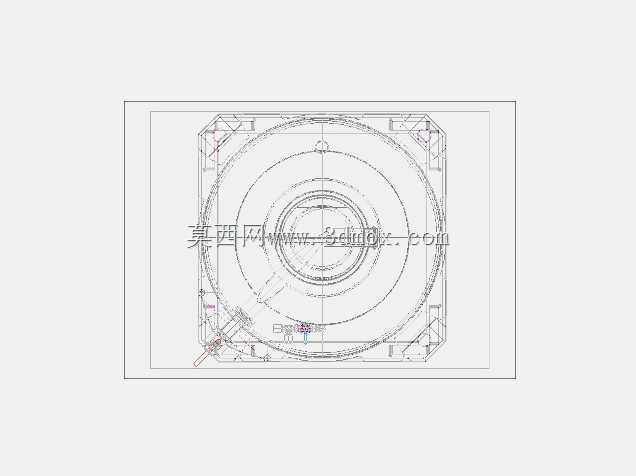

这款1000L容积的金属储运容器，主要面向化工生产车间原料周转、危化品仓储暂存、工业废液中转收集等场景设计，可适配多数酸碱类、溶剂类工业化学品的密闭存储需求，解决普通塑料容器抗冲击性差、易老化渗漏的行业痛点。从结构设计逻辑来看，整体采用外方内圆的复合构型，外部方形框架采用等边角钢满焊成型，边角处做45度切角补强，既可以满足堆叠码放的受力要求，也能避免转运过程中边角磕碰造成罐体变形，方形外框的安装边界控制在1200mm*1200mm范围内，可直接适配标准化工托盘的装载尺寸，兼容叉车叉取、堆高机码放的常规物流转运流程。内部圆形储液腔体采用旋压成型工艺制作，筒体与上下端盖采用环缝满焊，焊缝处做钝化抛磨处理，减少介质残留挂壁的同时，避免焊缝位置长期接触腐蚀介质出现晶间腐蚀。腔体顶部预留标准快开人孔与介质注入口，注入口配置带密封垫的锁紧压盖，可在存储易挥发介质时实现全密闭效果，底部侧方设置排液口，位置低于腔体最低液位线，可实现介质无残留排空。设计阶段充分考虑了不同工况的使用需求，外框与内罐之间预留20mm间隙填充缓冲减震层，在公路转运、车间短途搬运出现颠簸时，可抵消外部冲击对内罐的作用力，避免罐体焊缝受交变应力出现开裂。容器整体的重心控制在总高度的三分之一位置，满载状态下的抗倾覆角度达到17度，满足厂区内坡道转运、多层货架堆叠的稳定性要求。腔体壁厚根据存储介质的密度区间做了梯度选型，常规工况下采用3mm厚冷轧钢板做内衬防腐涂层，针对强腐蚀介质场景可更换为同厚度不锈钢板材，无需改动外部框架结构即可实现适配。顶部框架位置预留吊装孔，可配合吊具实现高位装卸作业，底部框架设置定位卡槽，堆叠时上下容器可实现嵌合固定，避免多层码放时出现滑移错位。在密封结构设计上，所有外接接口均采用锥面密封配合四氟垫片，相比平面密封结构可耐受更高的内部压力，满足部分带压存储介质的使用要求，同时快开结构的设计可实现无工具开盖操作，方便日常内部清洁与检修作业。
