工厂产线布局用双缸蒸汽动力装置结构

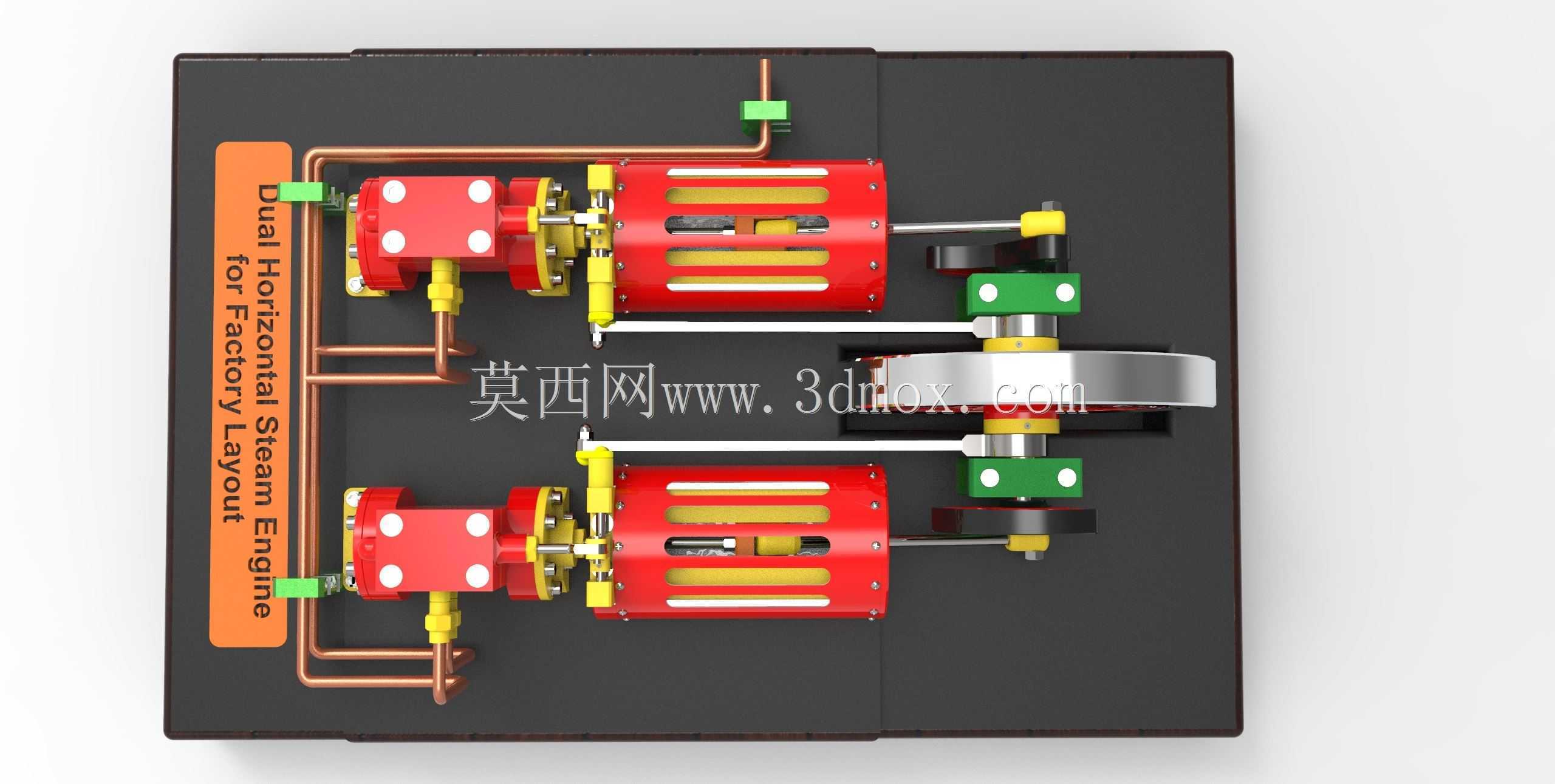

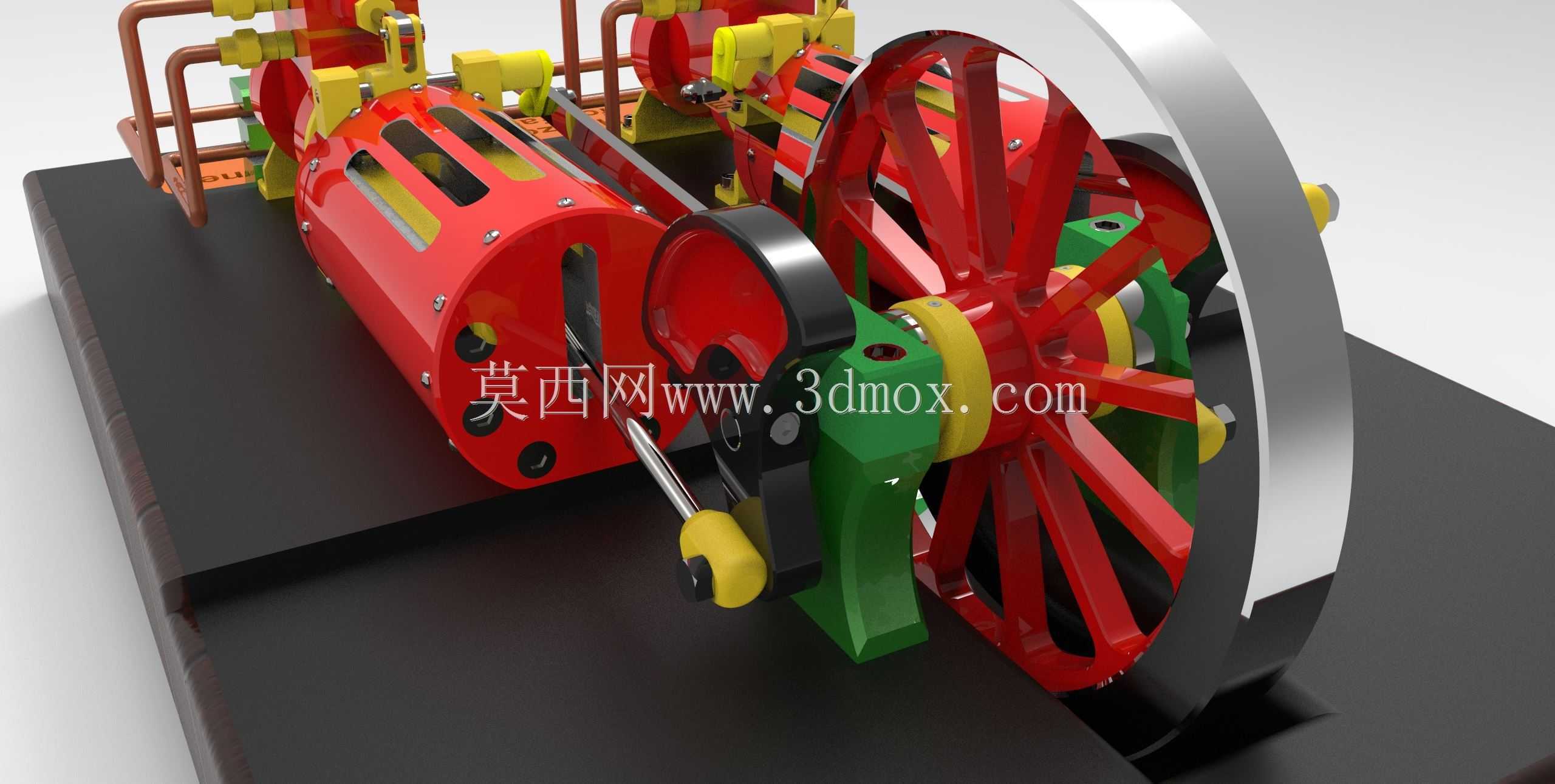

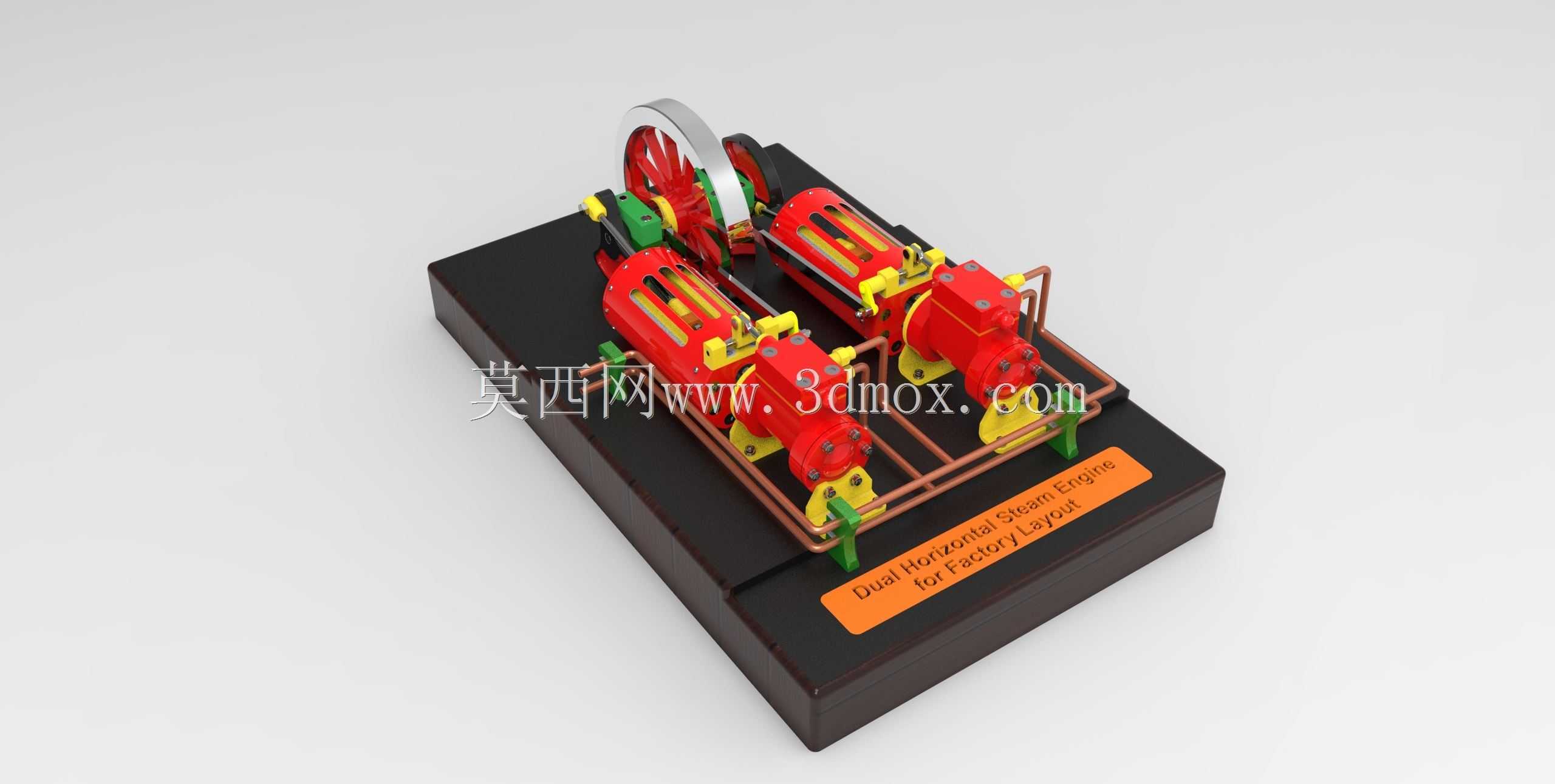

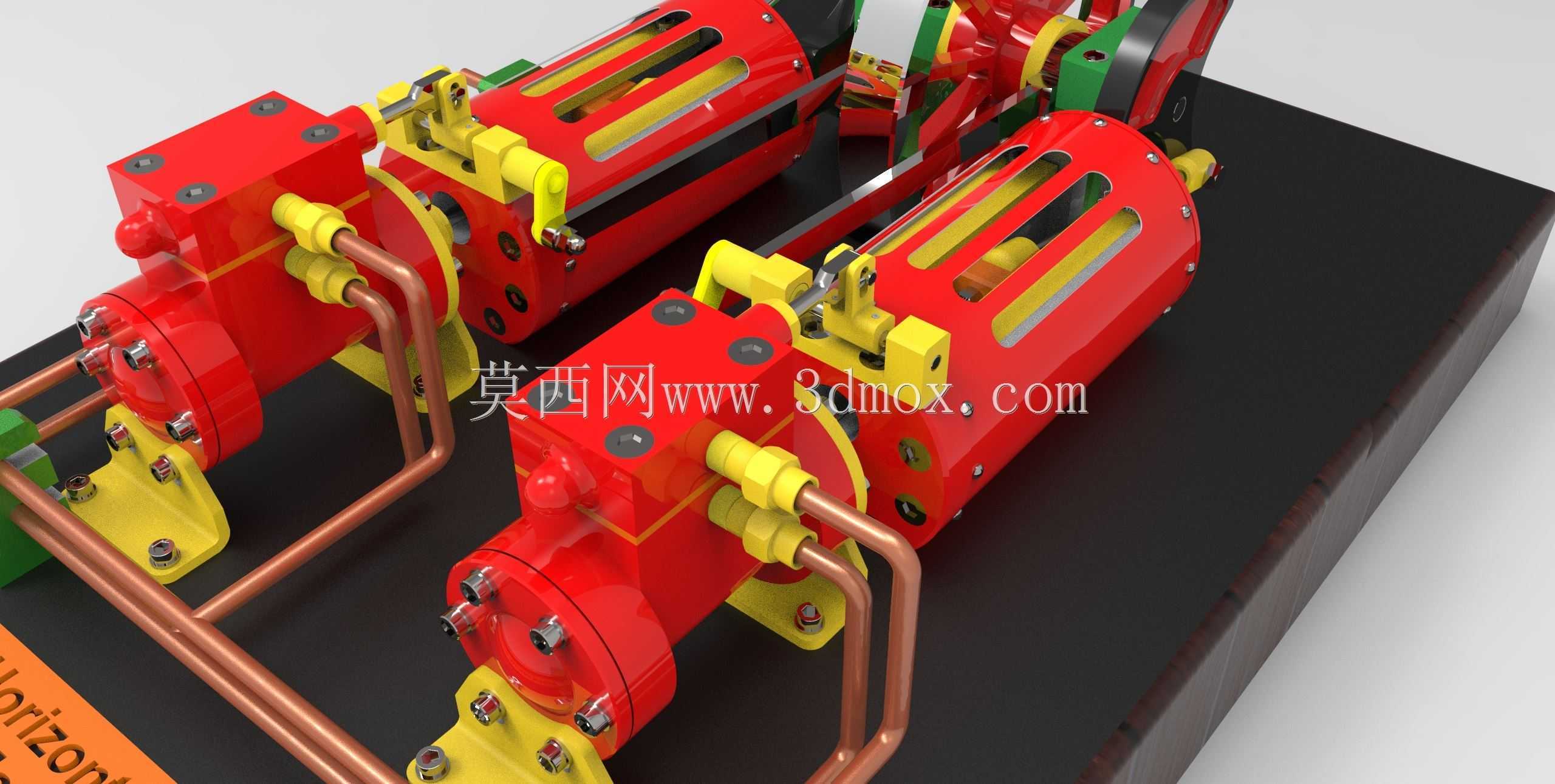

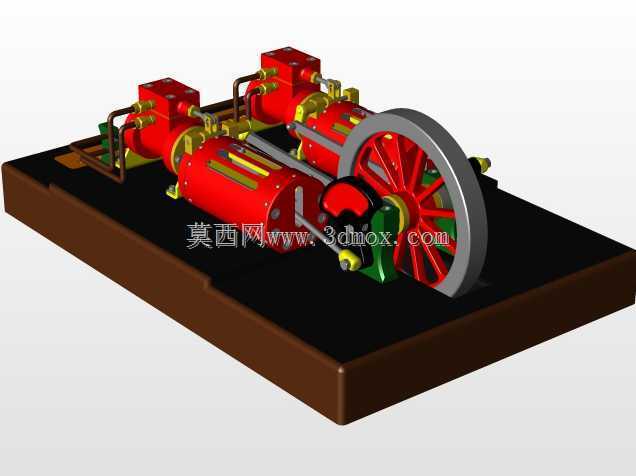

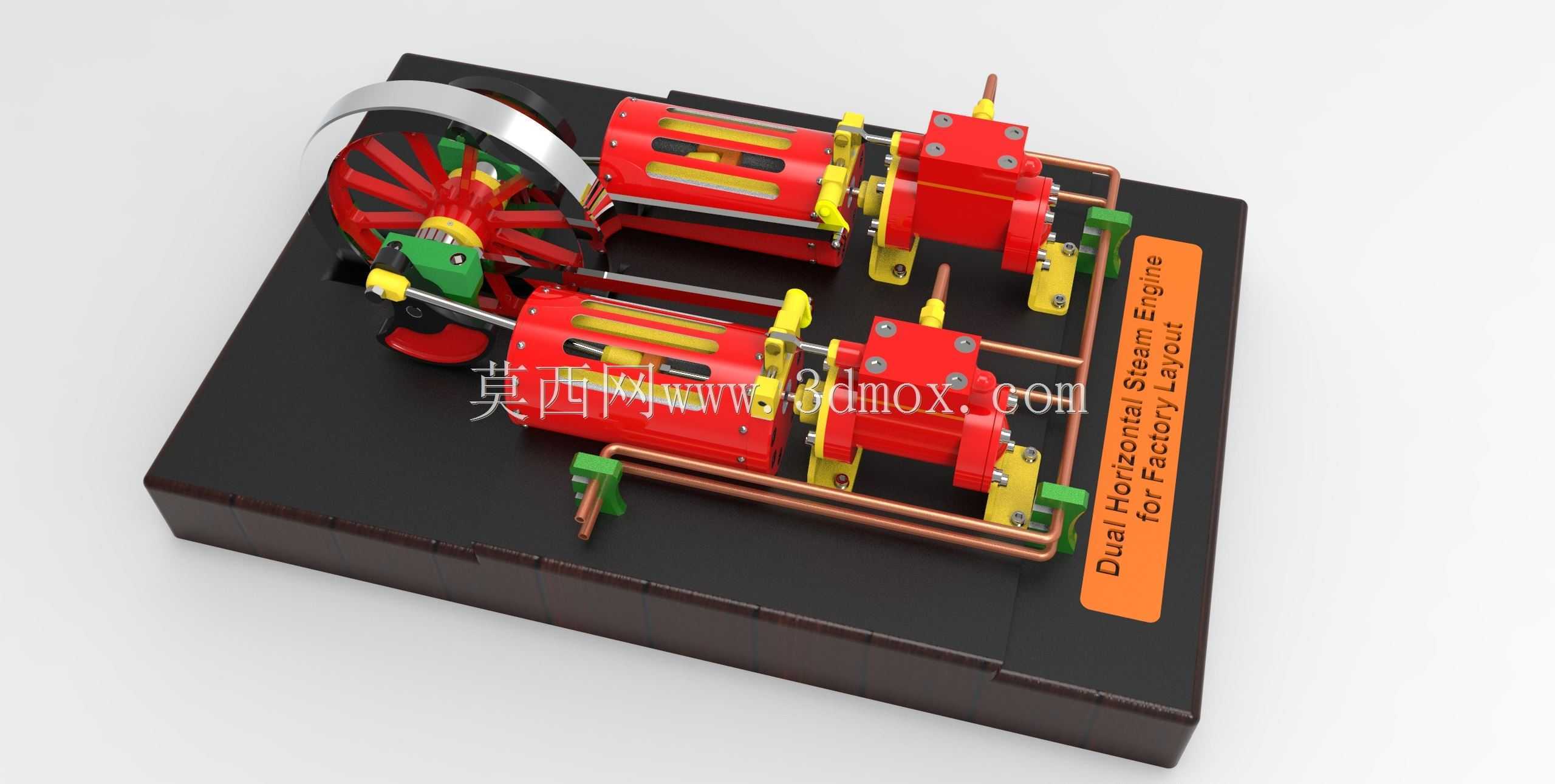

这套双缸蒸汽动力结构，主要面向早期工业厂区动力集中供给场景的布局演示与结构复刻，在厂区规划阶段，可用于直观展示蒸汽动力端到各生产工位的动力传输路径排布逻辑，帮助工艺人员梳理主管路走向、设备间距预留、检修通道设置的实际边界，避免后期施工出现管路干涉、操作空间不足的问题。从实际功能来看，该装置通过双缸交替进汽的结构设计，相比单缸蒸汽机可大幅降低动力输出的脉动性，让飞轮运转更平稳，能为厂区内的车床、泵组、输送类设备提供持续稳定的旋转动力输出，在无电力供应的早期工业场景中，是整个生产区域的核心动力源。设计过程中，首先确定了双缸对称偏置的布局形式，将两个汽缸以一定夹角布置在共用底座上，通过曲柄连杆机构将活塞的往复运动同步传递到主轴飞轮上，进汽管路采用外置铜管排布，每一组管路对应一个汽缸的进排汽接口，同时在缸体上预留了阀组安装位，可根据负载变化调整进汽量，匹配不同工况下的动力输出需求。外形与安装边界方面，整套装置采用一体化铸铁底座作为承载基础，底座上预留了地脚螺栓安装孔，可直接固定在厂区的混凝土设备基础上，大直径飞轮的外沿设置了安全防护边，防止运转过程中异物卷入，飞轮端的主轴输出端可通过皮带轮或者联轴器对接厂区的动力传输主轴，各运动部件之间预留了足够的润滑与检修间隙，日常维护时可直接拆解缸体端盖更换活塞密封件，不需要整体吊装设备。缸体外部的散热槽结构，可在长时间运转过程中快速导出缸壁热量，避免缸体温度过高导致密封件过早老化，红绿撞色的部件区分设计，可在布局演示时清晰区分动力缸、传动支架、飞轮组件的不同功能分区，方便现场人员快速识别各部件的功能定位，在教学演示或者厂区规划方案评审时，能让非机械专业的参与人员也能快速理解整套动力系统的运行逻辑。
