25-50mm量程高精度标准千分尺结构

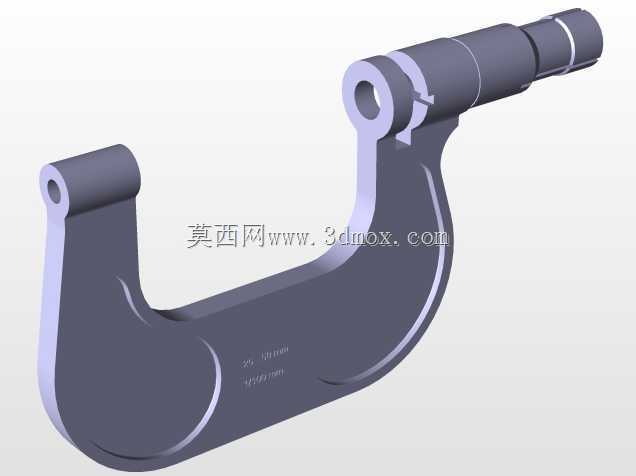

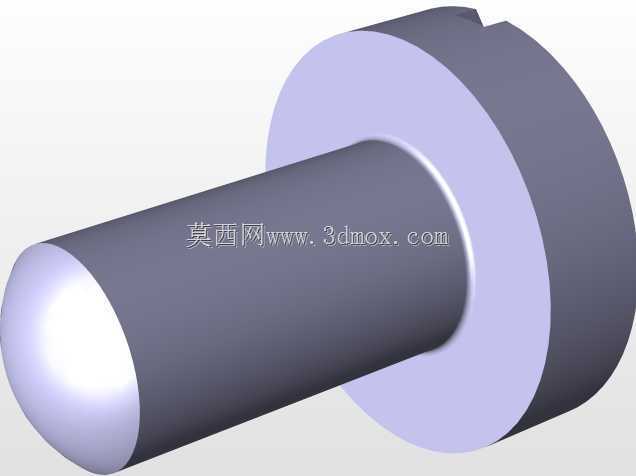

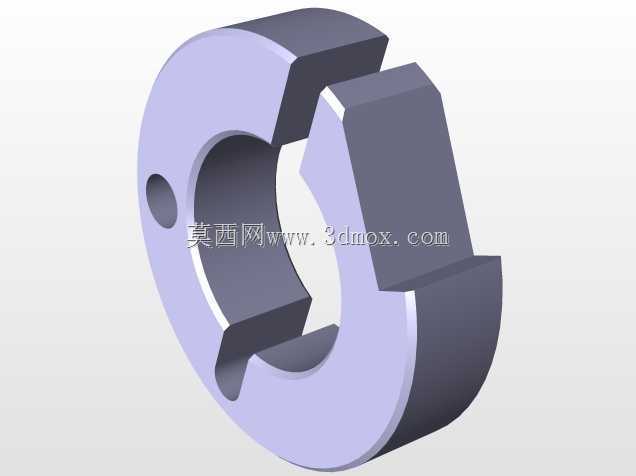

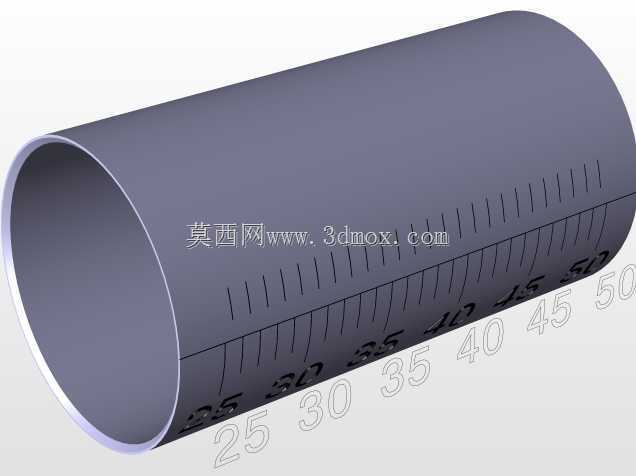

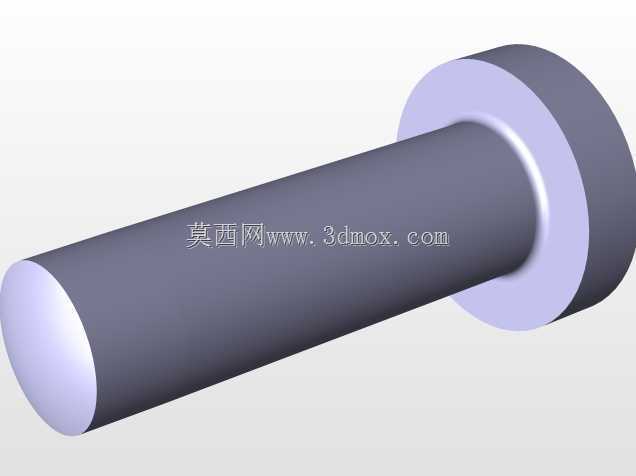

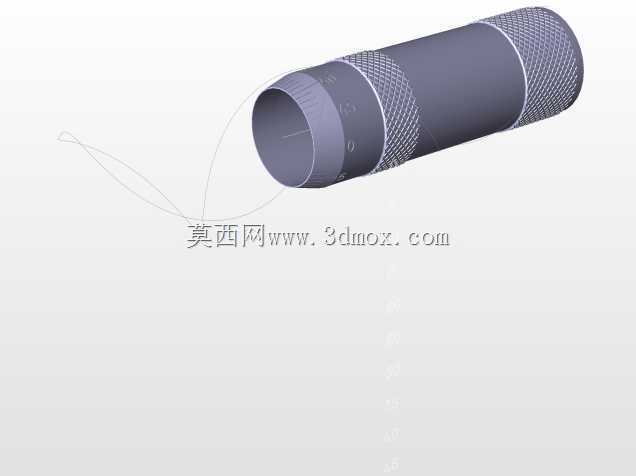

在机械加工现场的尺寸终检环节，千分尺是出镜率最高的接触式测量器具之一，这款覆盖25-50mm测量区间的标准千分尺，适配多数中小型轴类、盘类零件的外径、厚度尺寸检测需求，测量精度可达0.01毫米，能满足IT6-IT7级公差的零件尺寸核验要求，不管是普通车床加工后的轴径抽检，还是磨床工序后的精密尺寸复测，都能提供稳定可靠的测量数据支撑。从结构设计逻辑来看，这款千分尺遵循阿贝测量原则，将测砧与测微螺杆的测量轴线布置在同一直线上，从原理层面降低了测量偏移带来的系统误差；尺架采用刚性足够的弓形结构，握持时的形变控制在微米级区间，不会因为手持施力造成测量面错位，测砧与测微螺杆的测量端面经过精密研磨，平面度与平行度公差控制在极小范围内，保证接触测量时的贴合度。尺架外侧覆盖有隔热衬层，避免操作人员手持时体温传导至金属尺架造成热胀冷缩，影响测量读数的准确性；测微螺杆的螺距经过精密校准，配合固定套管与微分筒的刻度标识，读数时可先读取固定套管上的半毫米与整毫米刻度，再对齐微分筒上的圆周刻度读取微米级数值，配合棘轮测力装置，每次测量时达到额定测力就会发出打滑声响，避免不同操作人员施力不同造成螺杆压合过紧或过松带来的测量偏差，锁紧装置可在测微螺杆调整到位后锁定位置，方便批量测量时快速比对尺寸，或是取下读数时避免螺杆移位。从安装与使用边界来看，这款千分尺整体弓形开口深度适配常规中小型零件的测量需求，不需要额外的安装固定结构，手持即可完成全部测量操作，日常使用时需要注意测量面的清洁，避免铁屑、切削液残留夹在测量面与工件之间造成读数偏差，长期存放时需要在金属表面涂抹防锈脂，放置在干燥的量具盒内避免磕碰损伤测量端面。在五金加工、模具修配、设备维保等场景中，这类千分尺常和游标卡尺、百分表配合使用，游标卡尺负责快速粗测大尺寸区间，千分尺负责关键尺寸的精密核验，百分表负责形位公差的检测，三者搭配可覆盖常规机加工零件的大部分尺寸检测需求，针对小批量零件的全尺寸检验，或是批量生产过程中的工序抽检，这款千分尺的操作门槛低，读数直观，不需要复杂的校准流程就能快速投入使用，测微螺杆的行程覆盖25毫米的测量区间，刚好承接0-25mm千分尺的测量上限，是车间量具配置中不可或缺的一个量程段产品。
