三爪式手动轴承拆卸拉马工具设计

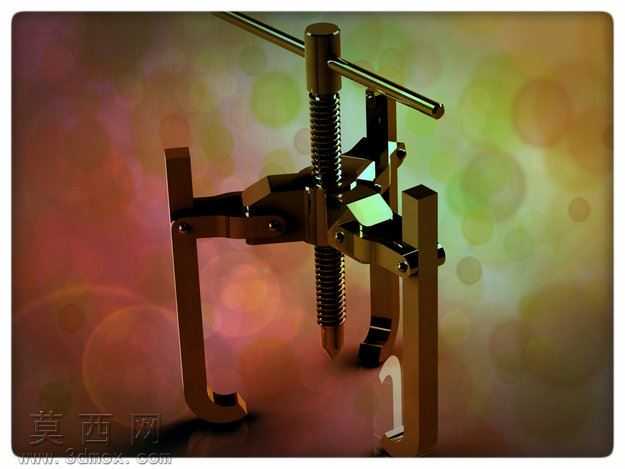

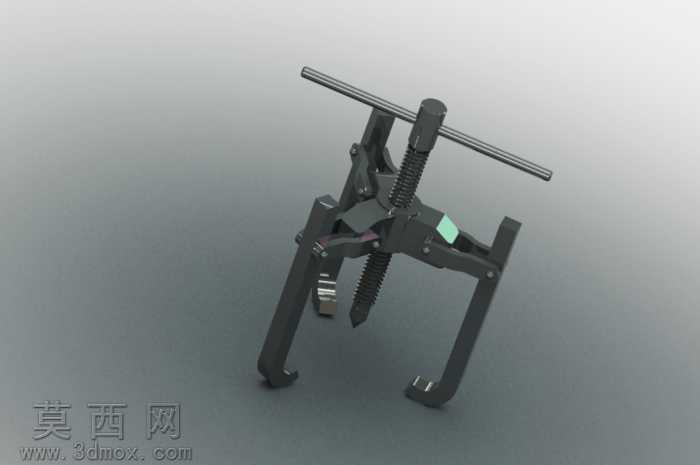

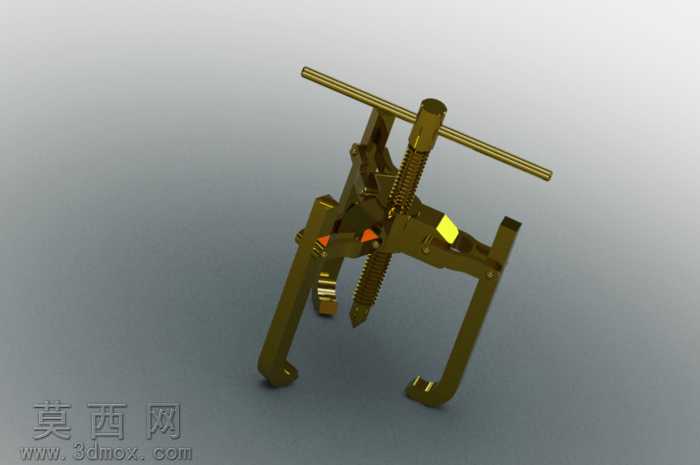

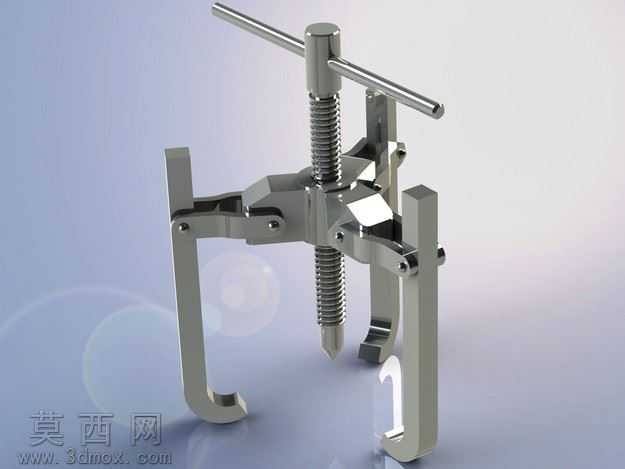

本作品为三爪式手动拆卸拉马的三维建模设计，整体建模过程严格遵循机械加工的实际尺寸比例，在三维软件中先完成核心传动部件的参数化搭建：首先构建中部梯形螺纹丝杆，采用真实梯形螺纹截面轮廓通过螺旋扫描生成实体，还原丝杆大径、小径、螺距的标准参数，保证丝杆转动时的传动逻辑与实物一致，丝杆顶端设计贯穿的横向转动杆，采用圆柱实体与丝杆做布尔合并，还原手动施力的操作结构，丝杆底端做锥形顶尖设计，用于拆卸时对准工件中心轴孔，定位时可避免工件偏移。随后完成三爪联动支架的建模，中部主体为与丝杆配合的螺纹套筒，套筒外侧均匀分布三个铰接耳座，每个耳座通过销钉连接可摆动的钩爪，钩爪采用弯折式结构设计，钩头部分做加厚处理，保证抓取工件时的结构强度，爪臂部分做等强度的截面优化，在减轻整体重量的同时避免受力断裂。建模过程中对所有铰接位置添加了同轴心配合，还原三爪同步开合的运动逻辑，转动丝杆时可带动三个钩爪同步向内收拢或向外张开，适配不同直径的轴承、皮带轮等盘类零件的拆卸需求。材质渲染阶段，整体部件赋予镀铬金属材质，调整金属粗糙度参数模拟真实五金工具的哑光金属质感，对丝杆螺纹面、钩爪接触面做轻微的磨损质感处理，还原工具的实用属性，铰接销钉部分做稍亮的金属高光处理，区分不同部件的装配关系。场景搭建采用浅灰色渐变背景，添加柔和的侧方主光源与顶部补光，在金属表面形成自然的光影反射，突出工具的结构轮廓与金属质感，底部添加柔和的投影增强模型的立体感。设计过程中充分考虑工具的实际使用场景，三爪均匀分布的结构可保证拆卸时受力均匀，避免拆卸过程中损坏工件，手动丝杆传动结构无需额外动力源，适合现场维修的作业场景，整体模型装配关系完整，可直接用于运动仿真演示、工具结构教学以及生产加工的参考依据。
