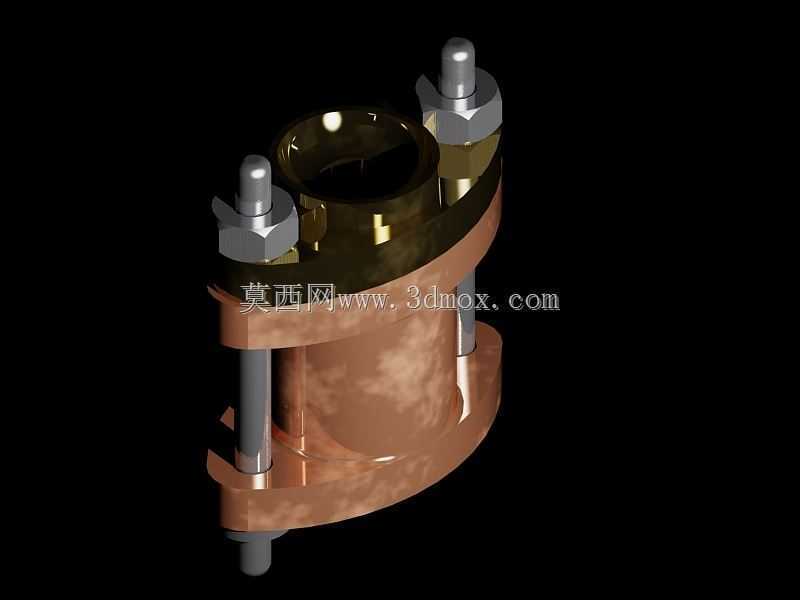

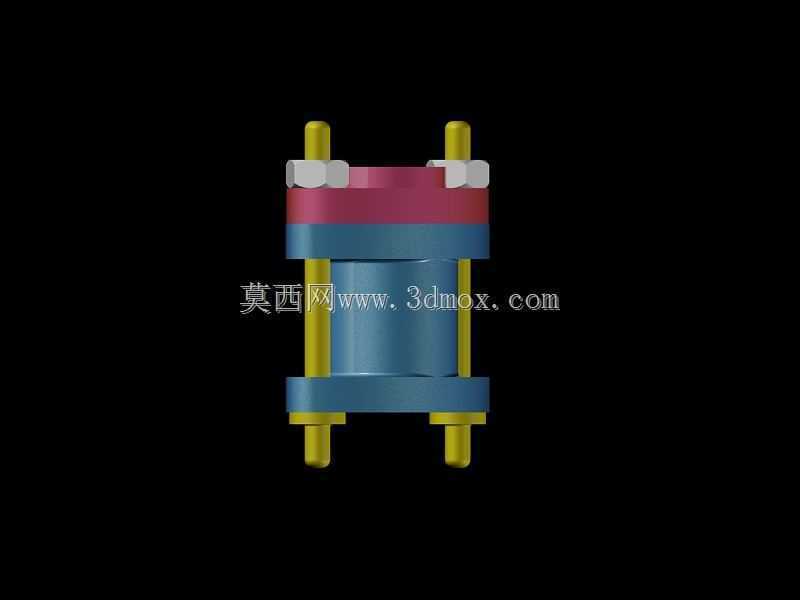

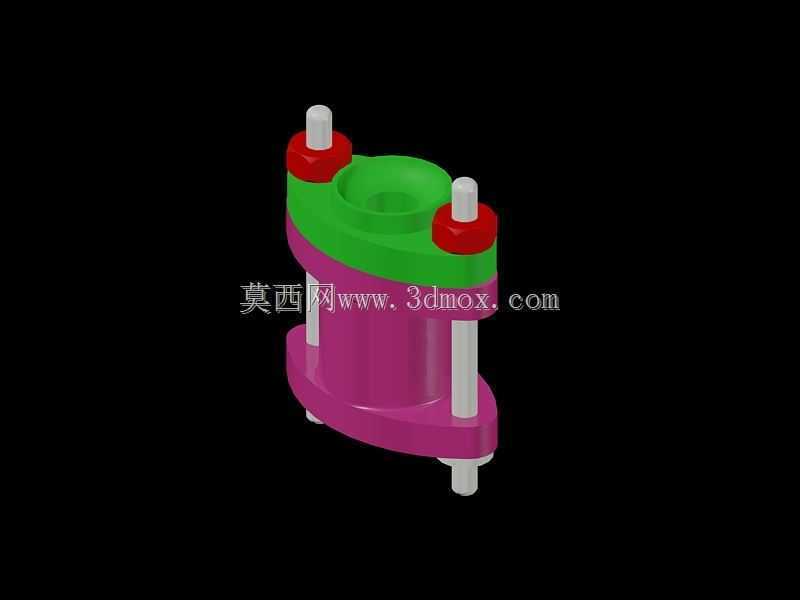

填料函轴端密封组件三维结构

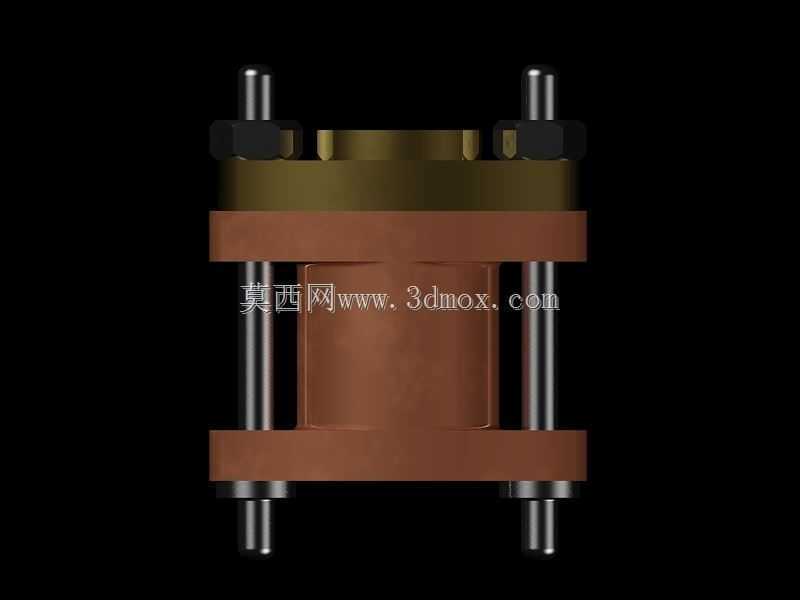

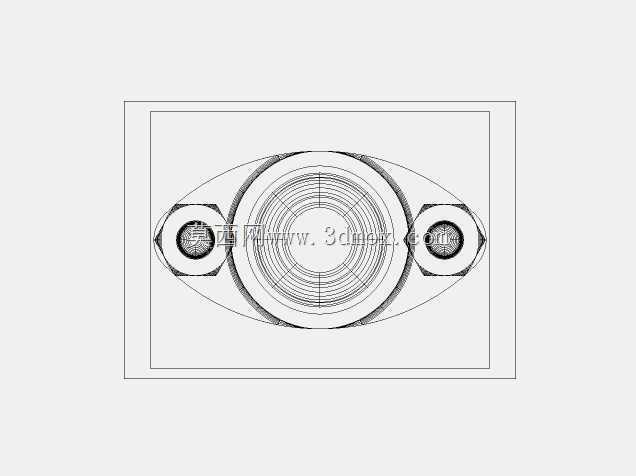

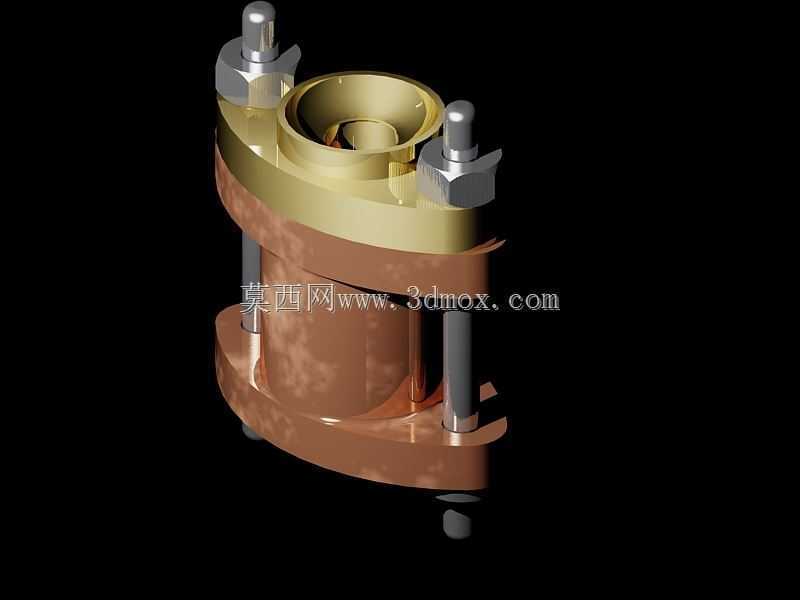

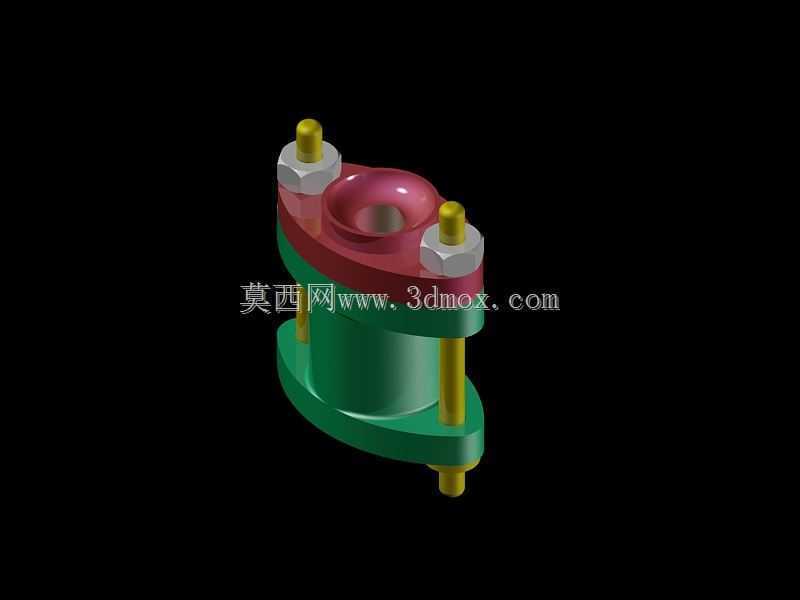

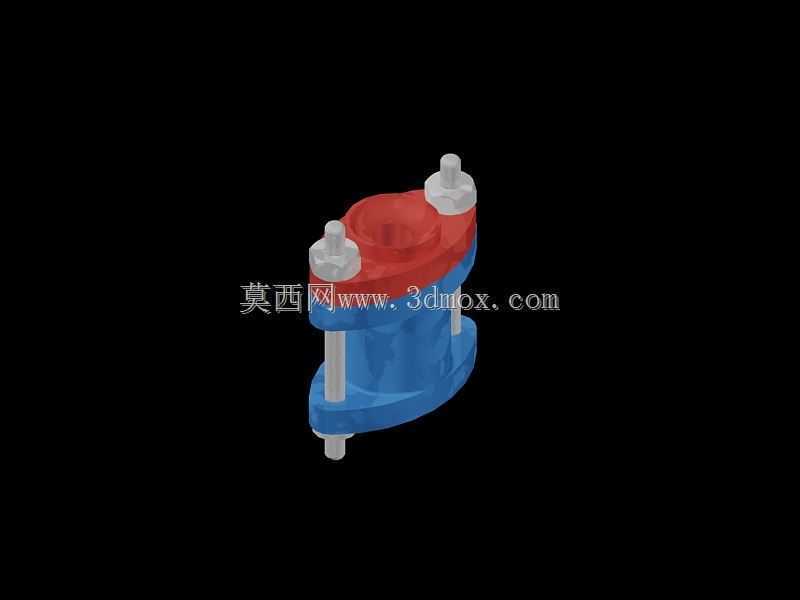

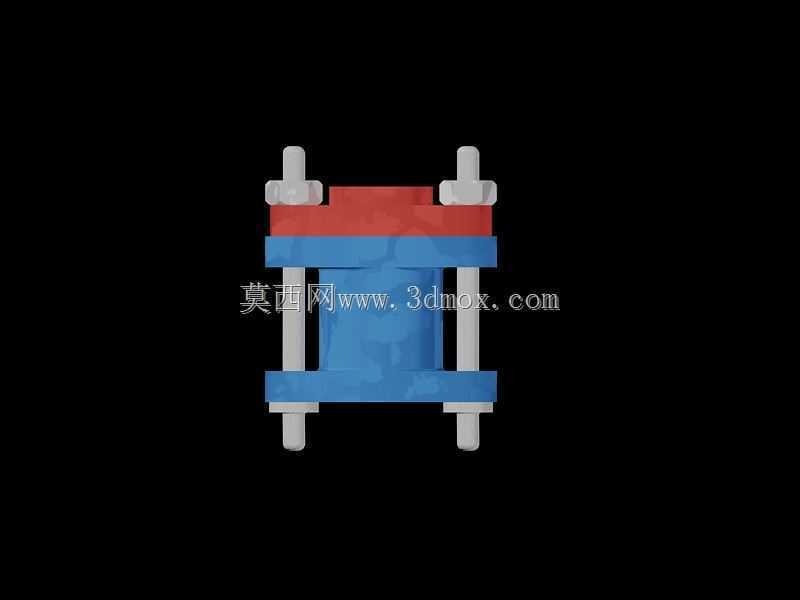

在泵类、阀类、反应釜以及各类带旋转或往复运动轴的工业设备中，轴与壳体之间的动密封一直是设备运维与设计阶段的核心考量点，填料函作为应用最广泛的压盖密封总成结构，承担着阻断设备内部流体介质沿轴间隙向外泄漏的关键作用。这套填料函结构采用上下分体式压盖配合设计，主体腔体为铜质材质，适配有一定耐腐蚀要求、同时需要良好导热性的工况场景，比如低压蒸汽输送管路的阀杆密封、小型清水泵的轴端密封位置，都能见到这类结构的实际应用。从结构设计逻辑来看，填料函的核心是通过压盖的轴向压紧力，让填充在腔体内的密封填料产生径向形变，紧密贴合在轴表面与腔体内壁之间，堵塞流体泄漏的通道；这套模型里的压紧结构采用带蝶形螺母的螺柱设计，无需专用工具即可手动调整压紧力，现场运维时可根据填料的磨损情况逐步拧紧，补偿填料老化、磨损带来的密封间隙，相比螺栓直接压紧的结构，调整精度更易控制，也能避免压盖偏斜导致的轴磨损问题。从安装边界来看，这套填料函的下端为定位止口结构，可直接嵌入设备壳体的对应安装槽内，保证腔体与轴的同轴度，避免压盖偏磨；上端压盖的内孔与轴之间预留了合理的间隙，既不会刮蹭轴表面，也能限制填料被内部压力挤出。腔体内部的填料容纳空间为等径环形槽，可适配不同材质的盘根填料，比如石墨盘根、芳纶盘根、聚四氟乙烯盘根等，设计人员可根据实际输送介质的温度、腐蚀性、压力参数灵活选配填料类型。两侧的螺柱为对称布置，拧紧时需对角同步施力，保证压盖平行下压，避免单侧压紧导致的填料受力不均，这也是现场安装时最容易忽略的操作要点，很多现场泄漏问题都源于压盖安装偏斜。另外，铜质的腔体材质相比铸铁材质，在水、低压蒸汽这类常见介质中不易生锈，长期使用后拆卸维护更方便，不会出现锈死无法拆解的问题，适合民用供水、小型化工配套、暖通管路这类运维频次不高但要求长期可靠的场景。在三维建模过程中，这套结构完整还原了各零件的配合公差，比如压盖与腔体的配合间隙、螺柱与安装孔的间隙、压盖内孔与轴的避让尺寸，都符合通用机械密封件的设计规范，可直接作为同类产品设计的参考结构，也能用于装配工艺演示、运维培训的可视化素材。
