VCM型机械密封端面结构三维设计

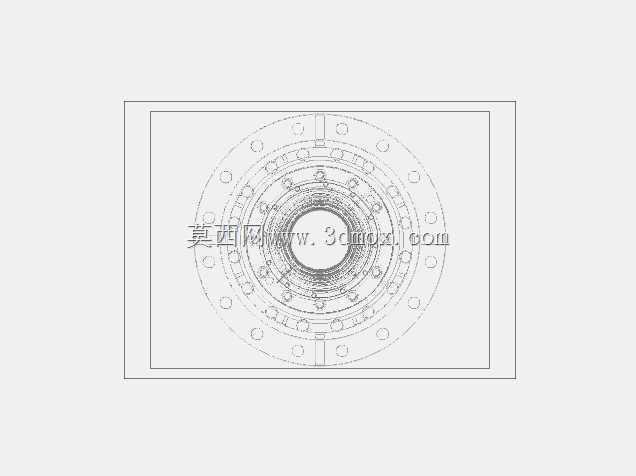

在泵类、反应釜、压缩机等存在旋转轴贯穿壳体的流体处理设备中，轴与壳体之间的环形间隙是介质泄漏的核心通道，机械密封作为接触式动密封的主流方案，依靠垂直于旋转轴线的端面在流体压力与补偿机构弹力作用下保持贴合，配合辅助密封实现近零泄漏的密封效果，相比传统填料密封，其泄漏量可降低两个数量级，摩擦功耗仅为填料密封的10%-50%，在石化、电力、水处理、制药等对密封可靠性要求较高的工况中应用占比超过七成。本次设计的VCM类机械密封，针对中低压洁净流体工况开发，整体采用多环同轴嵌套结构，从外到内依次布置定位法兰环、静环座、补偿弹簧组、动环座与轴套，各环件的同轴度公差控制在0.02mm以内，避免旋转过程中出现端面偏磨导致密封失效。设计过程中优先考虑安装边界的适配性，外围法兰环预留均匀分布的螺栓通孔，可直接与设备腔体的密封端面法兰对接，安装时无需额外加工适配接口，轴套内径与旋转轴采用间隙配合，配合公差取H7/g6，既保证装配便利性，又可通过轴套上的紧定螺钉实现与轴的同步旋转，避免轴套与轴之间出现相对转动磨损轴面。端面摩擦副采用软硬配对方案，动环选用硬质合金材质，具备高硬度、耐磨损的特性，静环选用浸树脂石墨，具备良好的自润滑性与摩擦相容性，即使短时间出现干摩擦工况也不会快速烧损密封面。补偿机构采用周向均匀布置的小弹簧结构，相比单弹簧结构，其端面比压分布更均匀，在轴出现小幅径向跳动时，各位置弹簧可独立补偿位移，始终保持动环与静环端面的紧密贴合，弹簧预紧力经过反复核算，既保证低压工况下的端面贴合度，又不会因比压过大导致端面摩擦温升过高。辅助密封分别在静环与静环座、动环与轴套之间设置O型密封圈，选用氟橡胶材质适配多数常规流体介质，密封槽的尺寸公差严格按照相关标准设计，保证密封圈的压缩率在15%-25%的合理区间，既避免压缩量过大导致密封圈永久变形，又防止压缩量不足出现静密封点泄漏。整体结构未设置额外的冲洗冷却接口，适用于介质温度低于80摄氏度、压力不超过1.6MPa的清水、润滑油、低腐蚀性化工介质工况，日常维护时仅需在设备大修周期内检查端面磨损量，当磨损量超过补偿弹簧的总行程时更换整套密封组件即可，维护成本远低于填料密封。建模过程中对所有配合面做了公差标注模拟，装配时可直接按照模型中的配合关系完成实体组装，无需反复修配，各零件的壁厚均经过强度校核，在承受额定工作压力时不会出现结构变形，端面的平面度公差控制在0.0009mm以内，满足机械密封端面的平面度要求，避免因端面不平导致的介质泄漏。
