M2.5规格内六角凹头圆柱螺栓

这类小规格内六角凹头螺栓，在精密装配场景里的使用频率极高，常见于消费电子内部结构锁附、小型仪器仪表模组固定、微型自动化执行机构的部件拼接，还有3D打印机挤出头组件、小型伺服舵机安装位这类对安装空间有严格限制的位置。和普通外六角螺栓不同，凹头内六角的结构允许螺栓头完全沉入安装基面的沉孔内，装配完成后连接件表面不会有凸起的结构，既可以避免突出的螺栓头剐蹭周边运动部件，也能让设备外表面保持平整，满足部分产品的外观设计要求。

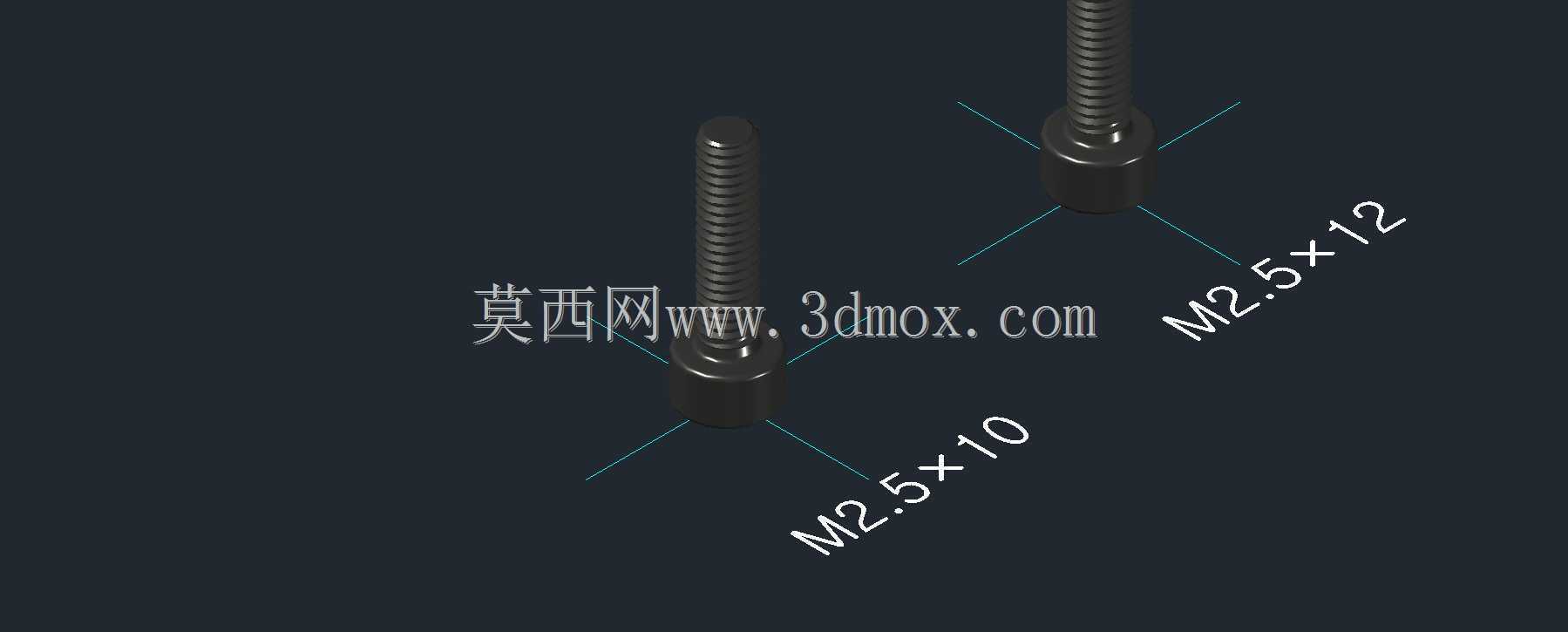

本次建模覆盖了M2.5×10、M2.5×12两种常用长度规格，建模过程中严格参照通用紧固件的公差要求，螺纹段的牙型角、螺距参数完全匹配公制粗牙螺纹标准，螺杆光杆段与螺纹段的同轴度控制在常规装配允许的公差范围内，螺栓头部的内六角驱动孔尺寸适配标准规格的内六角扳手，不会出现扳手打滑、无法插入的问题。设计时特意还原了头部下端的倒角结构，这个结构可以让螺栓顺利导入沉孔，避免装配时螺栓头边缘刮蹭沉孔内壁造成涂层脱落或者金属碎屑残留，在洁净要求较高的光学设备、电子模组装配场景里，这类细节设计能有效减少装配环节的异物风险。

从安装边界来看，两种长度规格的螺栓适配不同厚度的被连接件：10mm长度款适合总锁附厚度在4-6mm的叠层结构，12mm长度款可适配6-8mm的锁附厚度，装配时需要提前在安装基面加工对应规格的沉孔，沉孔深度要略大于螺栓头部厚度，保证螺栓头完全沉入后不突出基面。这类螺栓的受力方向以轴向拉力为主，侧向抗剪切能力适配小型轻量化结构的载荷需求，不适合用于大载荷的重型结构连接，选型时需要根据实际连接部位的静载荷、振动频率来确认是否需要配合防松垫圈、螺纹胶使用。建模时还原了螺纹收尾处的不完整牙型结构，和实际量产螺栓的加工特征一致，用于装配干涉检查时可以更精准地模拟真实装配状态，避免设计阶段出现螺纹孔深度不足、螺栓顶到孔底的问题。
