自动化送料喂养机械设备三维设计

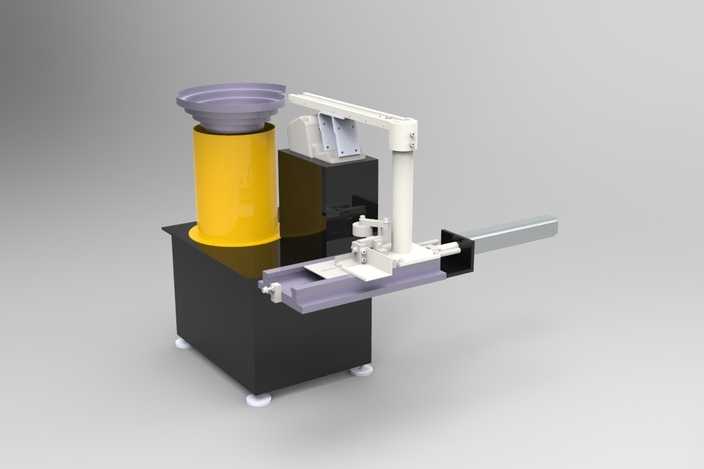

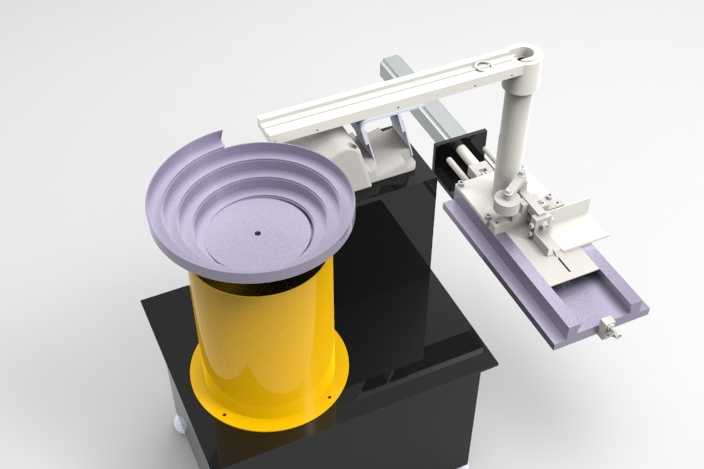

本模型为自动化送料喂养类工业设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配逻辑与公差配合规范，对设备各组成模块进行了独立的零件建模与层级装配，确保各运动部件无结构干涉，可完整还原设备的实际运行动作逻辑。模型整体由机架主体、振动储料仓、直线送料导轨、横向推送机械臂、出料定位机构五大核心模块组成，机架采用方钢焊接框架式结构设计，底部配置可调式支撑脚杯，可适配不同平整度的安装地面，建模时对机架的焊缝、安装孔位、支撑脚调节螺纹都做了精细化还原，材质上赋予机架哑光金属喷塑质感，还原工业设备的真实外观表现。顶部的振动储料仓采用锥斗式结构设计，仓壁做了顺滑的曲面过渡处理，避免物料卡滞，建模时还原了振动盘的内部螺旋送料轨道、调频振动底座的结构细节，材质上赋予储料仓磨砂不锈钢材质，振动底座做了铸铁哑光质感区分，清晰呈现储料送料模块的结构层次。横向推送机械臂采用直线导轨搭配气缸驱动的结构设计，建模时还原了导轨滑块、气缸缸筒、活塞杆、末端夹料定位块的细节结构，机械臂的行程限位块、安装固定座都按照实际安装尺寸做了1:1还原，材质上对导轨赋予镀铬亮面金属质感，气缸缸筒做阳极氧化铝合金质感，气管接口做黄铜材质区分，提升模型的渲染真实度。设备的出料定位机构做了可调式设计，可适配不同规格的待加工工件定位需求，建模时还原了定位块的调节腰型孔、锁紧螺丝、导向斜面的细节，确保物料可精准输送至指定工位。整体模型在渲染阶段采用工业场景常用的三点布光方式，添加了柔和的环境遮蔽效果，对各部件的材质粗糙度、金属度参数做了反复调试，既清晰呈现设备的内部结构与装配关系，也还原了工业设备的真实材质质感。设计过程中充分考虑了设备的维护便捷性，将振动模块、驱动模块、送料模块都设计为可快速拆卸的独立装配体，方便后续的设备维护与部件更换，同时对设备的走线槽、气源接口位置都做了合理布局，避免管线与运动部件产生干涉，整体结构紧凑，送料节拍稳定，可直接应用于自动化生产线的物料定向输送、自动上料喂养类工位的方案展示、结构验证与工程参考。
