多工位回转式自动化加工装配专用设备

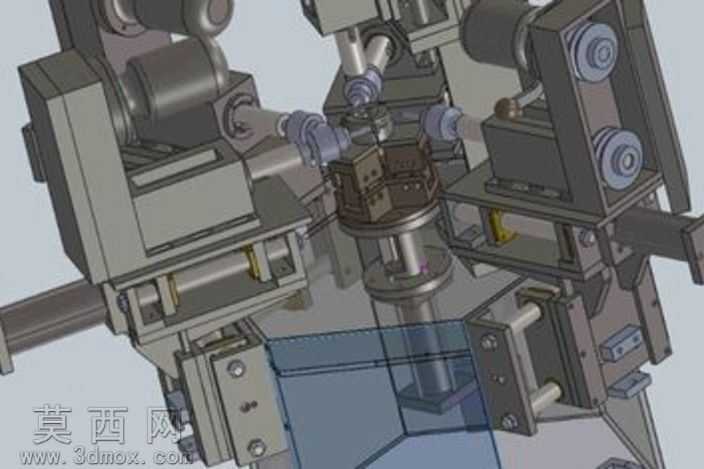

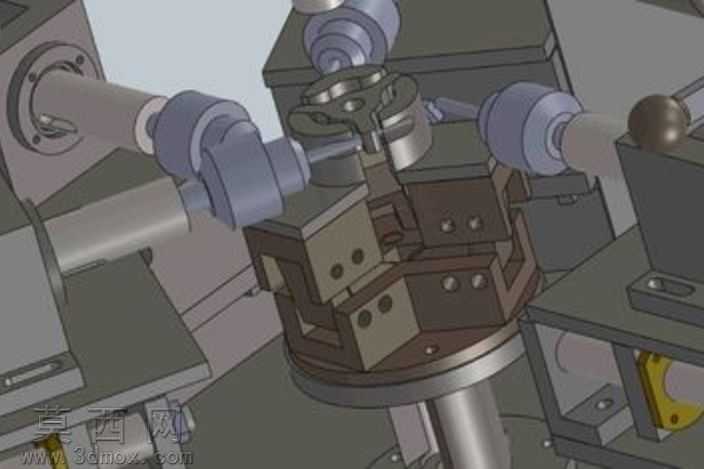

本模型为多工位回转式自动化加工装配专用设备，采用三维建模软件完成全参数化结构设计，完整还原设备的整体布局与各功能模块细节。建模过程中严格遵循机械设计规范，对回转工作台、多组周向布置的加工执行单元、进给滑台、定位夹紧机构、传动组件等核心结构均做了精细化建模，各零件间的装配约束完全匹配实际设备的运动逻辑，可直观展示设备的工位切换、加工进给、定位锁紧等动作流程。渲染阶段采用金属哑光材质模拟设备的机架钣金与加工零部件，对导轨、丝杆、轴承等传动部件赋予金属光泽质感，对气动管路、线缆等辅助构件做了差异化材质区分，通过半透明剖切效果展示内部传动结构的布局，清晰呈现各工位的功能分区与动作配合关系。设计思路围绕高效自动化生产需求展开，采用中央回转工作台作为工件输送载体，周向均匀布置多组不同功能的加工执行头，可在一次工件装夹后完成多道工序的连续加工，有效减少工件重复装夹的定位误差，提升生产加工效率；各进给滑台采用线性导轨搭配滚珠丝杆的传动结构，保证加工进给的精度与稳定性，定位机构采用高精度销钉定位搭配气动夹紧，确保工位切换后的重复定位精度满足精密加工要求；整体结构采用模块化设计思路，各加工单元可根据实际加工工序需求进行调整替换，具备较强的工艺适配性，可适配不同规格工件的多工序连续加工需求，模型完整保留了各部件的安装接口与装配关系，可作为同类自动化专机设计的参考方案，用于结构验证、动作仿真以及方案展示等场景。
