包胶弯辊输送导向辊结构

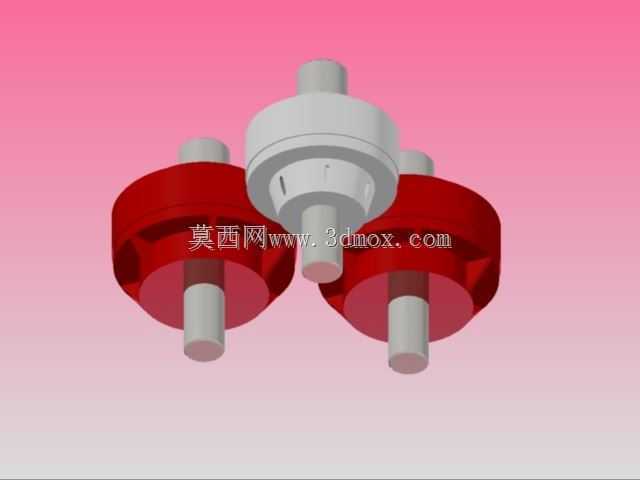

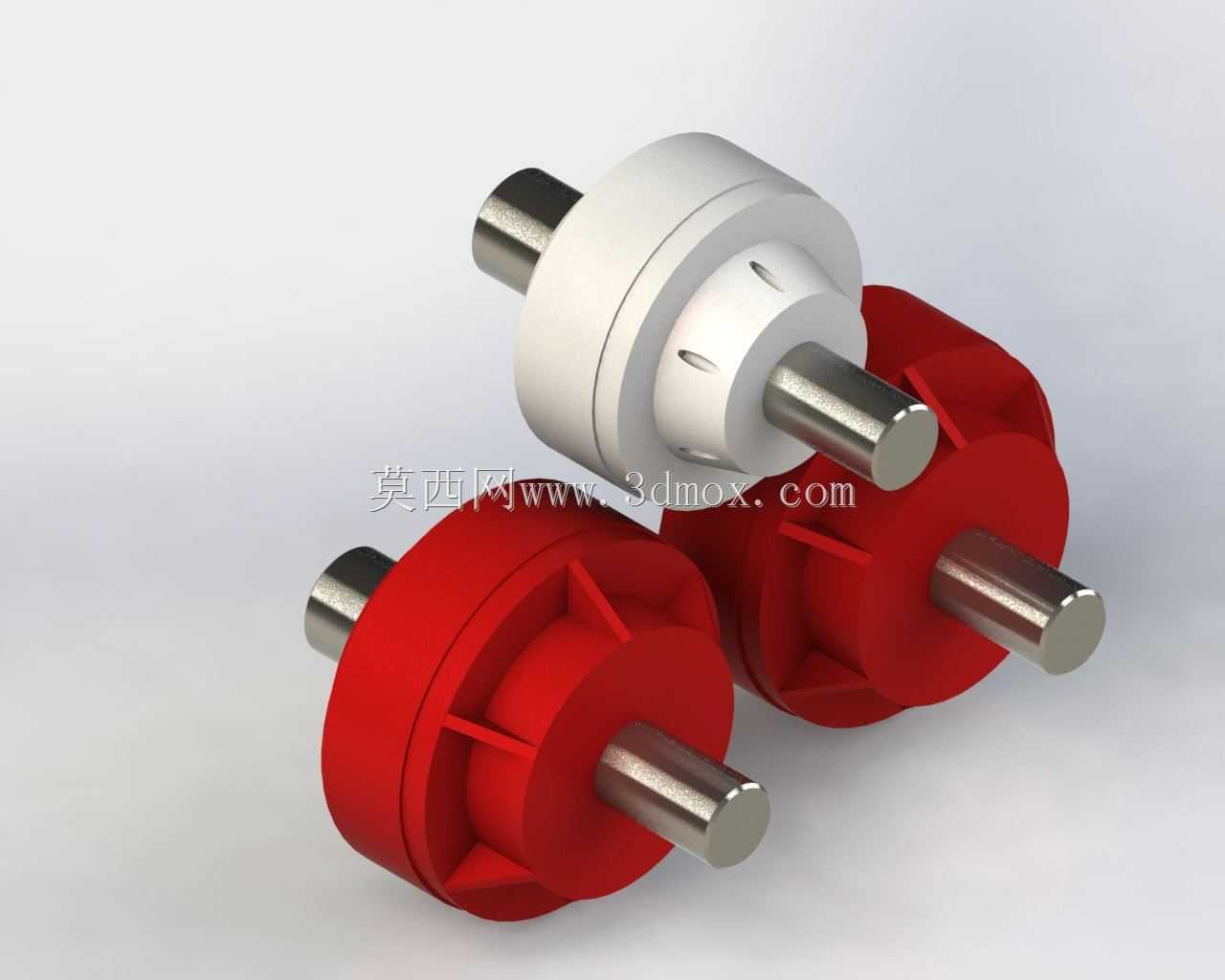

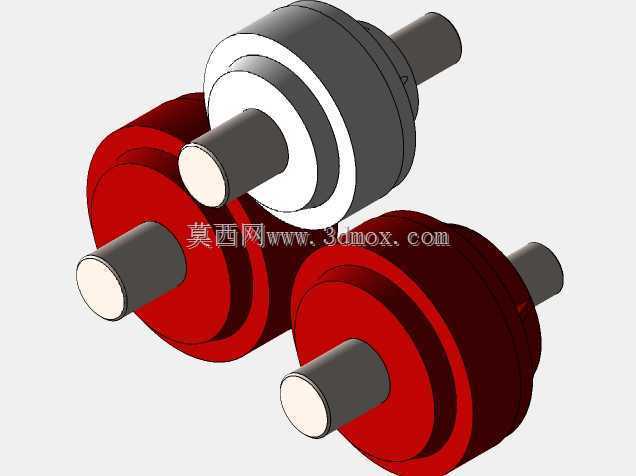

这类弯辊结构常出现在薄膜、片材、带材连续输送生产线中，比如包装膜分切线、纺织面料整经设备、印刷走料单元、薄金属带整平工位都能见到它的身影，核心作用是在物料走料过程中自动舒展料面，抵消走带过程中产生的褶皱、跑偏问题，相比普通直辊，它的辊身带有固定弧度，不需要额外加装纠偏执行机构就能依靠辊面线速度差，把向中间聚拢的物料向两侧均匀撑开。从结构上看，这套辊组件两端伸出的金属轴颈是安装基准，装配时需要匹配带座轴承的内孔尺寸，安装时要保证两端轴颈的同轴度公差控制在0.02mm以内，避免转动过程中出现径向跳动，拉损输送的物料表面。辊身主体分为两种结构，红色部分是包胶层，一般采用聚氨酯或者丁腈橡胶材质，邵氏硬度根据输送物料的特性调整，比如输送易划伤的光学薄膜时会选用邵氏A40-50的软质胶层，输送薄金属带时会选用邵氏A70-80的硬质胶层，胶层表面做了周向的加强筋结构，一方面可以增加辊面和物料之间的摩擦力，避免打滑，另一方面能提升胶层整体的结构强度，长时间受压不会出现胶层塌陷变形。白色部分是辊体的支撑端盖，和内部的芯轴采用过盈配合连接，端盖上开有减重槽，在保证结构强度的前提下降低整体辊体的重量，减少转动惯量，让设备启停的时候辊体响应更快，不会因为惯性过大扯断轻薄的输送物料。设计这类辊结构的时候，首先要确定辊身的弧度大小，弧度的曲率需要匹配生产线的走料速度、物料幅宽、物料本身的拉伸强度，幅宽越宽、物料越容易产生褶皱的工况，辊身的弧度就需要适当加大，但弧度不能超过物料的拉伸极限，否则会把物料边缘拉裂。安装边界上，两端轴颈的伸出长度需要匹配安装墙板的厚度，轴颈上要预留卡簧槽或者锁紧螺母的位置，防止辊体运转过程中出现轴向窜动，辊身的最大外径要和上下相邻的辊组留出足够的间隙，避免运转过程中出现辊面干涉。另外胶层和内部金属辊芯的结合面需要做滚花处理，涂覆专用的粘接剂，保证长时间高速运转的时候胶层不会和辊芯脱开，端盖和辊芯的配合位置要做密封处理，避免生产现场的粉尘、水汽进入辊体内部，磨损配合面，缩短辊的使用寿命。这类辊的动平衡等级需要达到G6.3以上，在高速运转的线体上甚至要达到G2.5级，避免高速转动时产生振动，影响整条输送线的运行稳定性。
