汽车悬架控制臂三维建模实例

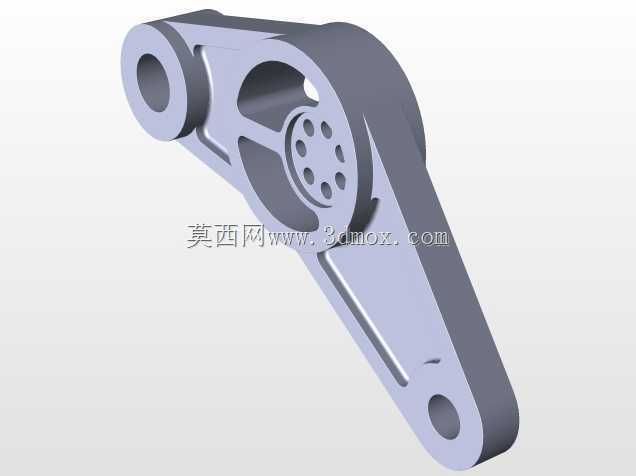

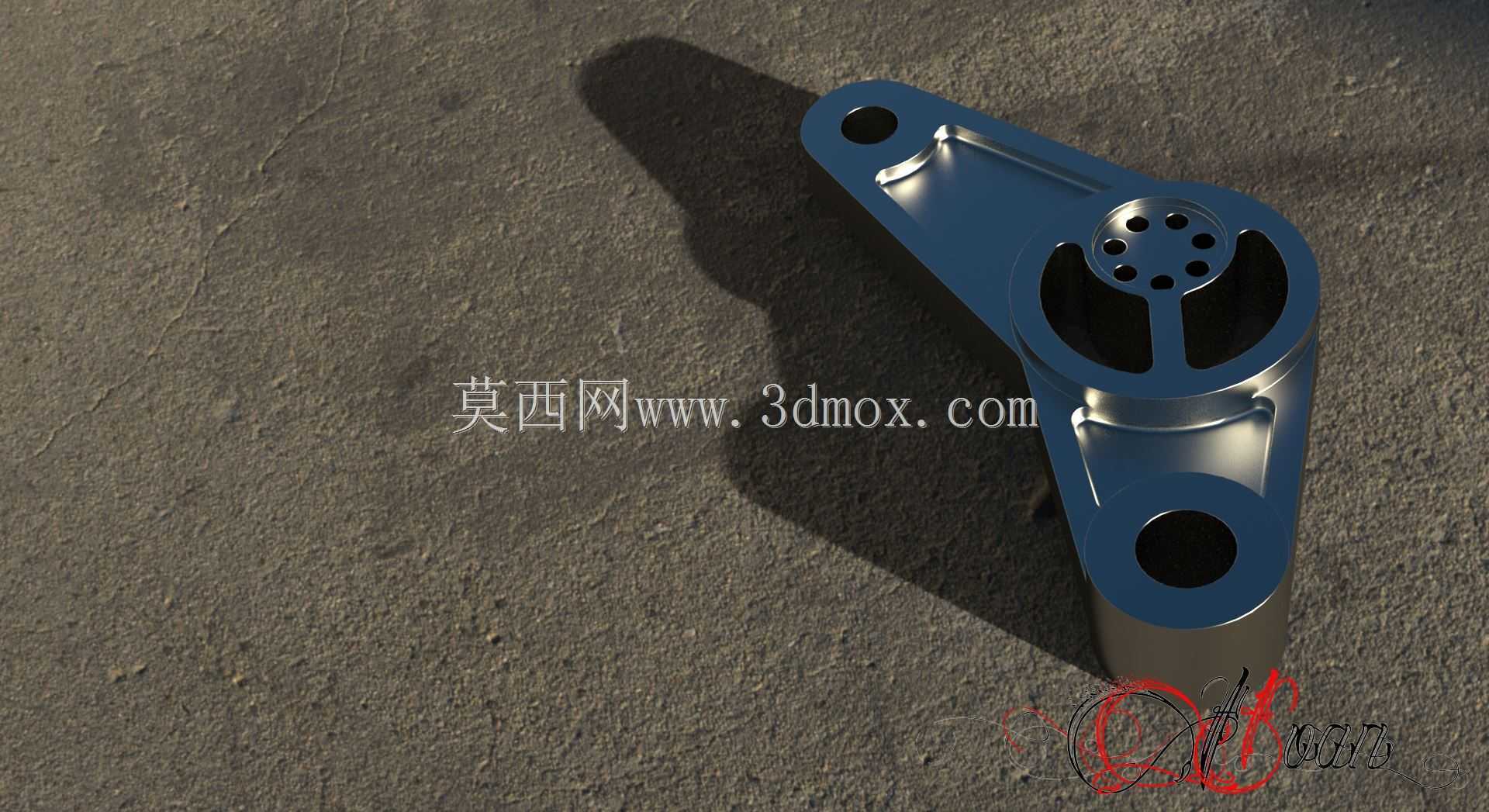

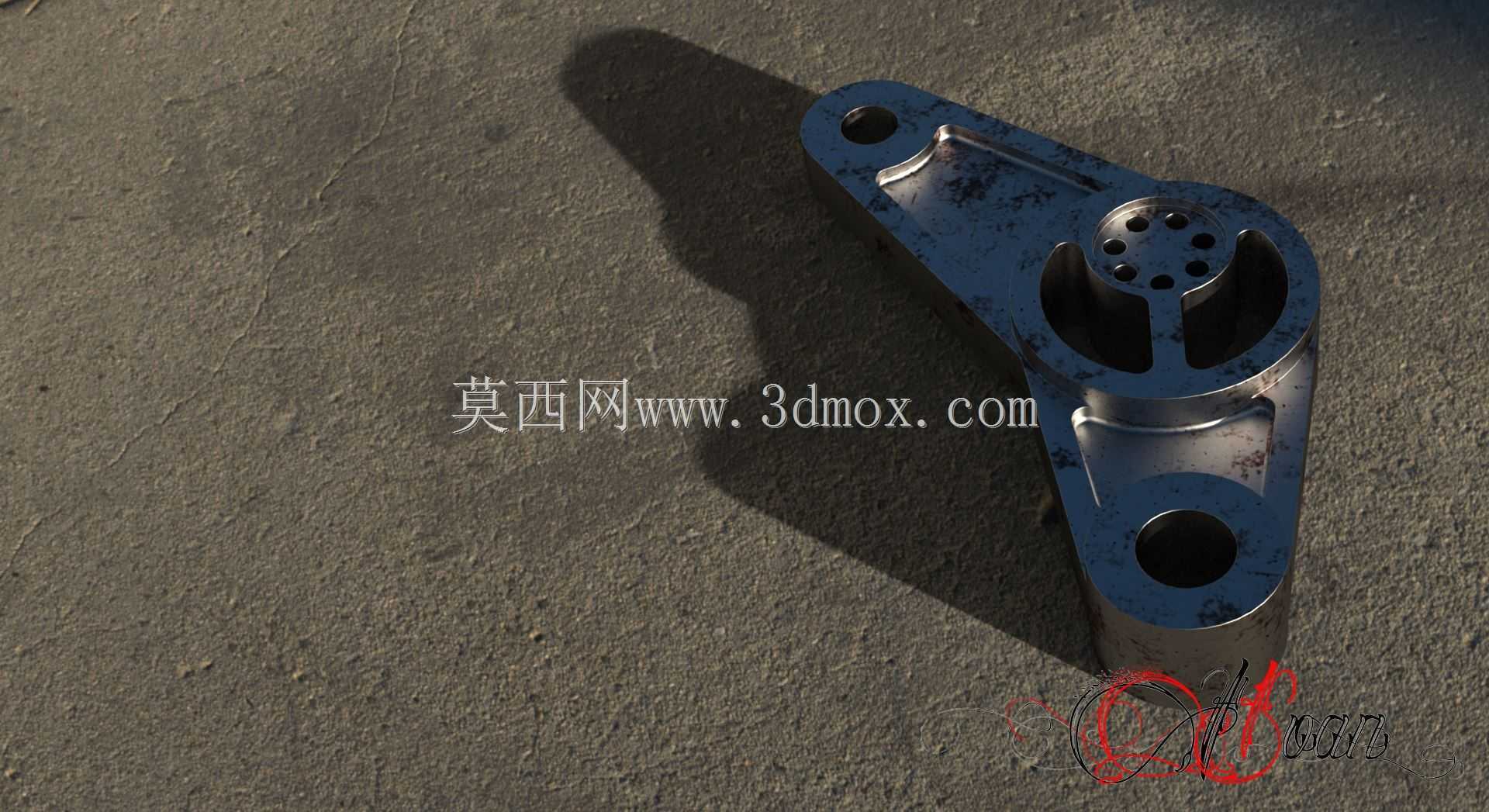

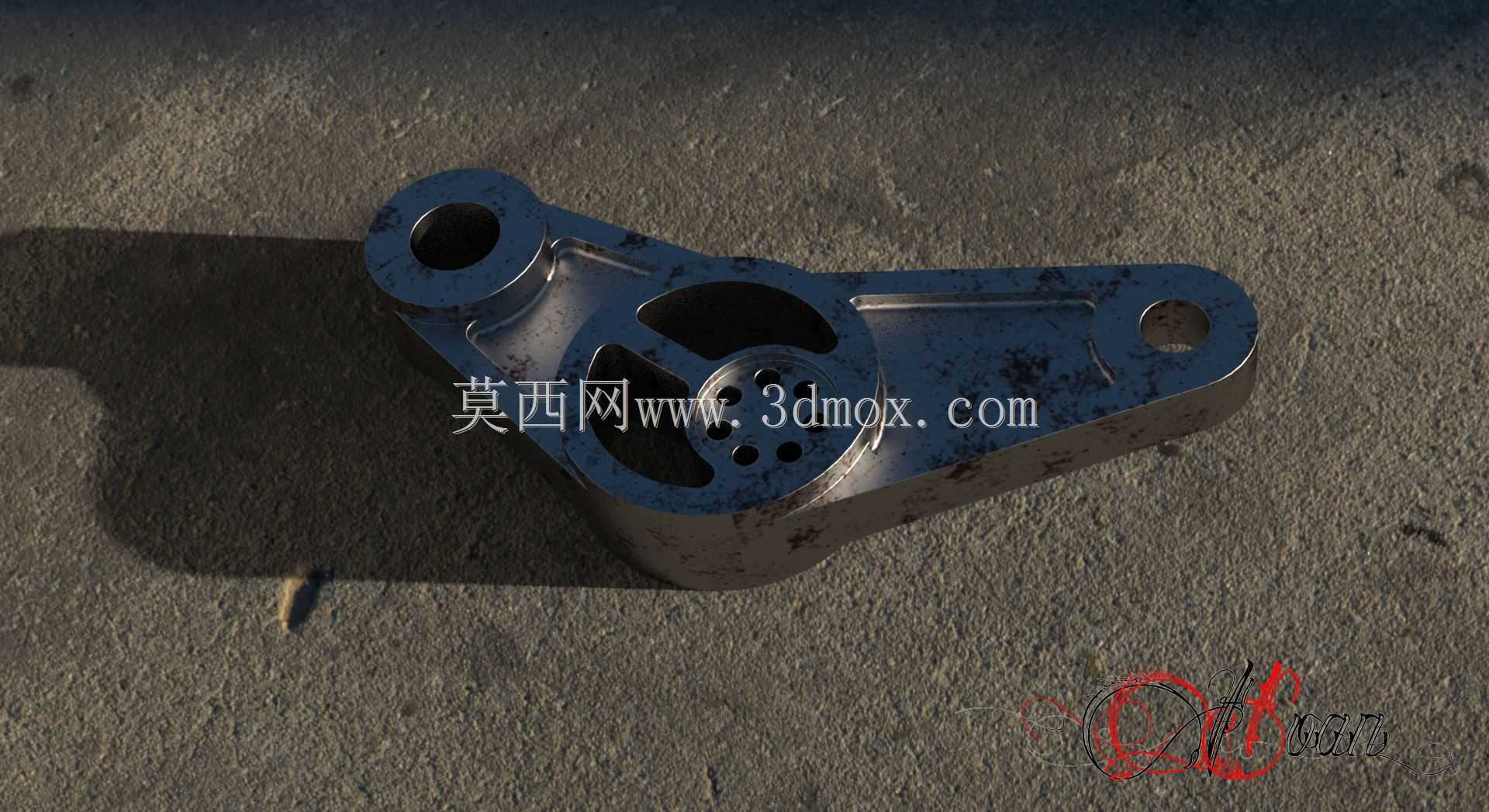

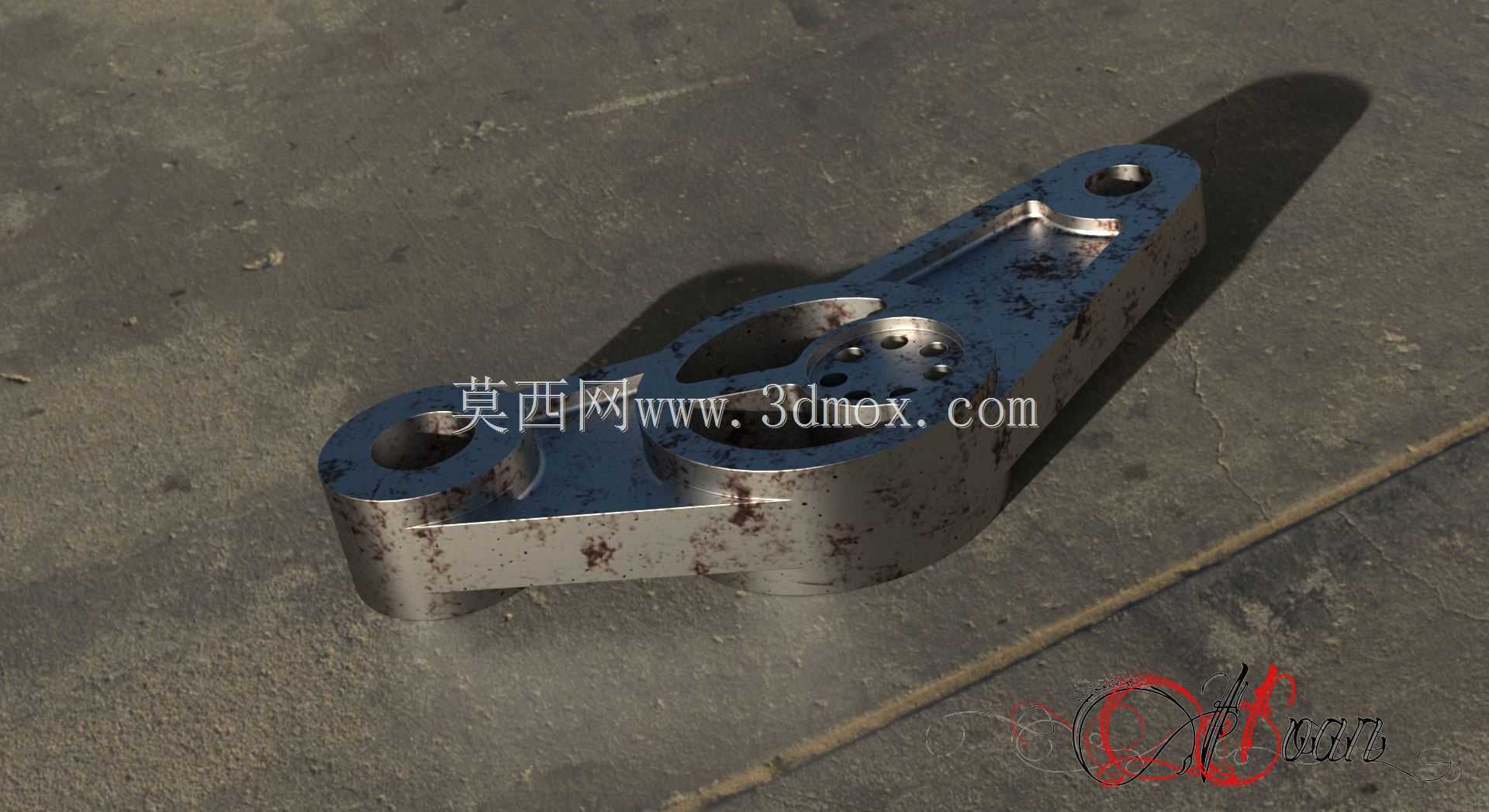

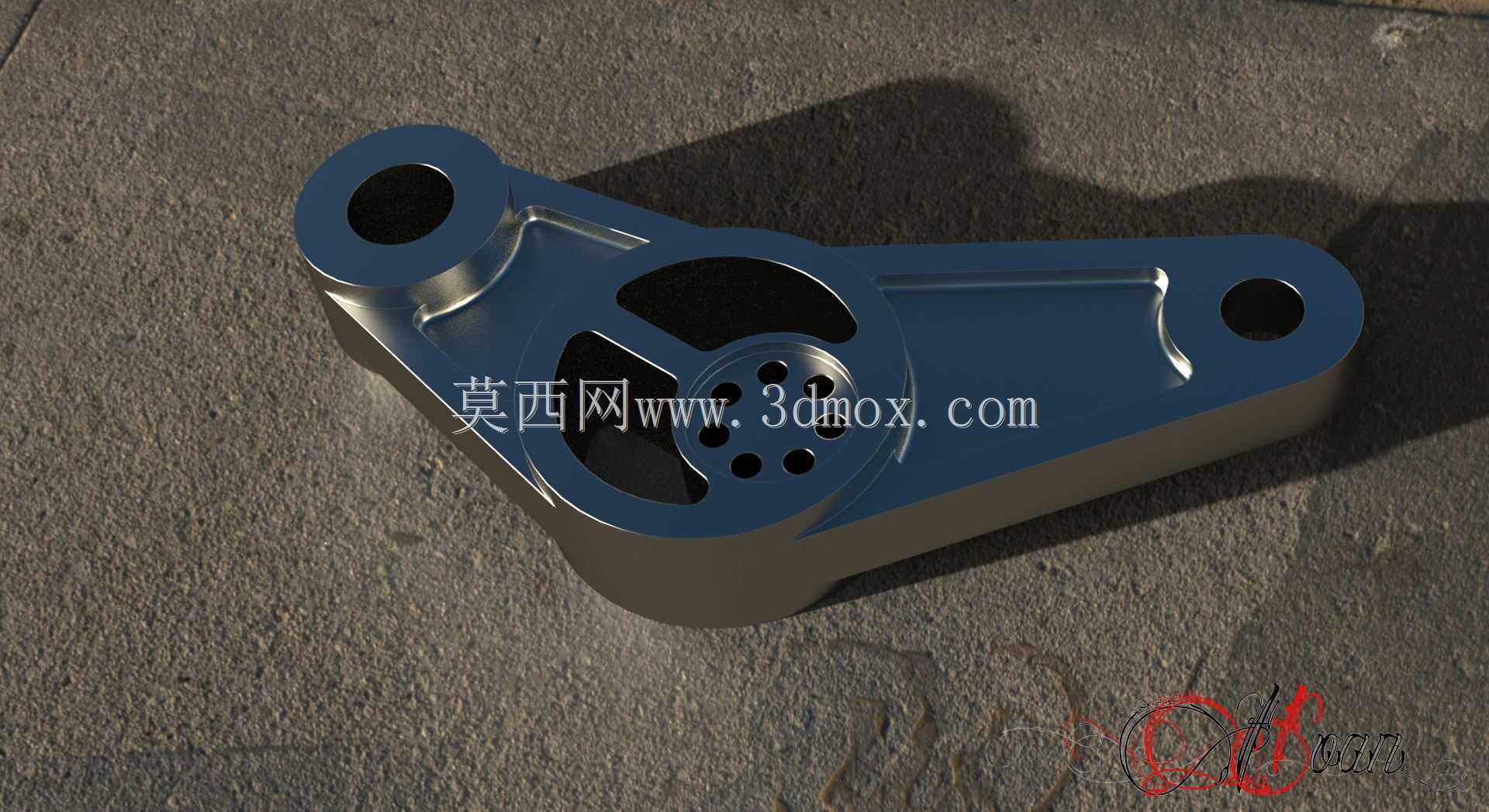

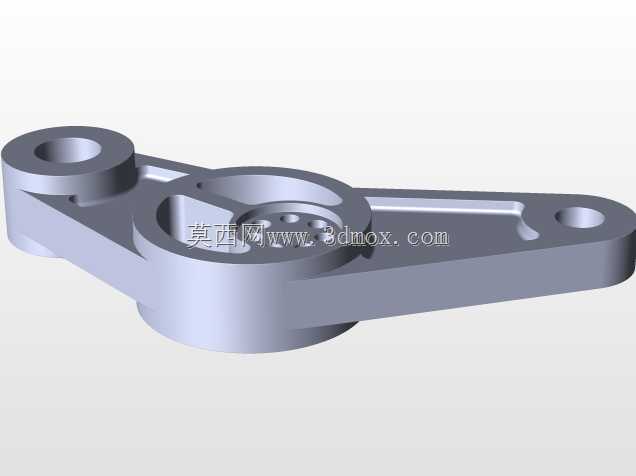

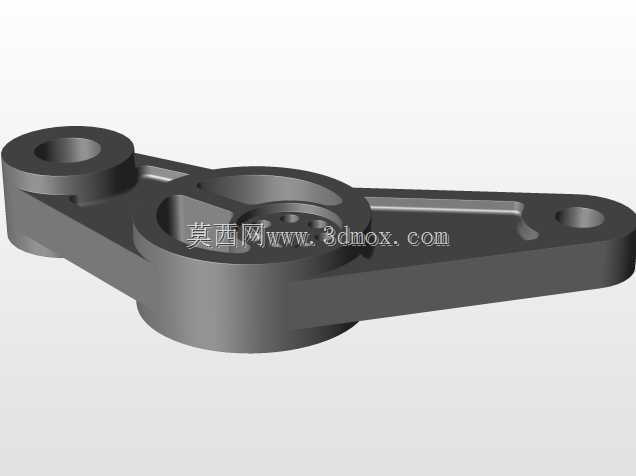

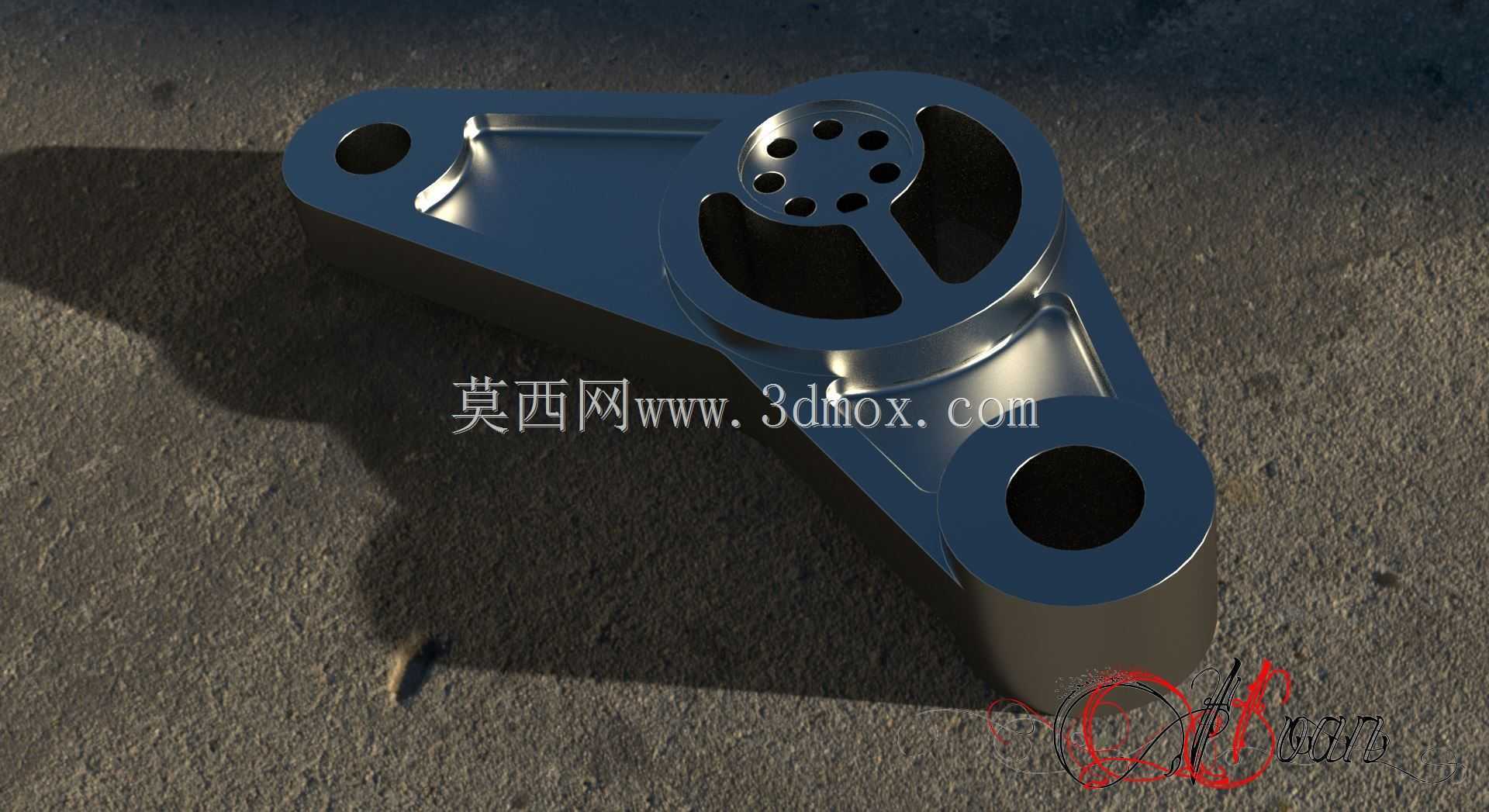

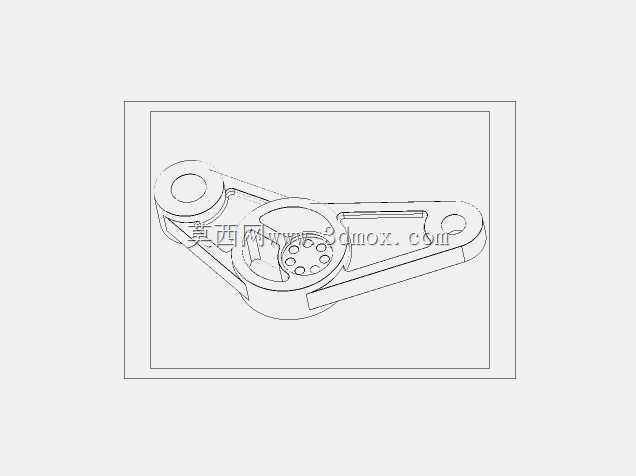

控制臂作为汽车底盘悬架系统的核心传力构件，承担着连接车轮转向节与车身副车架的关键作用，在车辆行驶过程中需要传递纵向、侧向多维度载荷，同时缓冲路面颠簸带来的冲击，其结构强度与安装精度直接决定整车操控稳定性与行驶平顺性。这类零件在乘用车麦弗逊悬架、双叉臂悬架以及商用车钢板弹簧悬架结构中均有广泛应用，不同车型的控制臂会根据底盘布置空间、载荷工况调整结构形态，本次建模的控制臂采用铸钢一体化成型结构，主体为变截面异形臂身设计，大端设置多螺栓孔位用于连接转向节总成，孔位周边设计环形加强筋结构提升局部刚度，避免频繁交变载荷下出现连接孔开裂问题；小端设置衬套安装孔，用于压装橡胶衬套后与副车架铰接，臂身过渡区域采用大圆角平滑过渡，减少应力集中风险。建模过程完全依托二维蓝图尺寸基准推进，首先梳理蓝图上的各安装孔位坐标、臂身轮廓投影尺寸、关键截面厚度参数，先搭建整体骨架线确定各安装点的空间相对位置，确保硬点尺寸完全符合设计边界要求，再通过多截面实体、凸台拉伸、切除等特征逐步构建臂身主体结构，针对安装孔位的同轴度、端面垂直度等形位公差要求，建模时同步添加基准参考面方便后续工程图标注。从实际装车场景来看，该控制臂的安装边界需要满足车轮上下跳动时的运动包络要求，臂身与周边减震器、驱动半轴、制动管路的最小间隙需要预留足够安全距离，避免极限工况下出现运动干涉；零件表面的减重凹槽设计在保证整体结构强度的前提下降低了零件自重，符合底盘轻量化设计趋势，建模时凹槽的拔模角度完全匹配铸造工艺要求，方便后续量产开模时顺利脱模。对于结构设计从业者而言，这类异形底盘零件的建模核心在于先找准硬点位置再做结构填充，不能一开始就纠结局部细节，要先保证整体安装尺寸符合整车布置要求，再逐步优化局部过渡结构，同时要兼顾零件的加工工艺性，避免出现无法铸造或者加工难度过高的结构特征。
