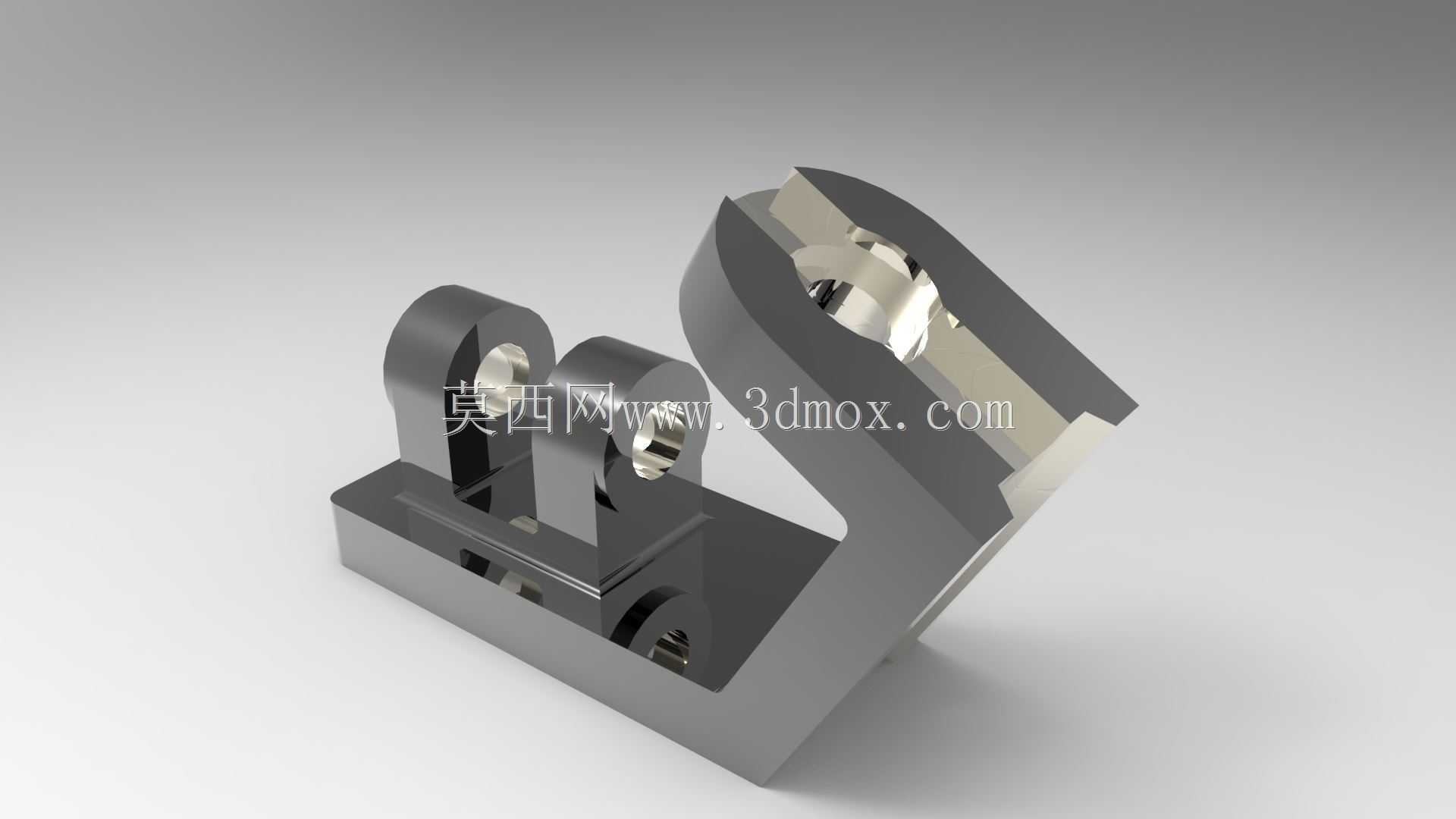

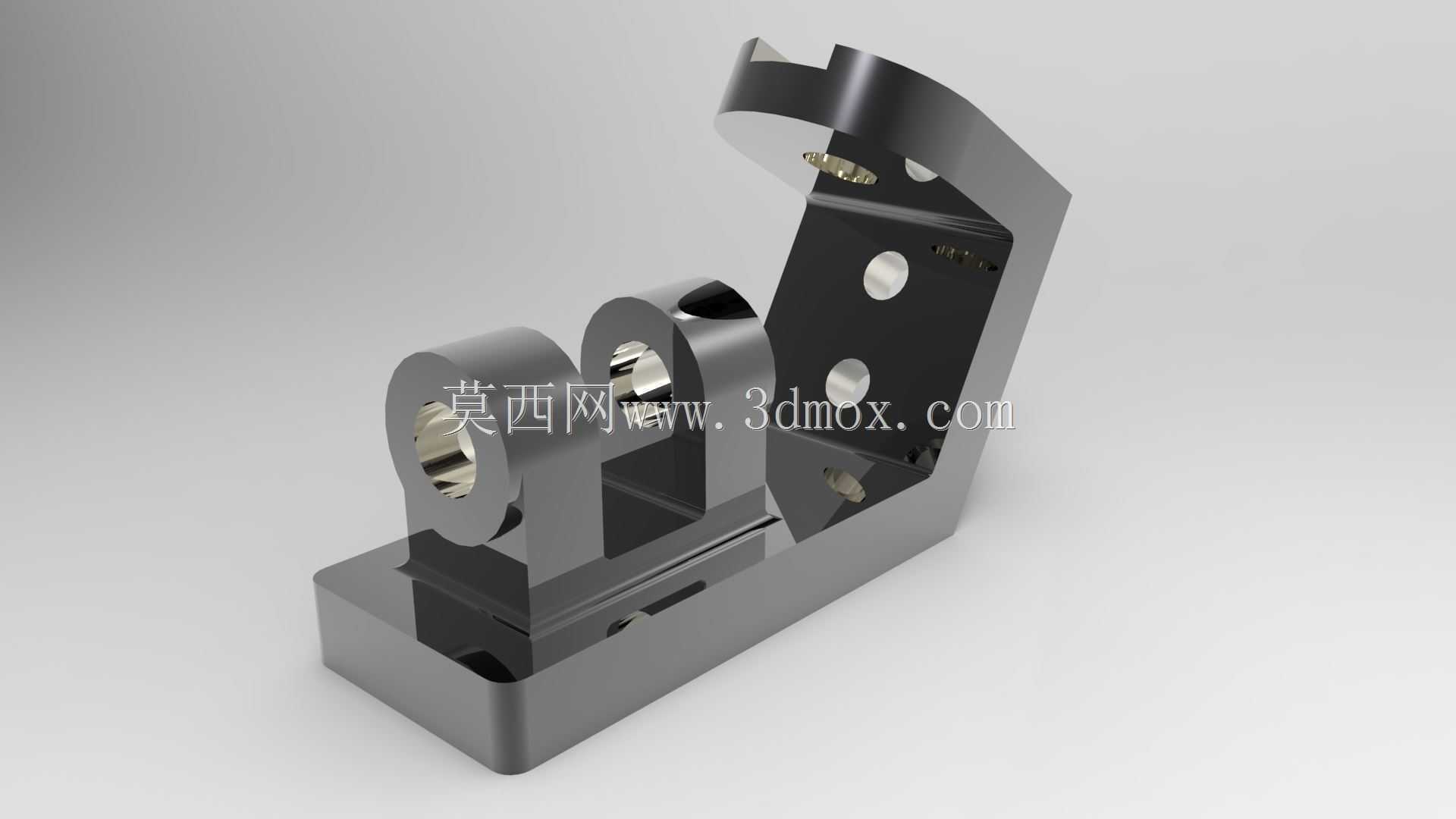

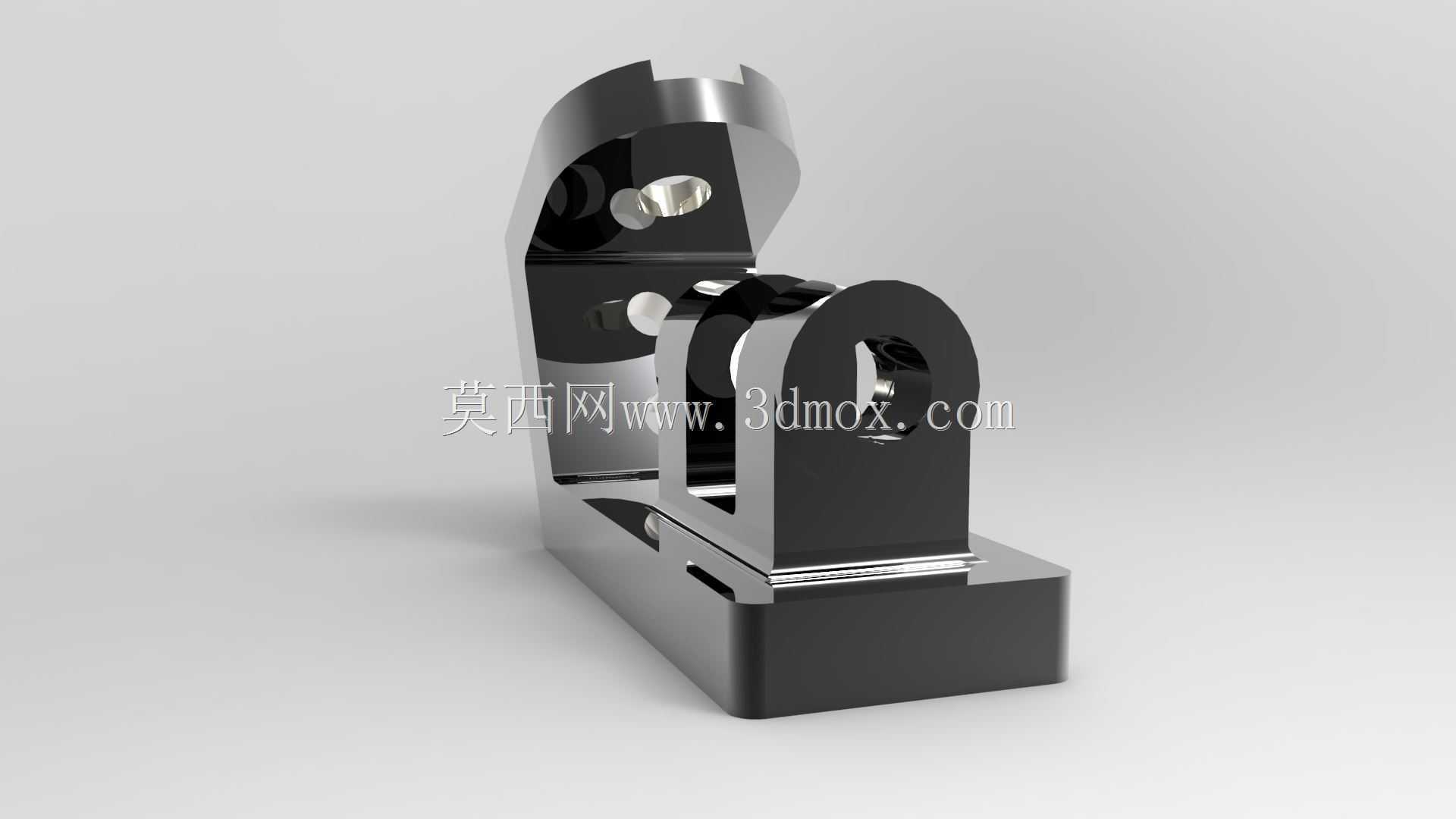

金属铰接式角型固定支座结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:220178
  • 金属铰接式角型固定支座结构设计
  • 金属铰接式角型固定支座结构设计
  • 金属铰接式角型固定支座结构设计
  • 金属铰接式角型固定支座结构设计

该角型铰接支座多用于工业设备中需要实现小角度摆动铰接的工位,常见于自动化生产线的连杆传动末端、工装夹具的角度调节模块、检测设备的摆臂支撑部位,可在传递既定载荷的同时,允许连接部件绕销轴轴线完成限定角度的相对转动,避免刚性连接带来的应力集中问题。从结构设计逻辑来看,底部采用整块矩形安装基座,基座底面加工为完整平面,可与安装面完全贴合,基座上预留的沉头安装孔可穿过紧固件完成固定,安装时需保证基座底面与安装面的平面度公差不超过0.05mm,避免安装后产生附加内应力。上部的铰接支撑部分采用双侧立板对称布局,立板上同轴加工销轴安装孔,孔位经过同轴度公差校验,保证销轴装入后转动顺畅无卡滞,立板与基座之间采用圆弧过渡结构,可有效分散载荷传递路径上的应力集中点,避免交变载荷作用下过渡位置出现疲劳断裂。立板外侧的弧形挡边结构可对铰接部件的摆动角度形成机械硬限位,无需额外加装限位块即可将摆动角度控制在设计范围内,减少装配环节的零件数量。整体结构采用一体化切削加工成型思路,各连接部位无拼接焊缝,整体刚性更强,可承受径向与轴向的复合载荷,销轴孔内可根据使用需求加装铜套或者自润滑轴承,适配不同转速、不同载荷的铰接场景,降低长期运行的磨损量。安装边界方面,基座的长宽尺寸适配常规的型材安装面,无需额外加工转接板即可直接固定在标准工业铝型材或者钢制安装梁上,上部铰接部位的中心高度经过匹配设计,可与同系列的传动连杆形成标准铰接副,在设备改造或者备件更换时可直接替换同规格支座,无需重新调整周边部件的安装位置。结构的壁厚设计经过载荷校核,在满足额定载荷下的强度要求的同时,尽可能去除非承载区域的多余材料,降低零件自身重量,适配对移动部件重量有要求的高速摆动工位。
