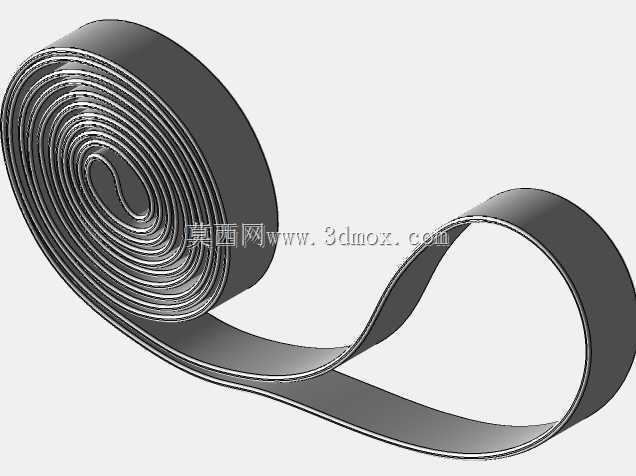

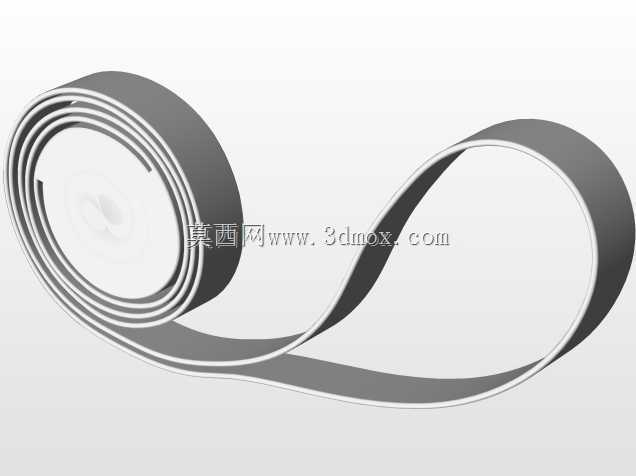

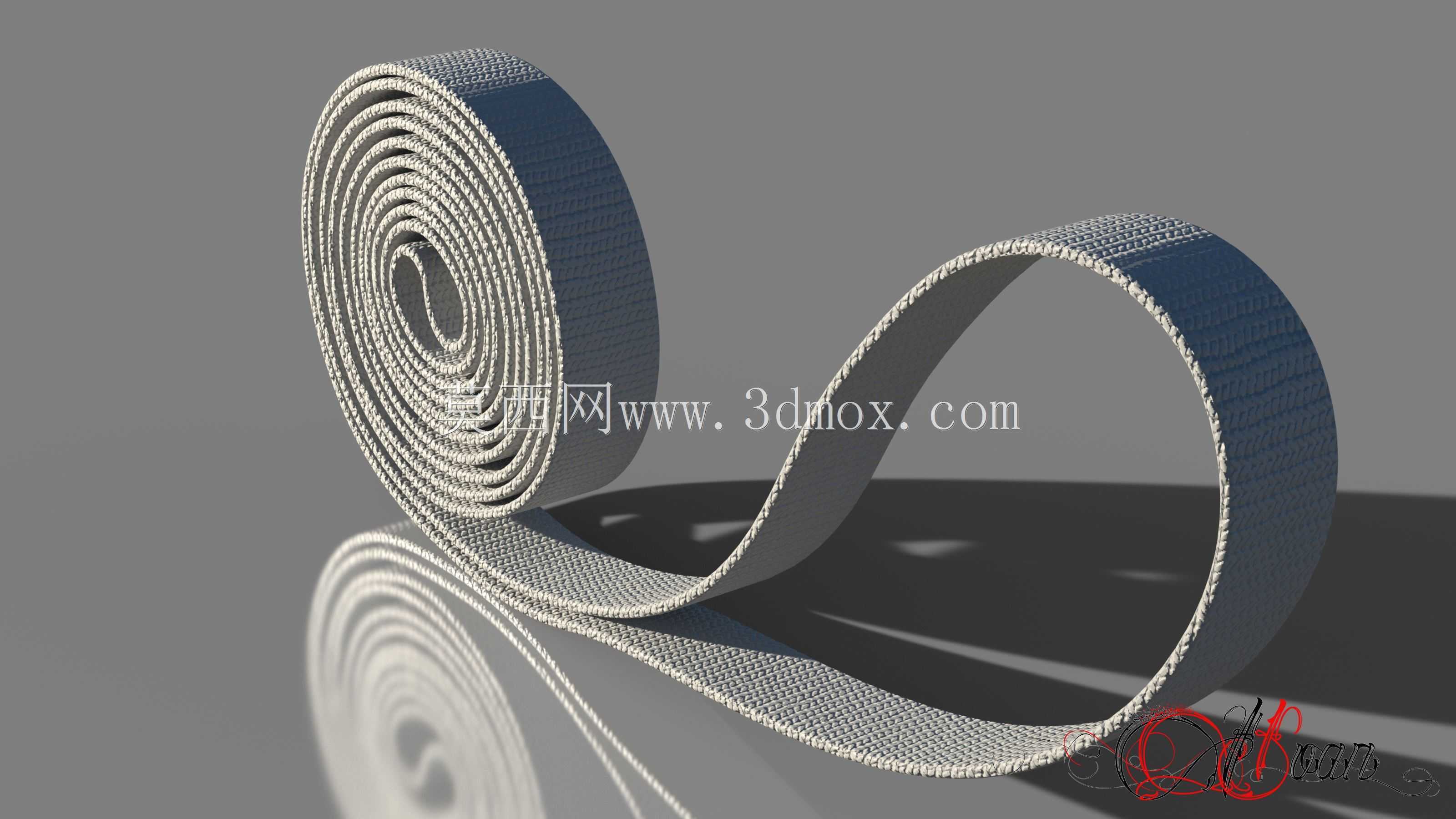

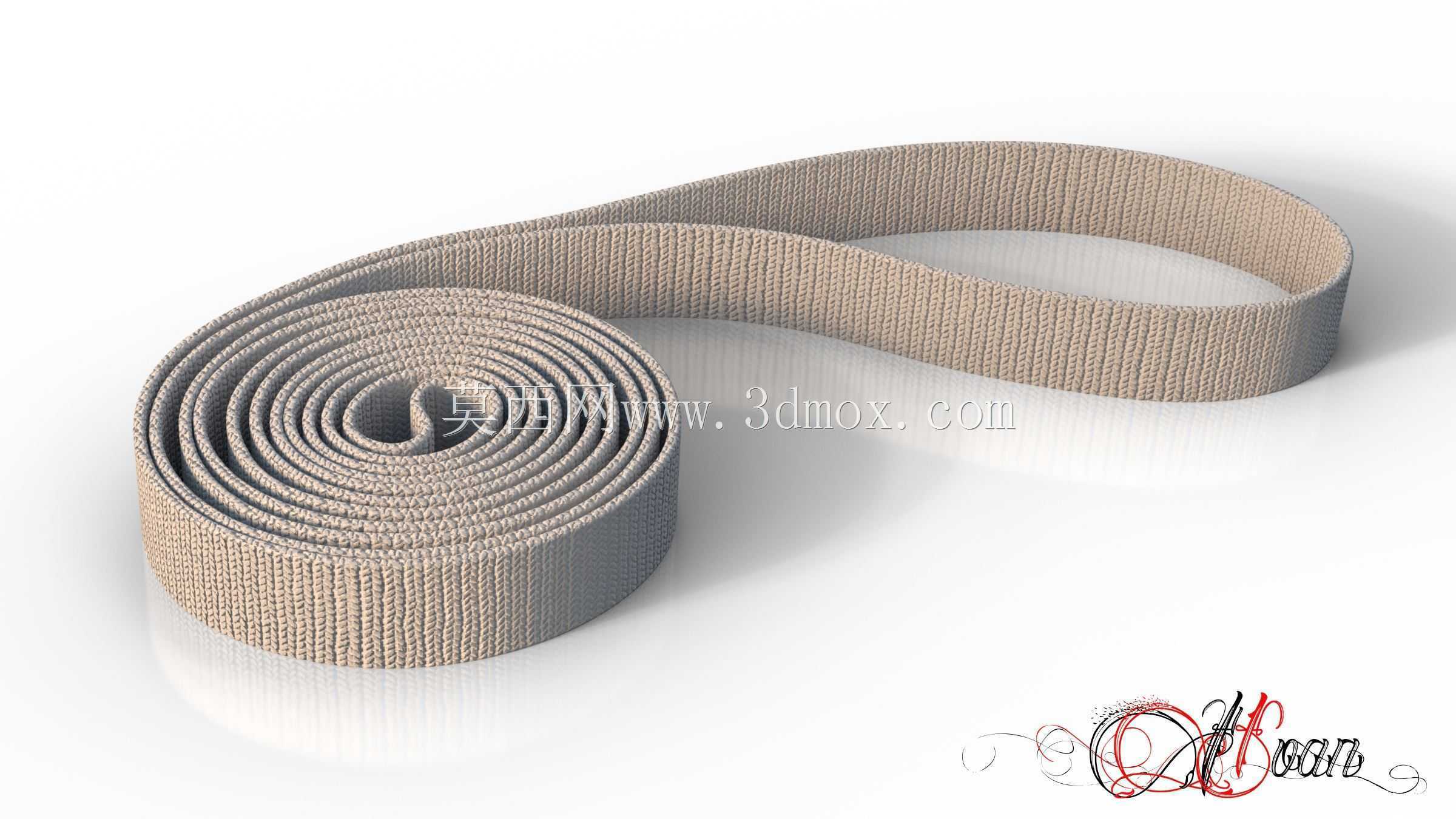

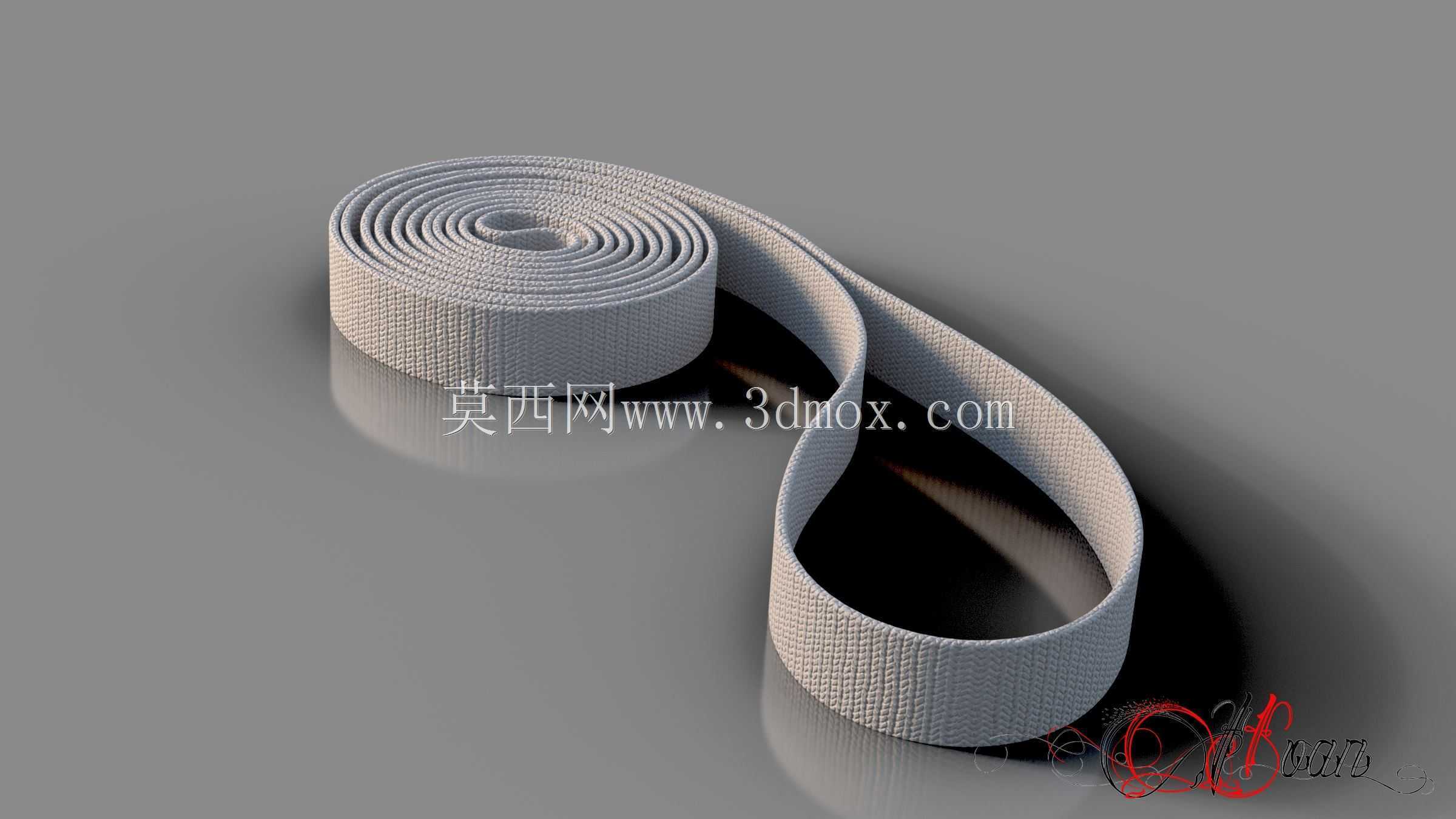

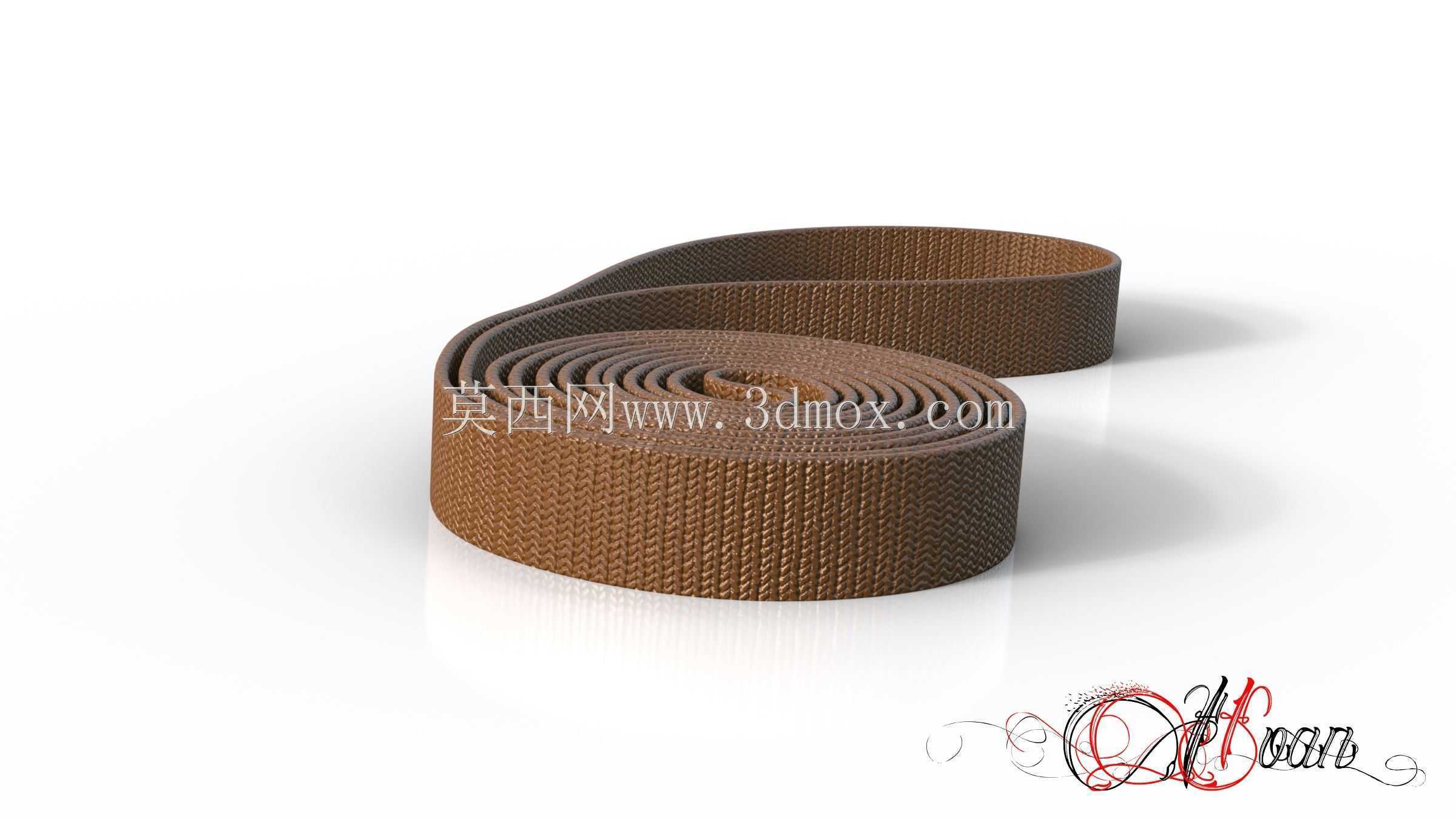

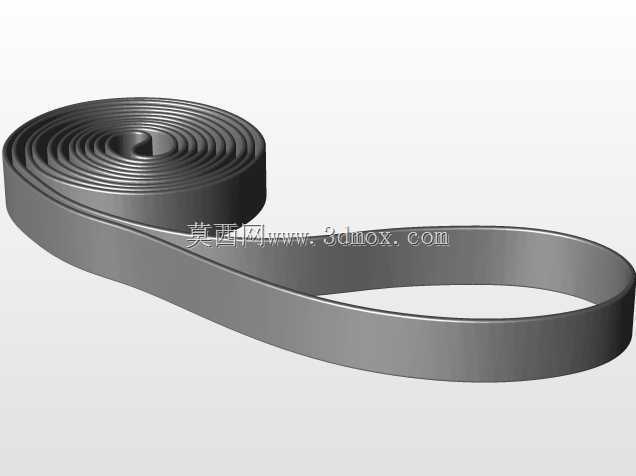

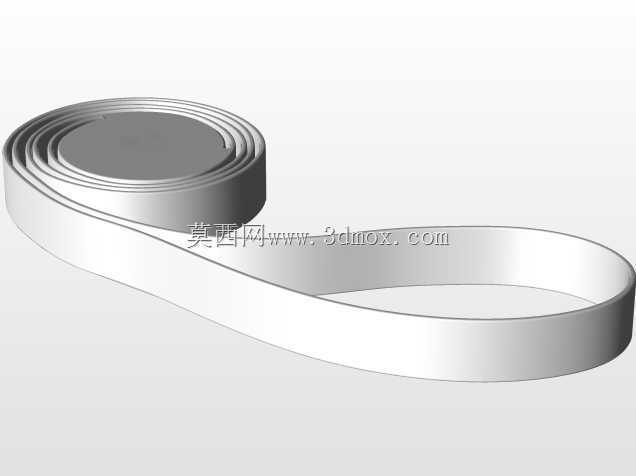

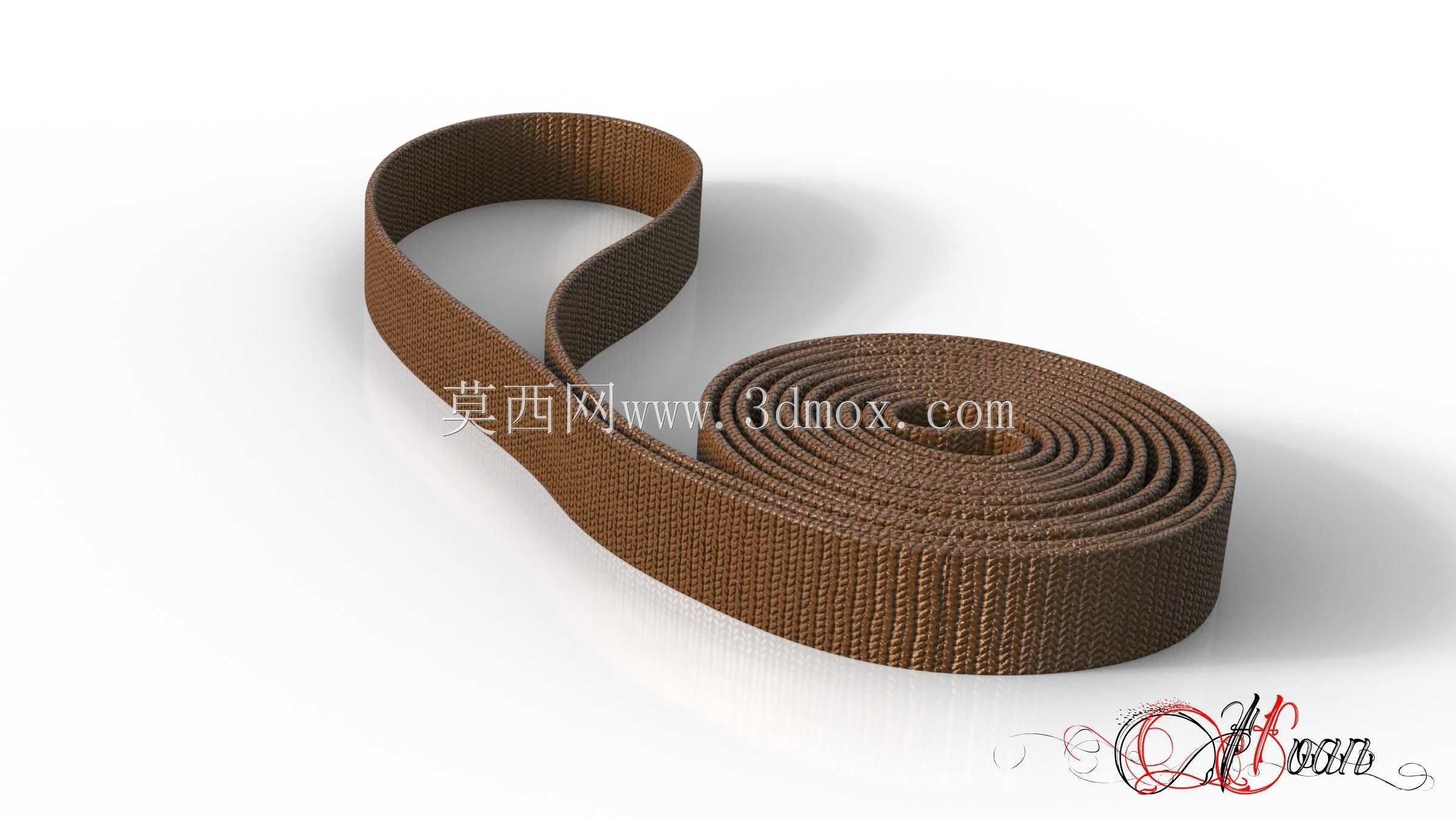

高密度编织耐磨尼龙织带实物建模

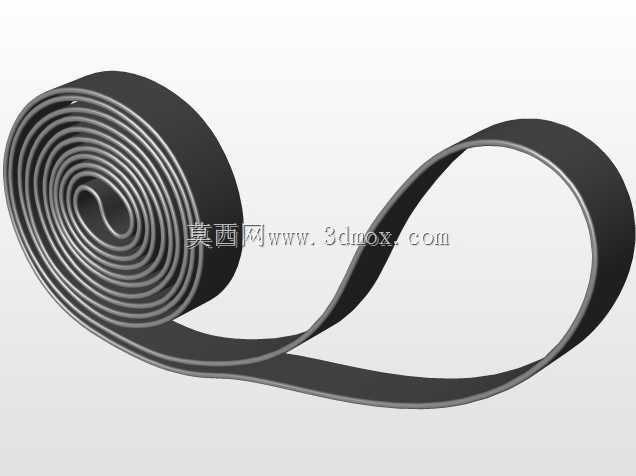

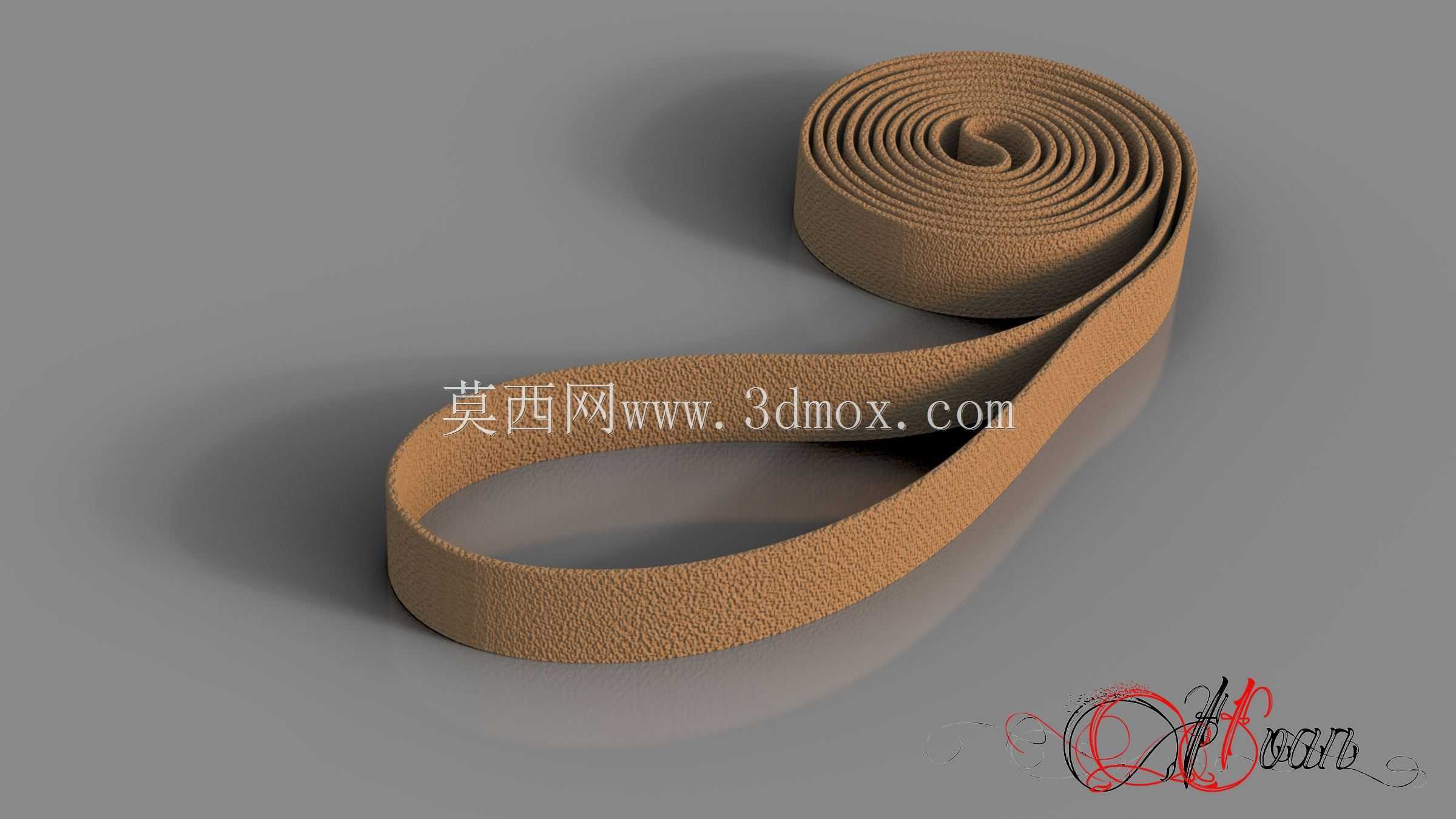

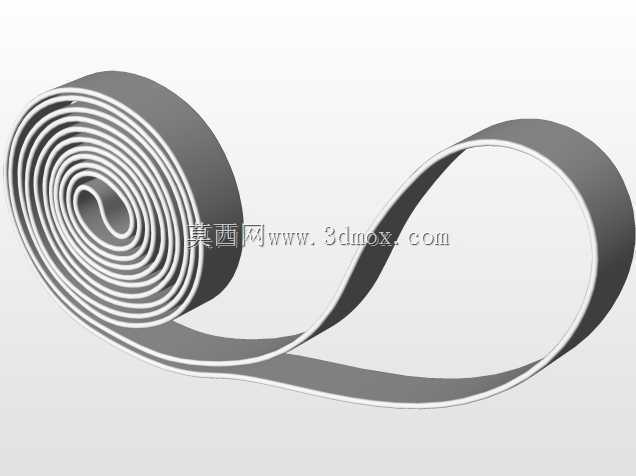

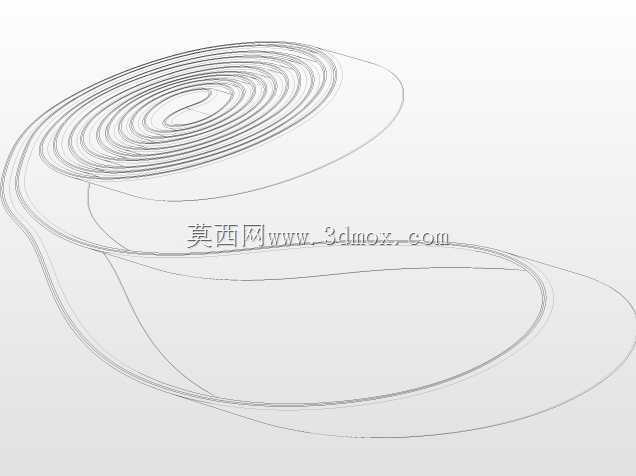

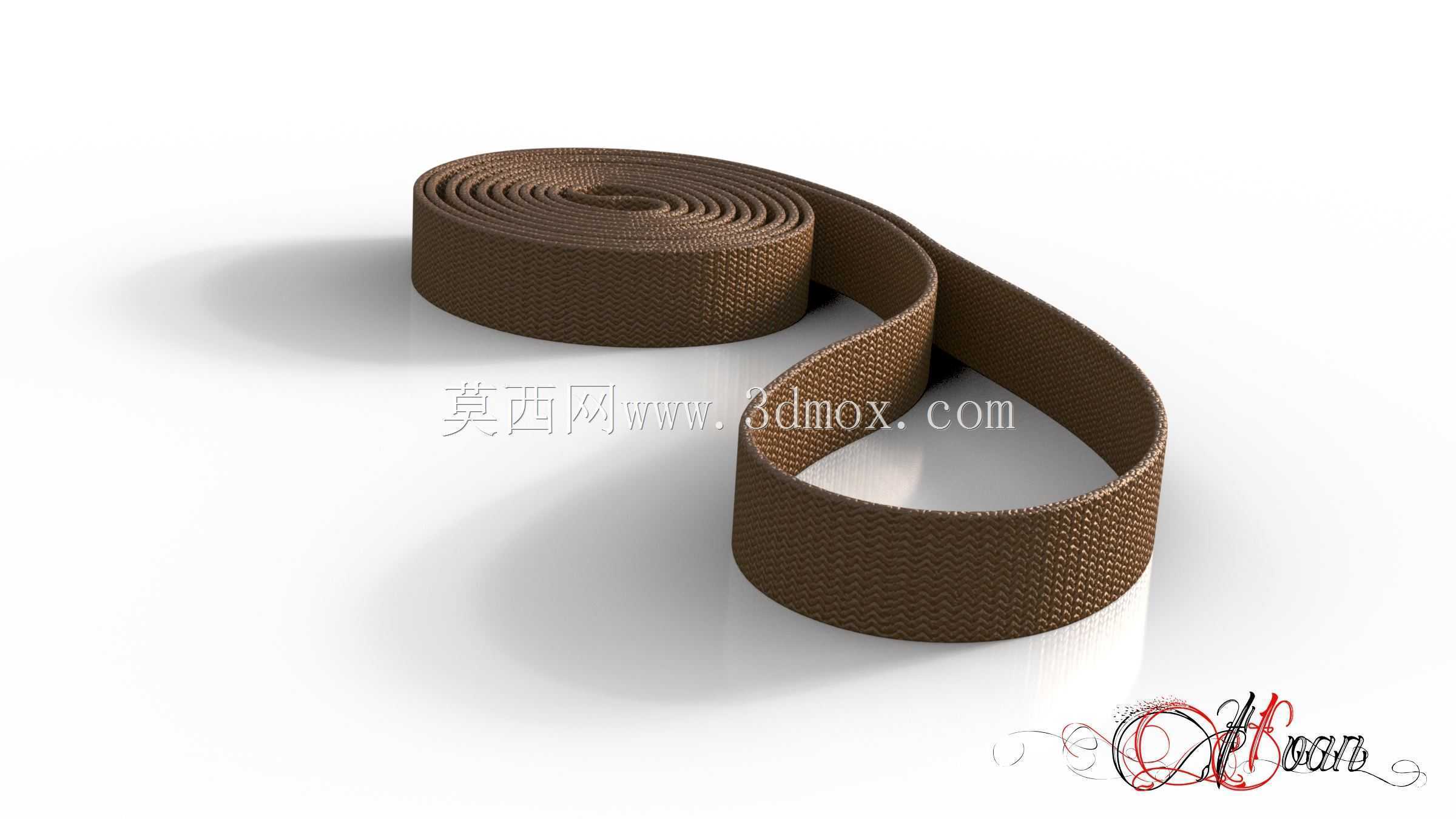

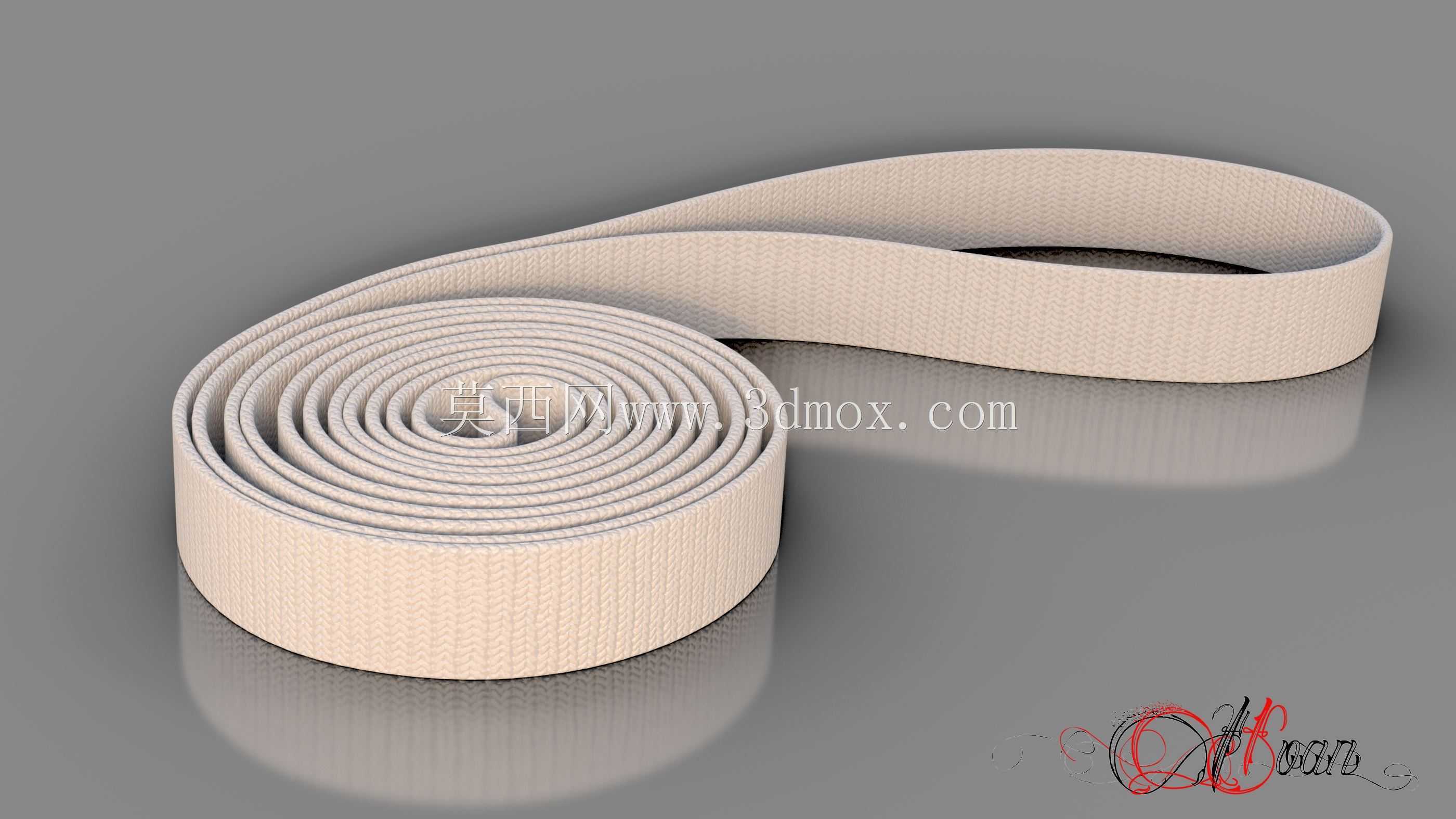

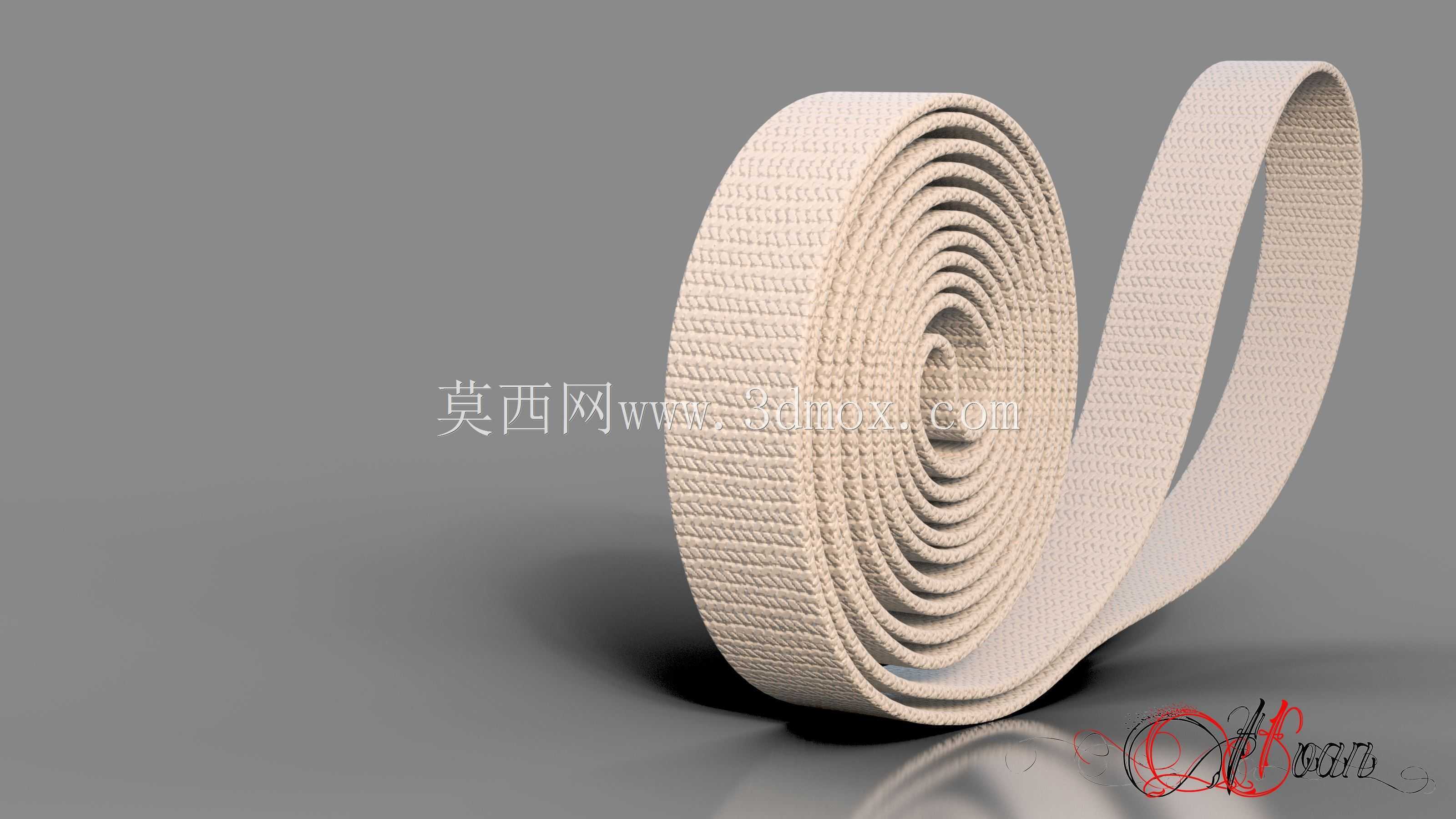

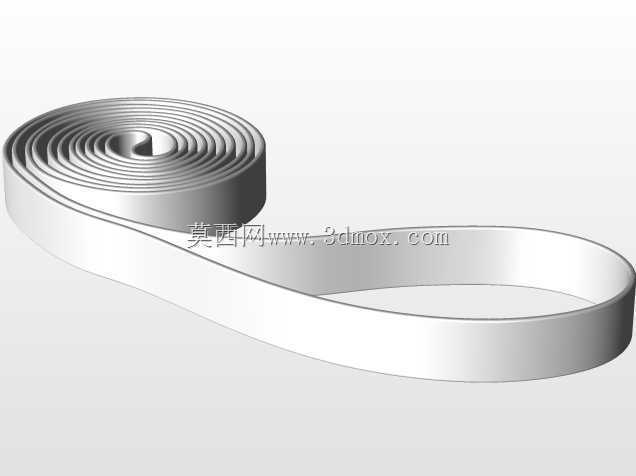

这类高密度编织织带在工业装配、物流捆扎、户外装备、箱包生产等场景中应用极广，日常做结构设计时经常会遇到需要配套织带做柔性紧固的工况，很多新手建模时容易忽略织带的编织纹理细节与自然弯折的形态特征，做出来的模型要么过于生硬像塑料硬条，要么纹理失真完全没有实物的肌理感。做这个织带建模的时候，首先要明确实际使用中的安装边界：常规同规格织带成卷供货时的卷径通常在120-150mm区间，带身宽度根据使用场景从10mm到50mm不等，厚度在1.2-2.5mm之间，建模时要先确定带身的截面参数，不能随意设定厚度导致和配套的带扣、调节卡扣尺寸不匹配。设计思路上不能直接用螺旋线扫掠就完事，成卷部分的层叠间隙要控制在0.1-0.2mm，模拟实际卷绕时带身之间的轻微挤压贴合状态，自然垂落的弯折段要做曲率连续的路径规划，弯折半径不能小于带身厚度的3倍，否则不符合尼龙织带实际弯折的物理特性，现实中织带弯折半径过小会出现明显的折痕，长期使用还会出现纤维断裂的问题。功能特性层面，这类平纹编织的尼龙织带断裂强度通常能达到4000N以上，耐磨性能优于同厚度的丙纶织带，抗紫外线老化性能也更好，建模时表面的编织纹理要做0.1mm左右的凹凸肌理，不能只用贴图敷衍，做装配仿真的时候要给织带设置合理的柔性参数，模拟捆扎时的张紧形变，避免做运动仿真时出现穿模问题。很多人做织带模型时容易忽略带身边缘的锁边结构，实际量产的织带边缘都是做了锁边处理的，不会出现纤维散脱的情况，建模时边缘要做轻微的圆弧过渡，不能是锐利的直角。另外在做设备配套的织带选型时，要注意织带的延伸率，常规尼龙织带在额定载荷下的延伸率在2%-5%之间，如果是用于精密设备的固定捆扎，要选择低延伸率的涤纶织带替代，建模时也要根据选型的材质调整弯折段的下垂弧度，涤纶织带的硬度比尼龙稍高，自然垂落的弯折半径会更大一点。做这类柔性带状零件的建模，最忌讳的就是完全按照几何线条做规则形态，实际生产出来的织带因为编织应力的存在，成卷后拉开的自然形态不会是完全规整的S形，会有轻微的侧向扭转，建模时可以在扫掠路径上加入微小的角度偏移，让形态更贴近实物状态，后续做渲染或者装配演示的时候真实感会强很多。
